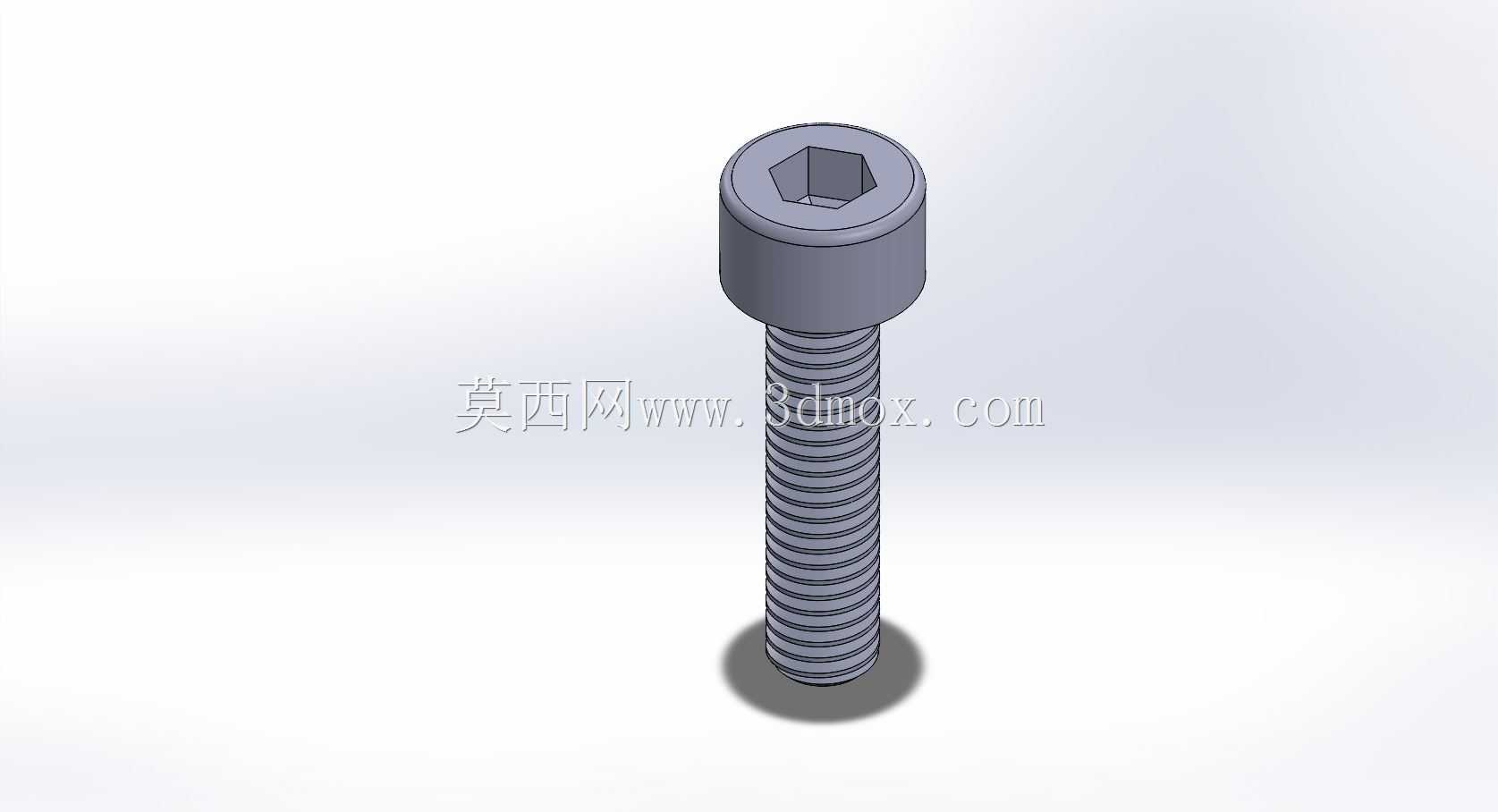

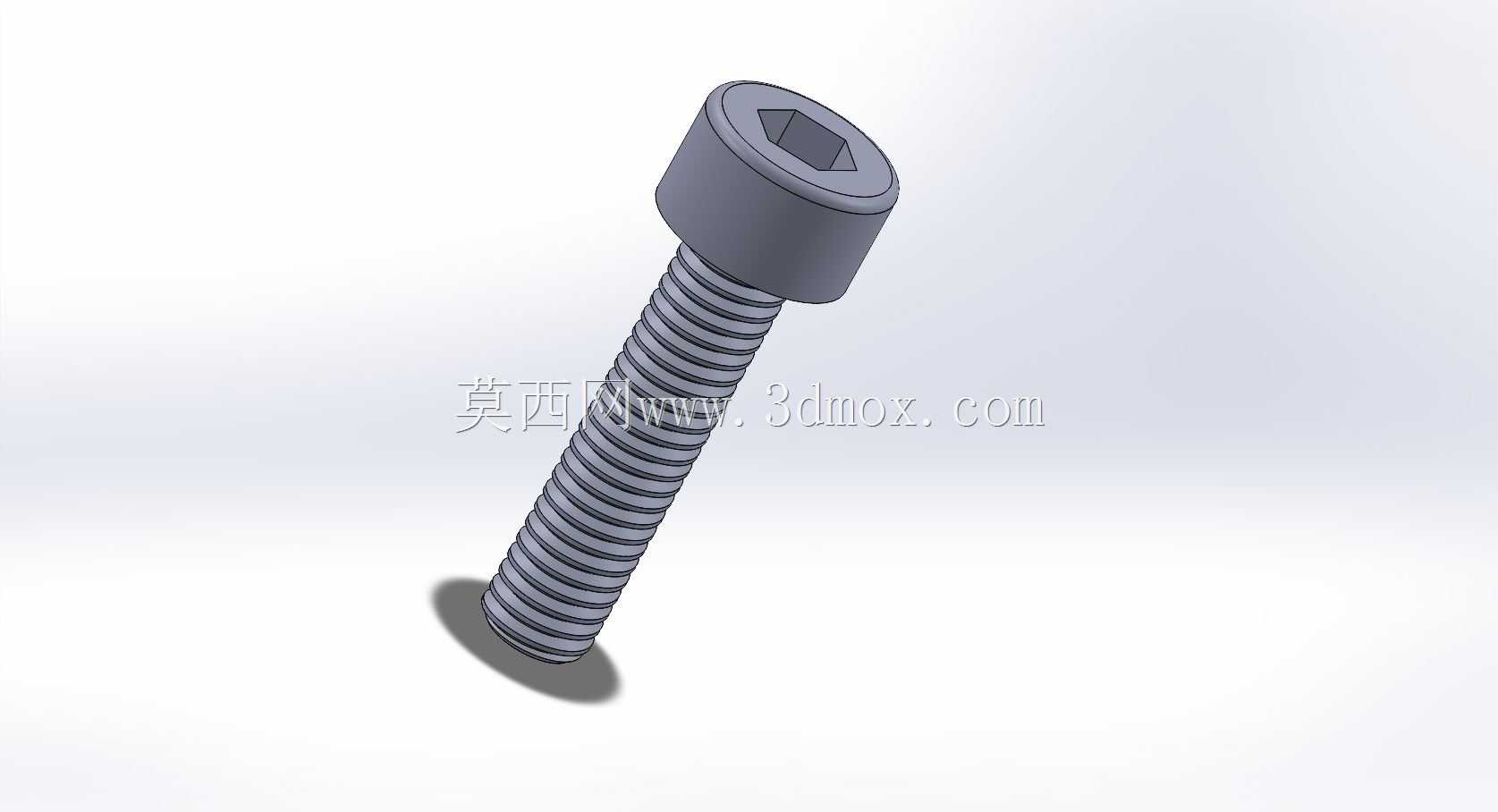

M5规格长度20mm内六角圆柱头紧固螺丝

做设备结构设计的工程师都清楚，小规格内六角圆柱头螺丝是装配环节最常用的紧固件之一，这款M5公称直径、有效螺纹长度20mm的内六角螺丝，在各类仪器仪表、小型阀组装配、自动化模组搭建场景里的出镜率极高。不同于外六角螺丝需要预留扳手侧向操作空间，内六角的驱动形式只需要在螺丝头部端面预留内六角扳手的插入空间，对于安装空间局促、布局紧凑的阀块安装面、仪表固定座来说，这种结构能大幅压缩安装位的预留尺寸，很多时候相邻安装孔的中心距可以压到8mm以内，不会出现扳手干涉相邻零件的问题。

从实际使用场景来看，这类螺丝常用来固定阀块上的小型电磁阀、仪表外壳的拼接面、小型传感器的安装支架，因为头部是圆柱型结构，安装完成后头部外圆可以和安装沉孔形成很好的同轴定位，只要沉孔的公差按照H7级加工，螺丝锁紧后不会出现零件错位的情况，这一点在需要保证密封面贴合度的阀类装配中尤其重要——如果螺丝锁紧后零件出现偏移，密封面的压缩量不均匀，很容易出现介质渗漏的问题。设计这款螺丝的三维模型时，首先要明确螺纹段的尺寸边界：M5粗牙螺纹的螺距是0.8mm，螺纹大径控制在4.97-5mm之间，中径公差按照6g级设定，避免建模时螺纹尺寸偏差导致装配干涉；螺杆部分的光杆段如果是全螺纹规格的话，要注意螺纹收尾的退刀槽尺寸不能过大，否则螺丝拧入螺纹孔后，末端的退刀槽位置会形成应力集中点，在设备长期受振动的工况下容易出现断裂。

头部尺寸的设计也有实际考量，圆柱头的外径通常控制在8.2-8.5mm之间，头部高度5mm，内六角对边尺寸4mm，这个尺寸匹配标准的4mm内六角扳手，锁紧时的扭矩可以达到6N·m左右，足够满足小型零件的紧固需求，不会因为扭矩不够导致连接松动。安装边界方面，设计安装沉孔时，沉孔深度要比螺丝头部高度多0.2-0.3mm，保证螺丝锁紧后头部不会高出安装面，避免后续装配其他零件时出现干涉；沉孔的内径要比头部外径大0.3-0.5mm，给安装时的位置偏差留出调整余量，不会出现螺丝插不进沉孔的情况。另外要注意，螺纹孔的有效拧入深度不能低于1.25倍的螺纹公称直径，也就是对于M5螺丝来说，拧入铝件的深度至少要6.25mm，拧入钢件的深度可以适当降低到5mm，这样才能保证螺纹连接的强度足够，不会因为拧紧力过大导致螺纹滑牙。

很多刚入行的工程师在建模这类标准件时，容易忽略头部和螺杆衔接处的圆角，这个位置的圆角半径通常是0.2-0.4mm，不要做成直角过渡，直角过渡的位置在螺丝受拉力时会形成应力集中，反复受载的情况下很容易在头部和螺杆的衔接位置断裂。还有内六角孔的底部，实际加工时是120度的锥面，建模时不要做成平底，否则和实际加工的螺丝形态不符，在做装配干涉检查时会出现误判。在做整机装配的三维布局时，这类标准件不需要做过于细致的螺纹牙型建模，通常用装饰螺纹线表示即可，既能减少模型的文件体量，也不会影响装配检查的准确性，只有在做有限元受力分析的时候，才需要把螺纹牙型的细节做出来，模拟螺纹啮合的受力状态。

实际选型时还要注意使用场景的工况，如果是在有腐蚀介质的环境里使用，要对应选择304或者316材质的螺丝，模型的材质属性也要对应调整；如果是普通的设备内部装配，选用8.8级碳钢镀锌的螺丝就足够满足强度需求。另外，这类螺丝在装配时通常要搭配平垫或者弹垫使用，如果是有防松需求的振动工况，还可以在螺纹段涂覆螺纹锁固胶，建模时如果需要体现垫圈，要注意平垫的厚度是0.8mm，外径10mm，内径5.3mm，装配后平垫要完全沉在沉孔内部，不能露出安装面。很多人在设计安装孔时，会把过孔的直径做成5mm，实际上过孔直径要做到5.3-5.5mm，给零件的加工位置偏差留出调整空间，否则多个安装孔的位置度稍有偏差，螺丝就无法顺利穿入，反而会增加装配的难度。
