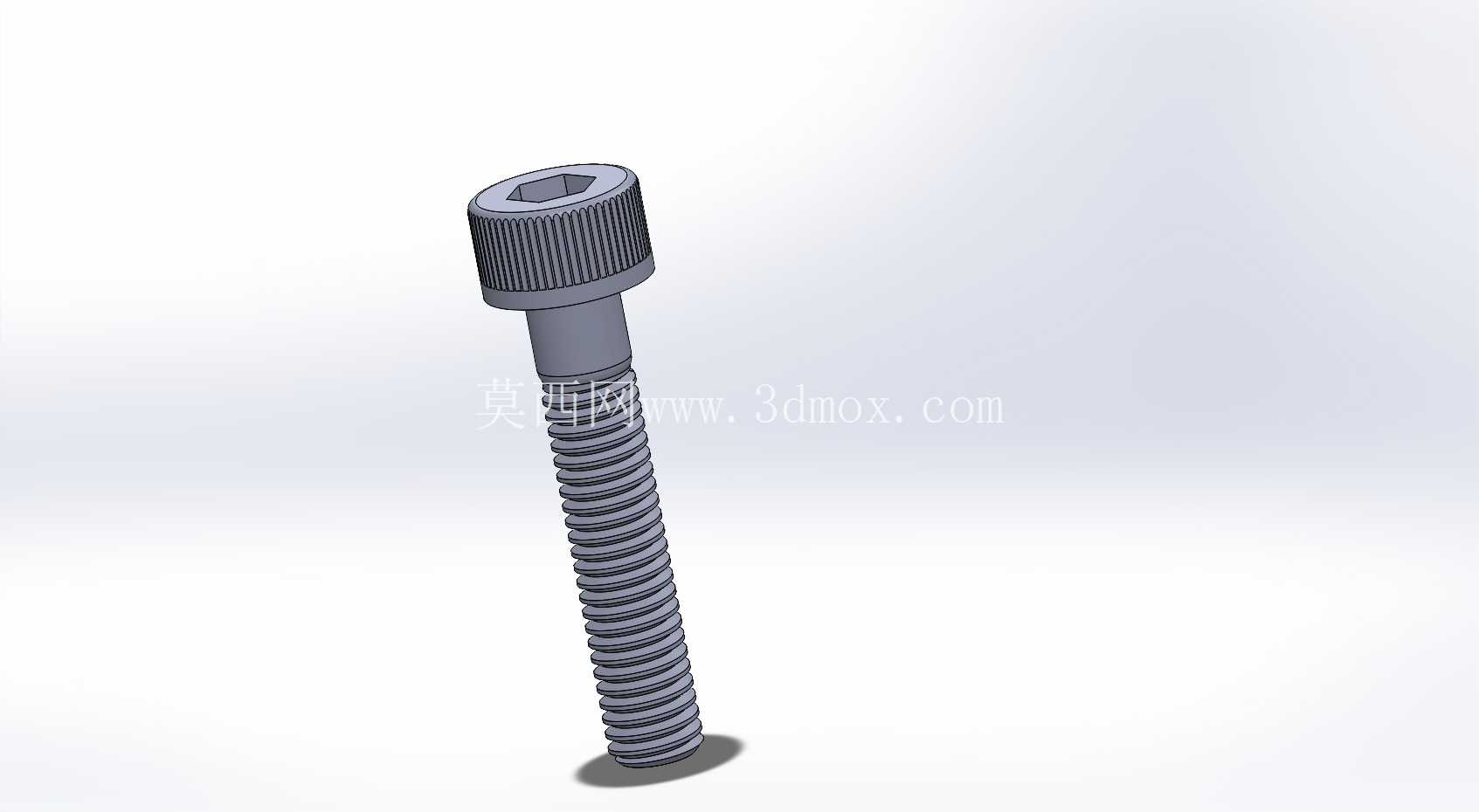

M5规格长25mm内六角圆柱头紧固螺钉

在各类机械结构装配场景中，内六角圆柱头螺钉是应用频次极高的紧固类标准件，这款公称直径5mm、螺杆有效长度25mm的内六角圆柱头螺钉，覆盖了从小型自动化模组、工装夹具到消费电子结构件、小型传动组件的多数紧固需求。不同于外六角螺钉需要预留足够的扳手操作空间，内六角圆柱头的头部可以沉入预制的沉孔内，装配完成后连接件表面无突出结构，既能够避免突出的螺钉头剐蹭操作人员或外接管线，也能满足部分设备外表面平整无凸起的外观与结构要求。

从设计逻辑来看，这款螺钉的头部采用标准圆柱头结构，头部内六角驱动槽的尺寸匹配对应规格的内六角扳手，装配时扳手与驱动槽的接触面积更大，施加拧紧力矩时不容易出现打滑、槽口崩损的问题，相比一字槽、十字槽螺钉，能够承受更大的拧紧力矩，保障足够的预紧力，降低长期受振动工况下螺钉松动的概率。螺杆部分采用全螺纹设计，25mm的有效长度适配总叠厚在18mm到22mm之间的连接件组合，装配时无需额外计算光杆段的匹配长度，对于薄板类零件叠装、带螺纹孔的基座直接连接场景都能适配。

实际选型应用中，需要注意这款螺钉的安装边界尺寸：头部外径约8.5mm，头部高度约5mm，对应的沉孔需要预制直径9mm、深度5.5mm的避让空间，才能保证头部完全沉入连接件表面；螺纹部分为标准粗牙M5螺纹，螺距0.8mm，适配的预制螺纹孔深度需要保证至少有8mm的有效啮合长度，才能在最大允许拧紧力矩下不出现螺纹滑牙、连接失效的问题。在有振动载荷的设备场景下使用时，可搭配弹簧垫圈、螺纹胶使用，进一步提升防松性能；如果是用于有防腐要求的户外设备或食品接触类设备，可根据工况选择对应表面处理的同规格螺钉替换。

建模过程中，这款螺钉的细节还原覆盖了实际生产的工艺特征：头部与螺杆衔接处的退刀槽结构、螺杆末端的倒角结构都做了准确还原，在做整机装配干涉检查时，能够准确模拟螺钉装配后的实际空间占用，避免出现设计阶段预留空间不足、实际装配时螺钉与周边零件发生干涉的问题。不同于简化的标准件模型，这个模型的内六角槽深度、头部圆角都按照实际量产的标准件尺寸绘制，在做装配工艺模拟、生成装配爆炸图时，能够直接用于指导生产装配，不需要二次调整模型尺寸。

在小型自动化设备的导轨安装、传感器支架固定、气动元件连接板装配场景中，这个规格的螺钉是常用选型，因为其头部尺寸小，在狭小的安装空间内也能完成拧紧操作，不需要额外预留大规格扳手的操作空间；在工装夹具的定位块固定、小型冲压模具的附件装配场景中，足够的拧紧力矩能够保证夹具在反复受载的情况下不会出现定位偏移，保障加工精度。需要注意的是，该规格螺钉的最大允许拧紧力矩约为6N·m，装配时不能超过该力矩值，否则会出现螺杆断裂、螺纹滑牙的问题，尤其是在铝合金、塑料等低强度基材的螺纹孔中使用时，需要适当降低拧紧力矩，避免基材螺纹损坏。
