42mm见方薄型步进电机结构设计

在桌面级自动化设备、小型3D打印模组、桌面机械臂关节、精密点胶平台这类对安装空间有严格限制的场景里，常规长度的42步进电机会挤占Z向或者轴向的安装余量，很多时候结构工程师在排布安装位时，会因为电机本体长度超出预期，不得不重新调整滑台行程或者支架的固定位置，徒增设计迭代的工作量。这款42×42×20毫米的步进电机，就是针对这类薄型安装空间需求做的结构设计，本体厚度压缩到20毫米，在保证基础输出扭矩满足轻载传动需求的前提下，把安装边界控制在了极小的范围内。

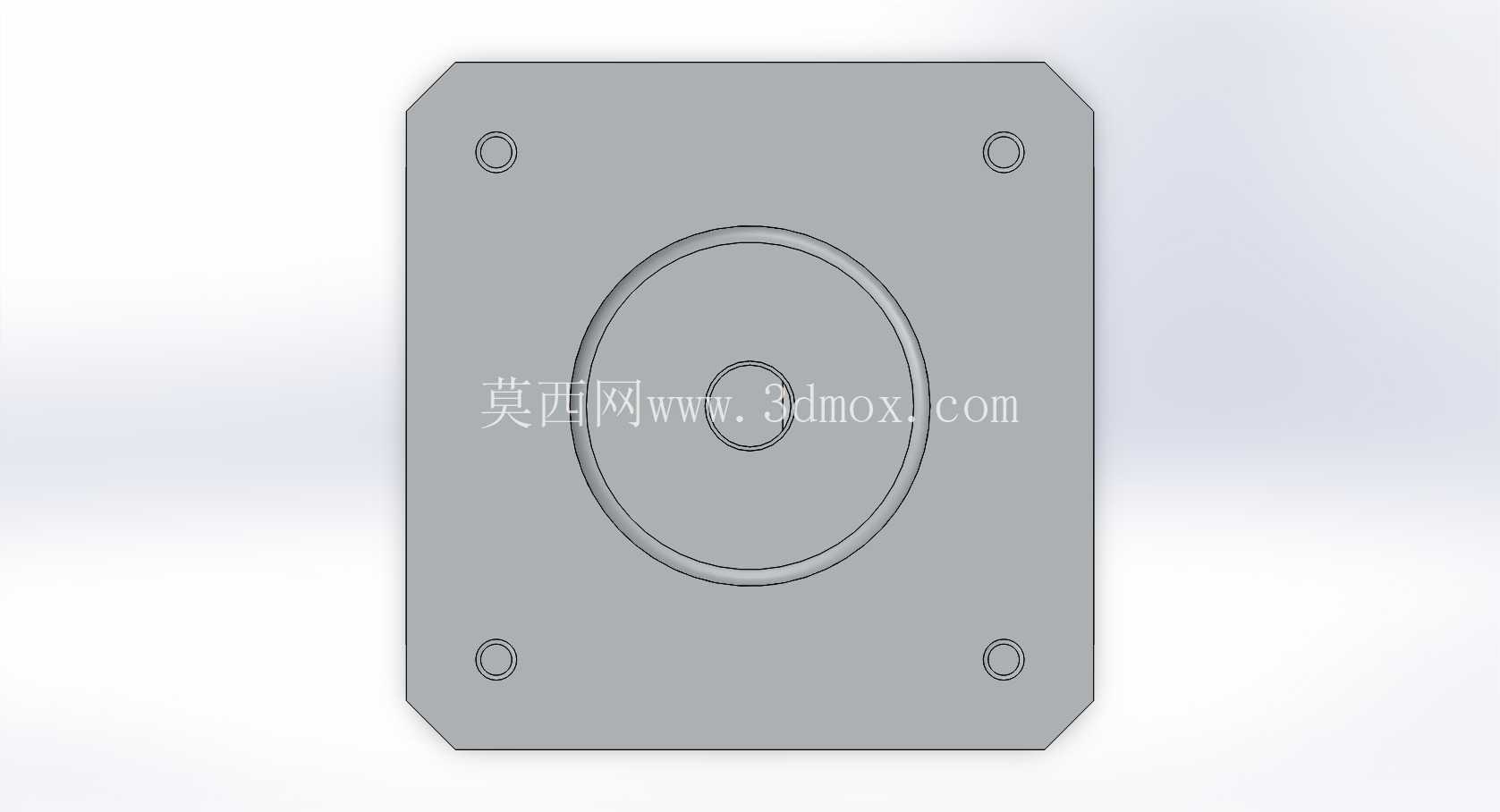

从实际选型适配的角度看，这款电机的安装孔位完全沿用标准42系列步进电机的孔距规范，四个安装固定孔分布在正方形端面的四个角位，和市面上常规的42电机安装支架、同步轮安装座、电机固定法兰完全兼容，不需要重新设计定制转接件，结构工程师在做设备改型或者旧设备轻量化迭代的时候，可以直接替换原有同系列的长机身电机，不用改动周边的安装结构，能大幅缩短结构调整的周期。电机输出轴的直径、轴伸长度也匹配标准42步进电机的通用尺寸，常用的GT2同步轮、小型联轴器、偏心锁紧齿轮都可以直接装配，不需要额外做轴的二次加工。

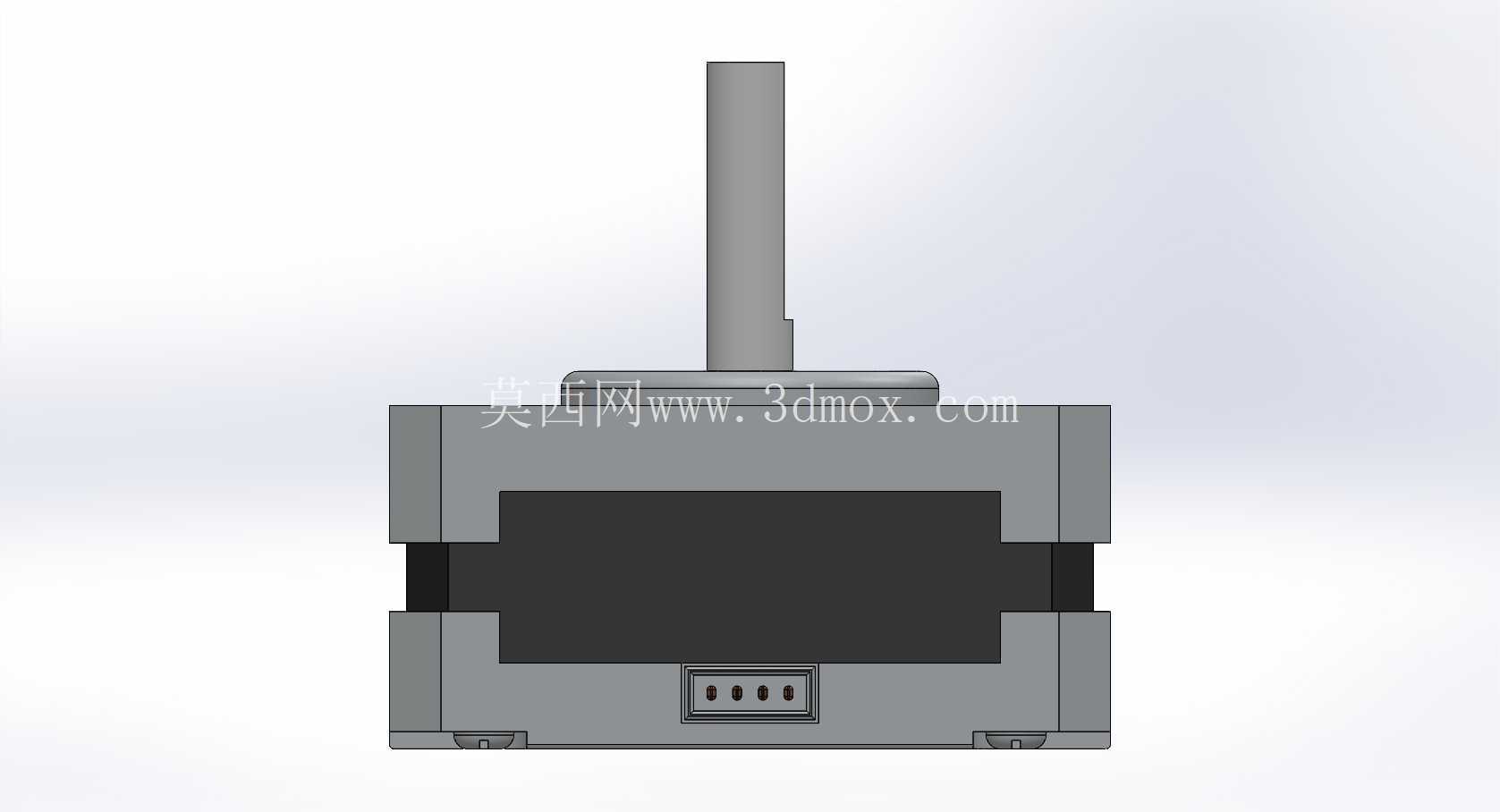

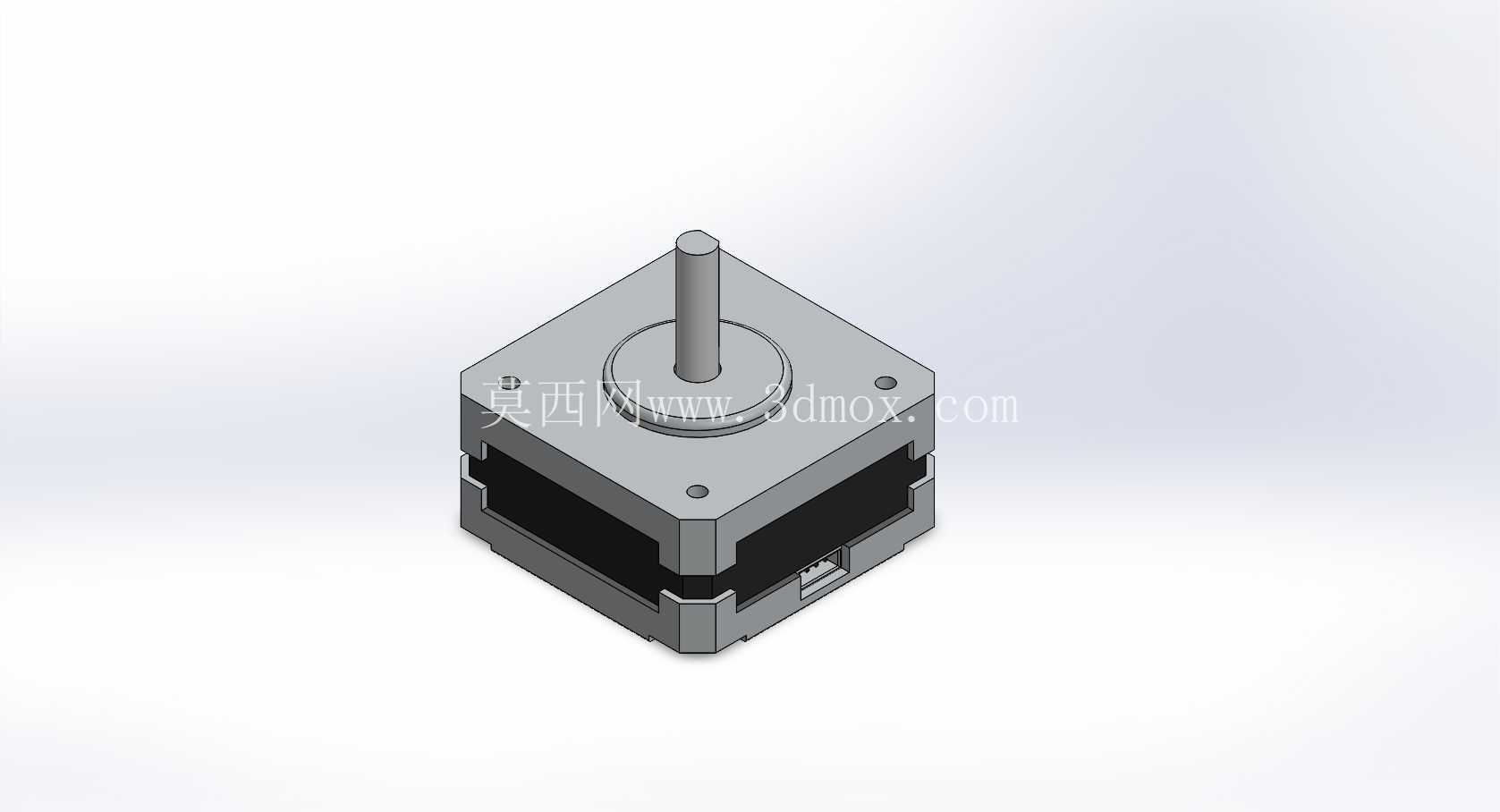

做这款电机的三维建模时，首先要卡准的就是安装配合面的尺寸公差，电机前端的定位凸台尺寸要和安装板的定位孔做基孔制配合，保证电机装配后输出轴的同轴度符合传动要求，避免因为装配偏心导致同步带传动抖动、联轴器磨损加快的问题。机身侧面的接线座位置也做了合理的排布，不会和安装支架的侧边产生干涉，接线方向可以根据设备走线需求选择侧向或者背向出线，适配不同设备的布线空间。电机本体的层叠结构在建模时做了清晰的分层还原，端盖的固定螺丝位置、机身的散热凹槽、输出轴的D型切削面都做了准确的还原，在做整机装配干涉检查的时候，可以精准判断电机和周边结构件的间隙，不会出现实际装配时零件打架的问题。

从实际使用场景来看，这类薄型步进电机适合用在负载不大、对安装厚度有严格限制的场合，比如小型电动滑台的驱动单元、桌面雕刻机的Z轴驱动、自动光圈的调节机构、小型物料分拣装置的拨杆驱动，还有一些消费类电子设备的内部传动结构。相比常规长度的42步进电机，这款薄型款的转子惯量更低，启动和换向的响应速度更快，在需要频繁正反转、短距离快速定位的轻载场合，传动表现会更跟手，不会因为转子惯量过大导致过冲或者定位不准的问题。

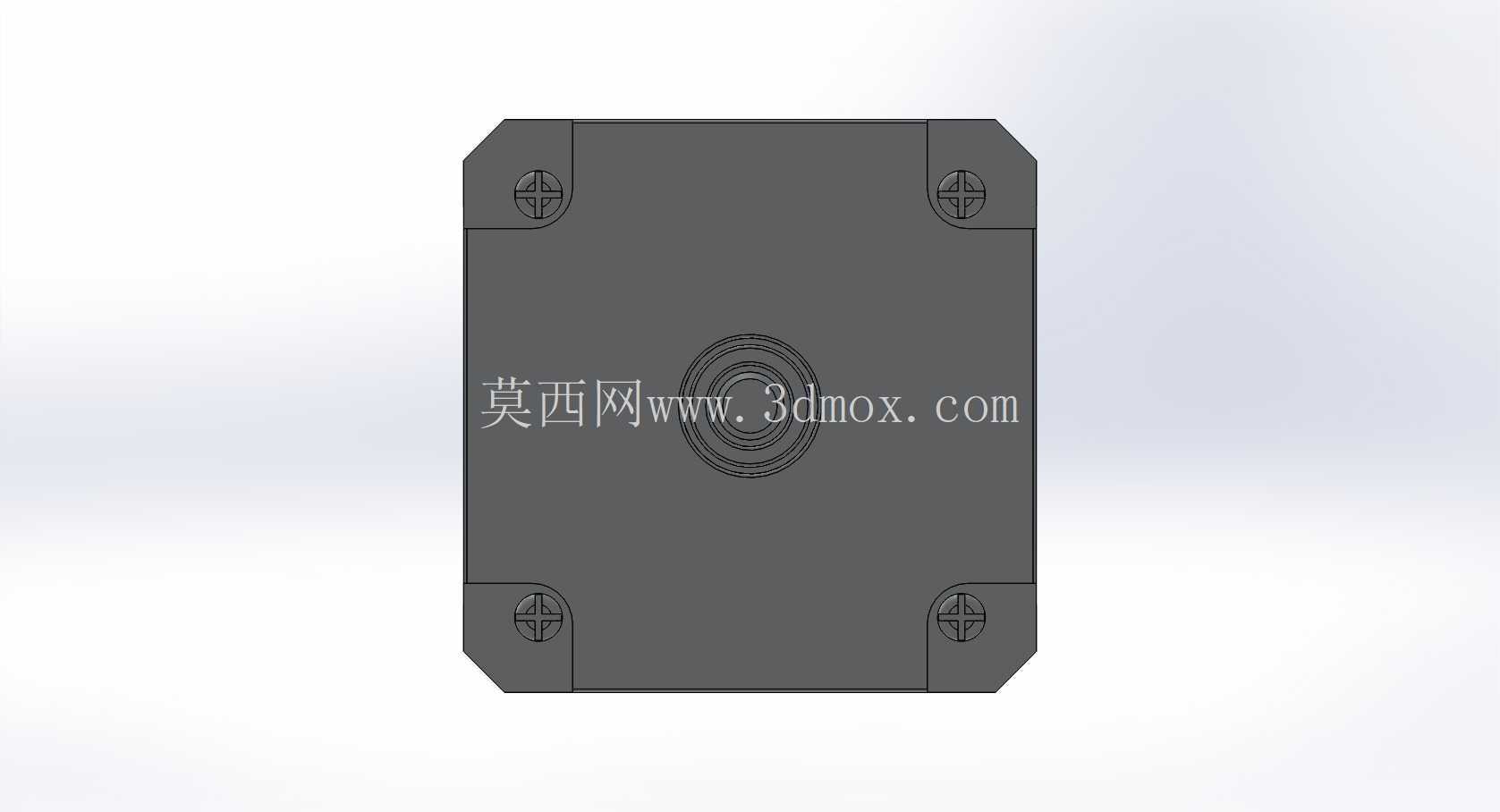

建模过程中特意还原了电机本体的所有安装细节，包括端盖上的螺丝沉孔深度、输出轴的卡簧槽位置、机身底部的出线口尺寸，这些细节在做整机结构设计的时候都是必须考虑的安装边界，比如螺丝沉孔深度决定了固定螺丝的选用长度，如果螺丝选得太长，会顶到电机内部的定子线圈，造成电机短路损坏；卡簧槽的位置决定了输出轴上传动件的固定位置，能避免传动件轴向窜动；出线口的尺寸决定了接插件的选型空间，提前在模型里把这些细节做准确，后续出工程图、加工零件的时候就不会出现尺寸错漏。

在做设备结构排布的时候，这款20毫米厚度的电机可以直接贴装在薄型安装板上，不需要额外预留电机尾部的凸起空间，整个驱动单元的厚度可以控制在非常紧凑的范围内，对于做便携式自动化设备、桌面级小型工具的结构设计来说，能有效压缩整机的外形尺寸，让设备整体更轻量化。同时电机的正方形端面安装方式，支持四个方向的安装固定，可以根据设备的结构空间选择水平安装、垂直安装或者侧向安装，固定螺丝从端面穿入锁紧，装拆维护都很方便，不需要拆解周边的其他结构件就能完成电机的更换。
