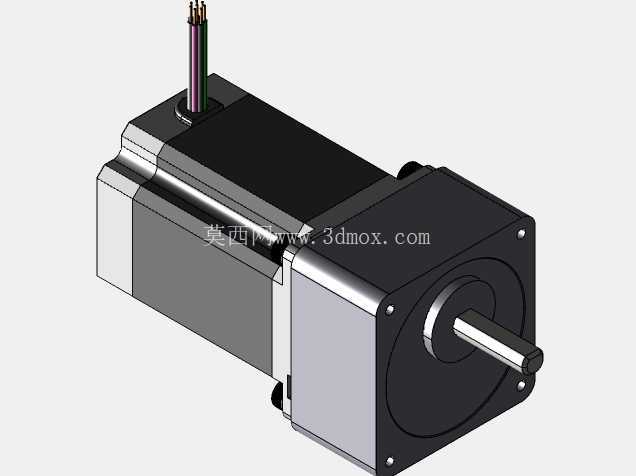

带12.5速比齿轮箱的NEMA23步进电机结构

　　在桌面级工业机器人关节改造、小型传送带工位驱动、非标自动化点胶设备滑台进给这类对安装空间有严格限制、同时需要低转速大扭矩输出的场景里，集成减速箱的步进电机一直是结构工程师选型时的高适配选项。这款NEMA23规格的集成式减速步进电机，把减速齿轮组和步进电机本体做了同轴一体化设计，省去了用户自行搭配联轴器、单独安装减速箱的装配公差累积问题，也压缩了整套驱动部件的轴向安装长度，对于安装位局促的小型设备来说，能有效减少整体结构的外伸尺寸，避免动力单元和周边走线、工装夹具产生干涉。从结构设计逻辑来看，这款产品的电机本体沿用了标准57系列步进电机的安装法兰接口，输出端的减速箱采用行星齿轮传动结构，12.5的固定减速比可以把步进电机原生的高转速低扭矩输出特性，转化为适配低速重载工况的动力参数，同时齿轮箱的输出轴采用和标准NEMA23电机一致的轴径、键槽规格，用户如果是对原有设备的标准57步进电机做扭矩升级替换，不需要重新修改负载端的连接孔位、联轴器尺寸，能大幅降低改造成本和设计验证周期。

　　实际选型核对安装边界的时候，需要注意这款集成电机的总长度比普通单NEMA23步进电机更长，因为后端保留了步进电机的出线端结构，四根动力线从电机尾部轴向引出，布线的时候要给尾部线缆留出足够的弯曲半径，避免线缆长期处于弯折疲劳状态出现断线问题；电机本体的侧面是平整的安装基准面，和减速箱端的法兰安装面保持严格的同轴度公差，设计安装支架的时候，可以同时利用法兰端面的四个安装孔和电机本体的侧平面做定位，既可以用法兰式安装固定在设备立板上，也可以用卧式支架托住电机本体侧面，适配不同的设备布局需求。

　　从功能特性上看，集成式的齿轮箱做了密封式结构设计，齿轮组的润滑脂被封闭在箱体内，日常使用不需要定期补充润滑，也能避免车间里的金属碎屑、粉尘进入齿轮啮合区域造成磨损，相比外露齿轮传动或者开放式减速结构，更适合机加工车间、3D打印集群这类粉尘较多的使用环境。在做三维结构适配的时候，要注意输出轴的轴向窜动间隙、径向负载上限都和普通直出轴步进电机有区别，因为减速箱的行星齿轮架会承担一部分径向力，搭配同步轮、齿轮做传动的时候，要把负载力的作用点尽量靠近输出轴根部，不要在轴端加装悬臂过长的传动件，避免超出齿轮箱的轴承负载能力缩短使用寿命。

　　另外这款电机的安装法兰孔位、止口尺寸完全符合NEMA23标准的安装规范，不管是用在直角坐标机器人的Z轴升降驱动，还是小型回转工作台的分度驱动，都可以直接套用标准57步进电机的安装座模型，不需要重新绘制安装位的孔位图，能加快整体设计的进度。设计走线槽的时候，要注意尾部出线的位置比普通电机更靠后，走线槽的入口要对准电机尾部的出线方向，不要让线缆和设备的运动部件产生摩擦，比如在做滑台驱动的时候，如果电机安装在滑台的动子端，要预留好线缆随动的弯曲空间，避免滑台往复运动的时候拉扯线缆。这款集成减速的步进电机，本质上是把两个独立标准件的装配工序在出厂前完成了精度校准，相比用户自行采购电机和减速箱组装，能保证齿轮和电机轴的同轴度，减少装配不当带来的运转噪音、反向间隙过大的问题，对于需要控制设备整体装配精度、减少现场调试工作量的设备厂商来说，这类集成化的动力部件能有效降低生产环节的装配难度，也减少了后续售后因为装配问题导致的故障点。
