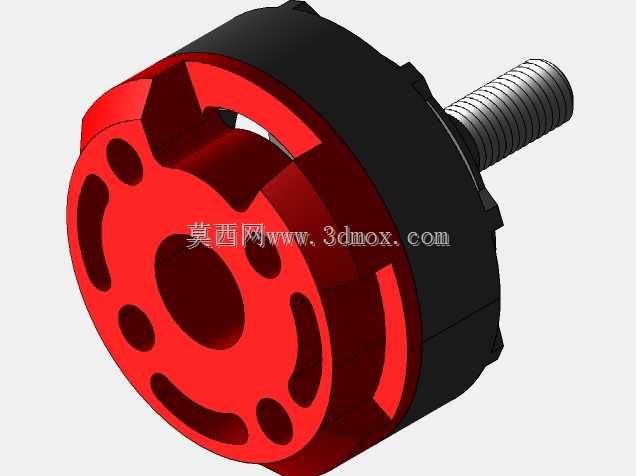

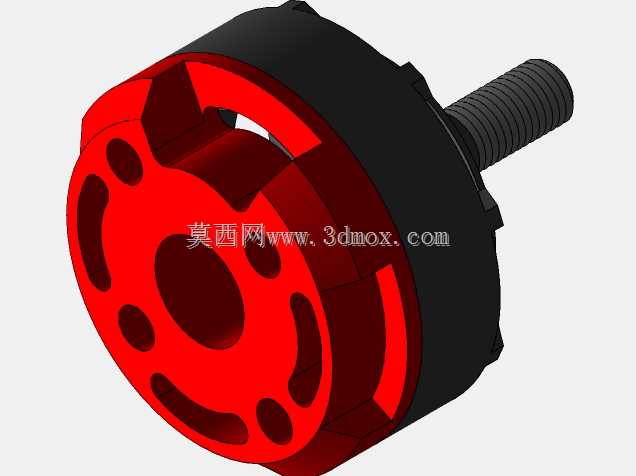

EMAX RS2205航模动力无刷电机结构

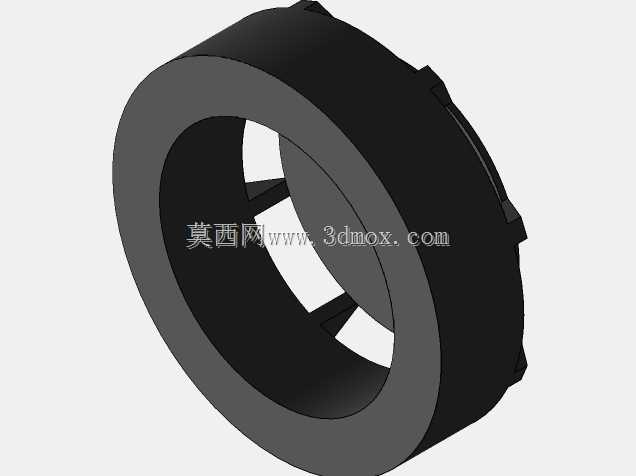

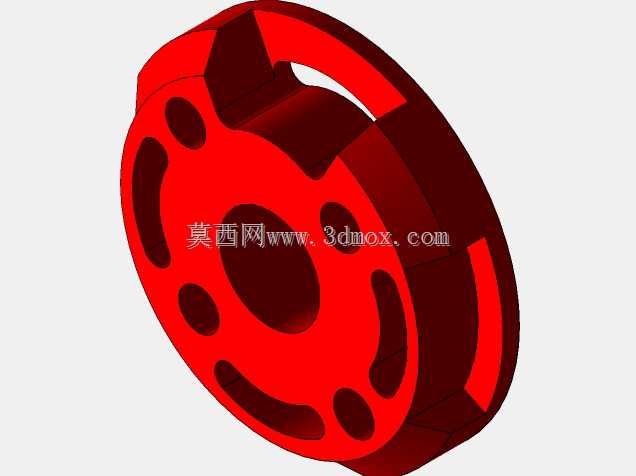

　　这款无刷电机的三维结构还原，完全围绕小型多旋翼无人机的动力输出需求展开，做结构设计的时候首先要考虑的就是航模飞行时的动平衡表现，毕竟这类电机的工作转速动辄破万转，哪怕0.1g的转子偏心量，都会带来高频振动，直接影响飞控的姿态解算精度，甚至导致飞行过程中出现射桨、机臂共振断裂的问题。从结构拆分来看，外转子的磁轭部分采用了高导磁冷轧钢冲压成型，表面做了红色阳极氧化的标识层，一方面是区分不同KV值的型号，另一方面也能提升转子外壳的耐刮擦性能，毕竟航模炸机时电机是最先接触障碍物的部件，外壳的抗冲击性能直接决定了电机的故障后可修复性。

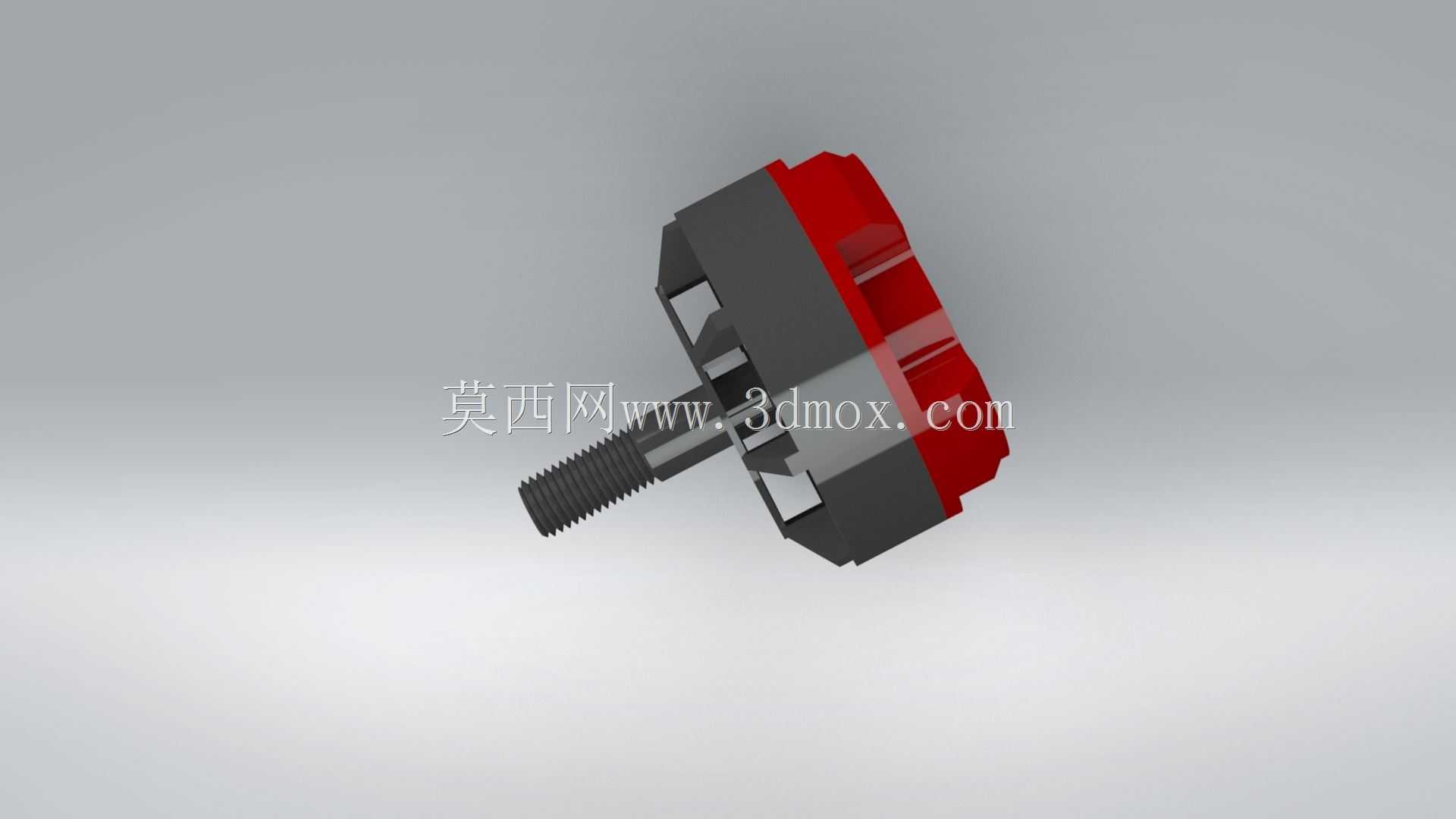

　　输出轴采用的是标准M5螺纹的硬化钢轴，轴伸长度刚好匹配5寸螺旋桨的安装座厚度，轴上的卡簧槽位置经过反复校核，既保证转子在轴向不会出现窜动，又不会因为卡簧突出导致桨座安装不到位，很多新手玩家自己改电机的时候容易忽略这个尺寸，装完桨之后出现转动蹭定子的问题，本质就是轴伸长度和卡簧位置的配合没算准。定子部分的硅钢片叠厚是这类22系列电机的核心参数，叠厚20.5mm的设计刚好平衡了扭矩输出和自身重量，要知道航模每增加1g的起飞重量，悬停时间就会出现可感知的下降，所以定子绕组的排布做了优化，采用12N14P的极槽配合，这个配比的电机低速扭矩足，线性输出平顺，非常适合穿越机做花飞动作时的动力响应需求，不会出现低油门段扭矩不足掉高度，高油门段动力过剩难操控的问题。安装底座的四个安装孔位采用标准16mm孔距设计，这个尺寸是目前5寸穿越机机臂的通用安装尺寸，不管是碳纤维机臂还是玻纤机臂，只要是标准22系列电机的安装位，都可以直接适配，不需要额外做转接件，底座上的出线槽做了圆弧过渡处理，避免装机的时候尖锐的边角磨破漆包线的绝缘层，引发相间短路烧电调的故障。从实际应用场景来看，这类电机除了用在穿越机上，也可以作为小型固定翼航模的动力单元，或者是小型云台、轻量化机械臂的驱动部件，只要匹配对应KV值的电调，就能在不同的转速区间获得合适的扭矩输出。

　　做三维建模的时候，特意把转子和定子之间的气隙控制在0.2mm，这个间隙是无刷电机的核心设计点，间隙太大的话磁漏会增加，电机效率下降发热严重，间隙太小的话，轴承出现轻微磨损或者转子受冲击变形，就会出现扫膛的问题，直接导致电机报废。轴承采用的是双混合陶瓷轴承的配置，前端轴承承受螺旋桨带来的径向载荷，后端轴承辅助定位转子的同轴度，陶瓷球的自重比钢球轻很多，高转速下的离心力更小，能有效降低轴承的发热和磨损，延长电机的连续工作寿命。绕组的出线端直接焊接在底座的镀锡焊盘上，焊盘的尺寸做了加大处理，方便玩家焊接不同线径的电调线，不会因为焊盘太小出现虚焊的问题，焊盘旁边做了丝印的相位标识，避免装机的时候接错电机线导致电机反转。整个电机的外形直径控制在27.9mm，总高度不含轴的部分是20.5mm，这个尺寸边界刚好能避开5寸桨的桨根气流扰动区，不会因为电机外壳突出太多带来额外的空气阻力，影响飞行效率。在做结构校核的时候，还要考虑电机工作时的散热问题，转子外壳上开了四个对称的通风缺口，电机转动的时候，转子相当于一个离心风扇，能把定子绕组产生的热量通过缺口快速带出去，避免长时间大油门工作时绕组温度过高，导致漆包线绝缘层老化退磁。

　　很多人在选型这类电机的时候，只看KV值和推力参数，忽略了安装孔位、轴伸长度、出线方向这些细节，最后装机的时候才发现和自己的机架不匹配，这个三维模型把所有安装相关的尺寸都做了精准还原，不管是做机架设计的时候做干涉检查，还是做电机改装的结构验证，都能直接调用，不需要再反复测量实物尺寸，能节省很多前期设计的时间。另外，电机的磁钢采用的是N52牌号的钕铁硼磁钢，磁钢和磁轭之间用耐高温结构胶粘接，粘接面做了滚花处理，提升粘接强度，避免高转速下磁钢受离心力作用甩出，磁钢的充磁方向做了优化，保证气隙磁场的正弦度，降低电机运转时的齿槽转矩，让油门输出更线性，不会出现低速卡顿的问题。
