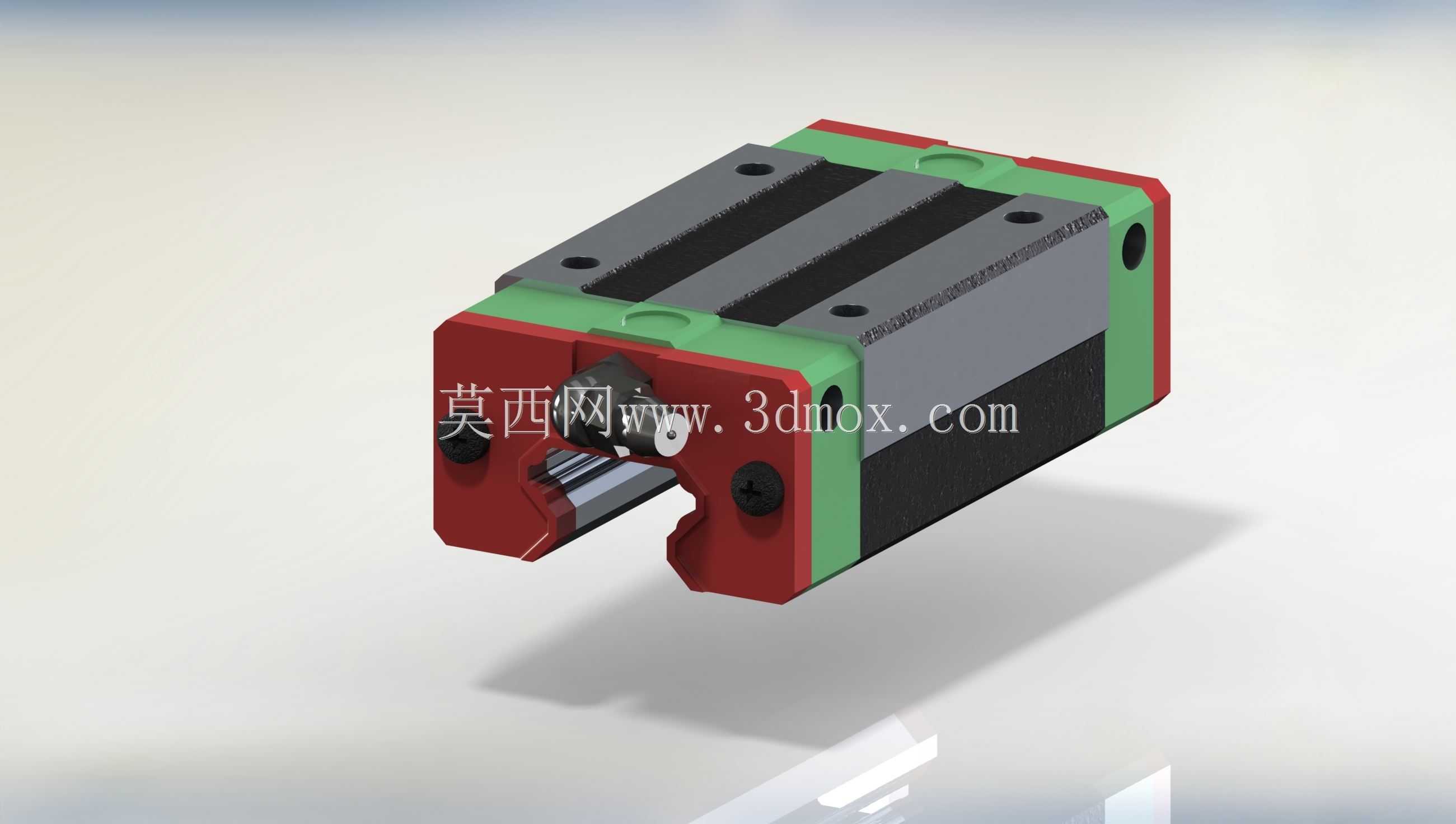

上银HGH20CA直线导轨滑块三维结构

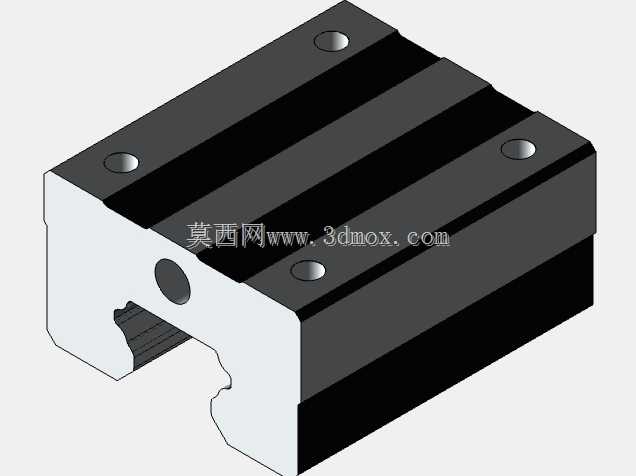

　　在自动化生产线、数控机床、精密检测设备的直线传动环节，线性导轨滑块是决定整机运动精度与负载能力的核心基础部件，HGH20CA作为上银高组装法兰型滑块的常规型号，在各类中负载直线往复运动场景中应用极为广泛。做这类滑块的三维建模时，首先要理清实际安装的边界约束：该型号滑块适配20mm宽度的HG系列线性导轨，滑块本体的安装孔位采用法兰型通孔布局，四个安装孔的中心距、孔位沉台深度都要严格匹配实物公差，避免后续装配时出现干涉。

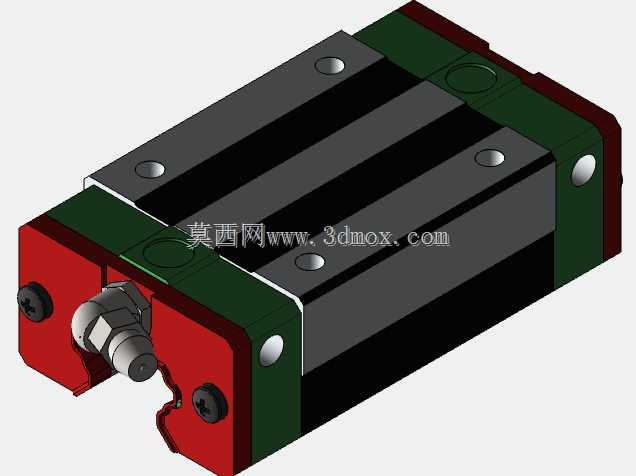

　　从功能特性来看，这款滑块属于高组装方形法兰系列，内部采用双列圆弧接触式钢球滚道设计，相比低组装滑块拥有更高的刚性与负载能力，可同时承受径向、反径向与横向的负载，在设备运行时能通过滚道内钢球的循环滚动实现低摩擦的直线运动，端盖位置集成了润滑油注油嘴，可直接对接设备的集中润滑系统，日常维护时无需拆解滑块即可完成润滑脂加注，端盖两侧的防尘密封结构能有效阻挡加工碎屑、切削液、粉尘进入滑块内部滚道，延长部件在恶劣工况下的使用寿命。

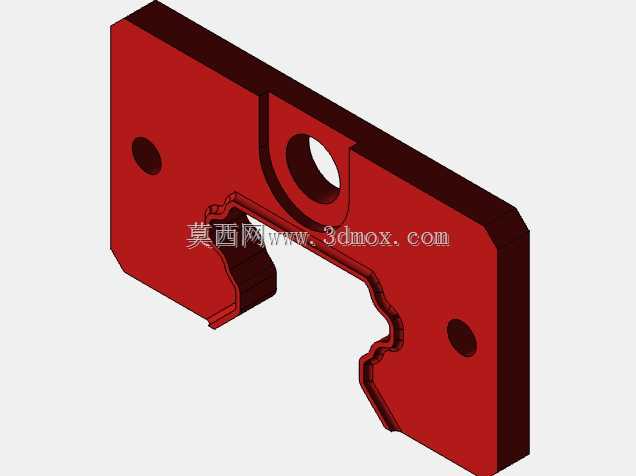

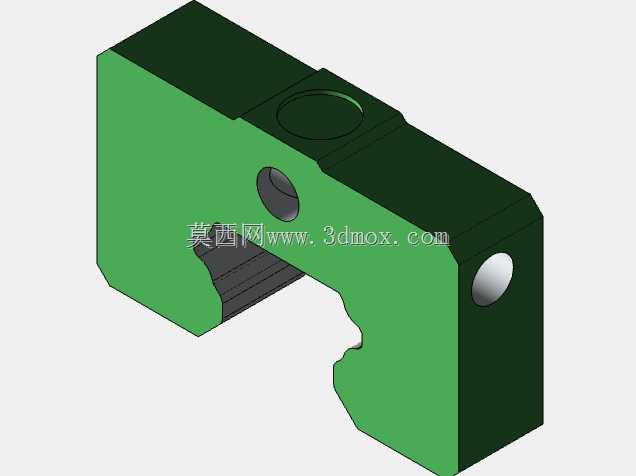

　　建模过程中需要重点还原几个关键结构细节：滑块本体的滚道曲率要和导轨滚道完全匹配，钢球的直径、循环回流路径的曲率半径不能出现偏差，否则后续做运动仿真时会出现钢球卡滞的问题；两端的端盖卡扣结构、密封刮油片的唇边厚度都要按照实物测绘尺寸还原，注油嘴的螺纹规格、安装角度也要符合实际安装要求，避免后续出工程图时出现装配错误。从实际选型角度来说，这款滑块的额定动负载、静负载参数适配大部分中小型自动化设备的传动需求，比如点胶设备的X轴传动、小型雕铣机的Z轴进给、流水线移栽机构的直线导向，都能看到该型号滑块的应用，安装时需要注意导轨的平行度公差，滑块与安装面的贴合度要控制在合理范围内，否则会大幅增加运行阻力，缩短滑块的使用寿命。

　　建模时还要注意区分不同部件的材质表现：滑块本体为轴承钢磨削加工而成，表面呈现金属哑光质感，端盖为工程塑料材质，注油嘴为金属镀锌件，密封刮片为黑色橡胶材质，不同材质的外观区分能让三维模型在装配评审时更直观，方便结构工程师快速识别各个部件的功能。另外滑块底部的返向器结构是实现钢球循环的核心，建模时要保证返向器的导槽顺滑过渡，不能出现尖锐棱角，否则实际运行时会造成钢球磨损加剧，运行噪音增大。在做整机装配布局时，单根导轨上搭配的滑块数量要根据负载大小、悬臂长度来确定，通常单轴传动至少搭配两个滑块来保证运动稳定性，法兰型的安装结构相比方形滑块更适合从下方锁付安装的场景，安装螺丝的长度要控制在合理范围，避免螺丝过长顶到滑块内部的钢球循环路径。
