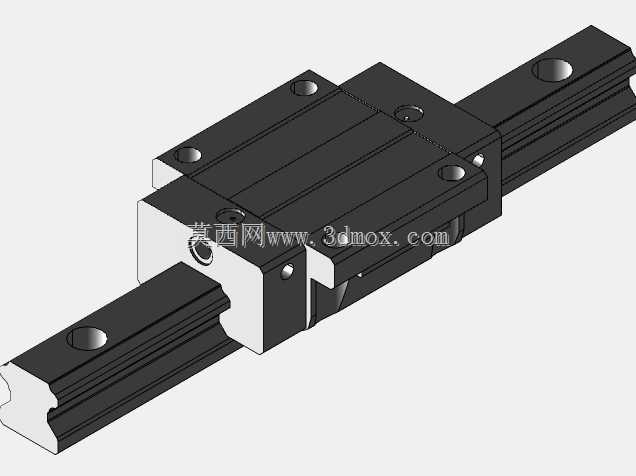

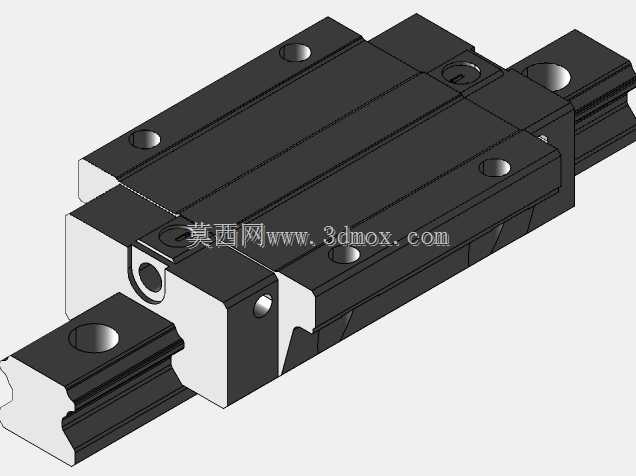

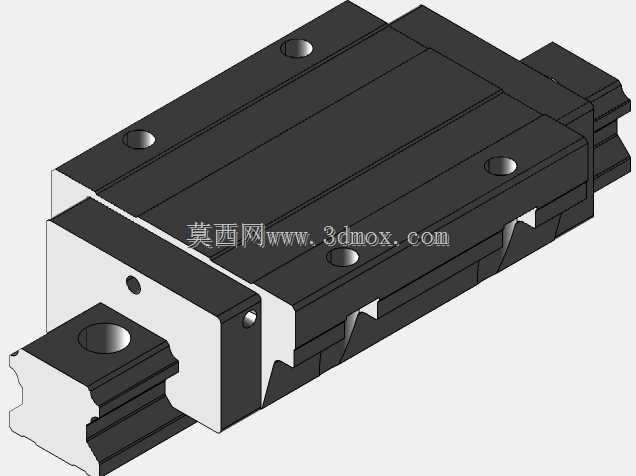

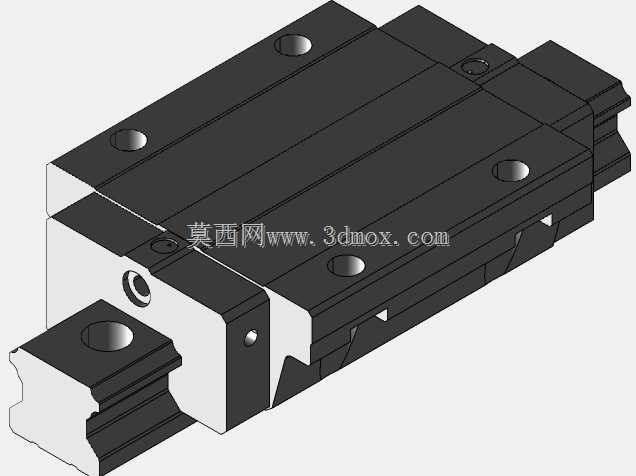

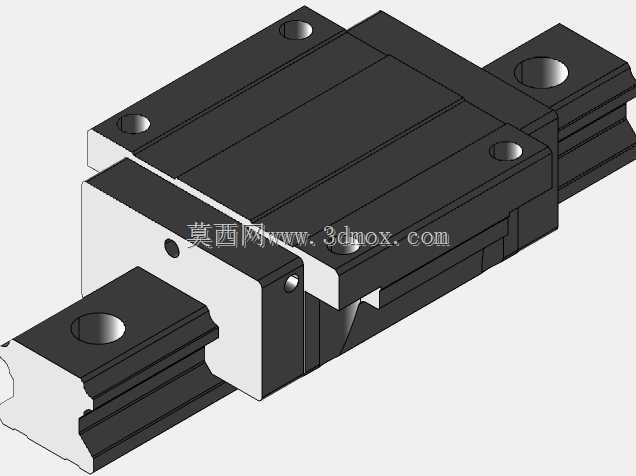

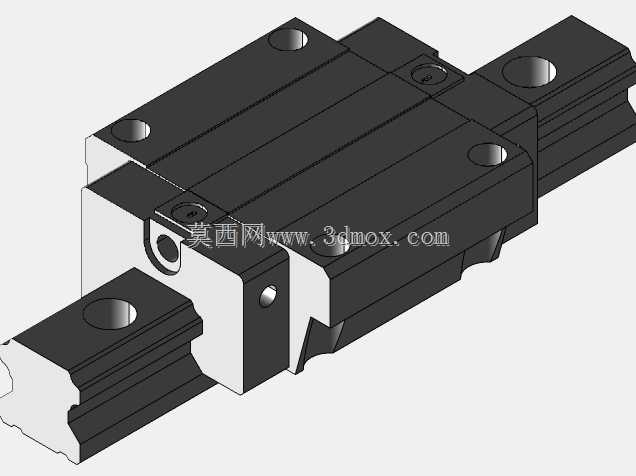

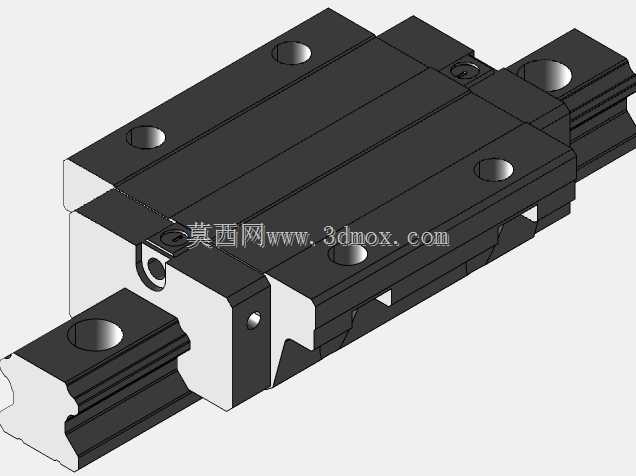

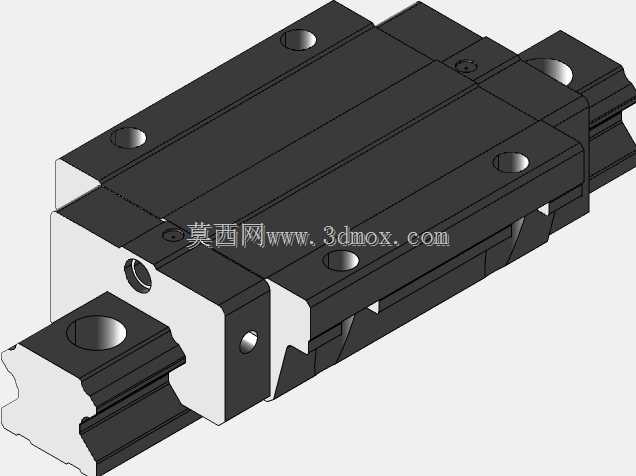

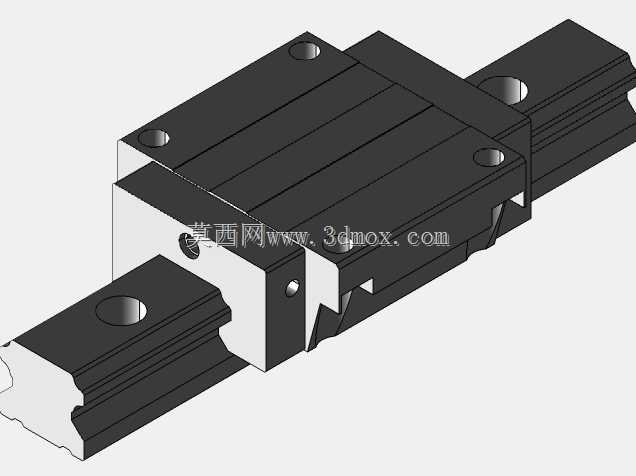

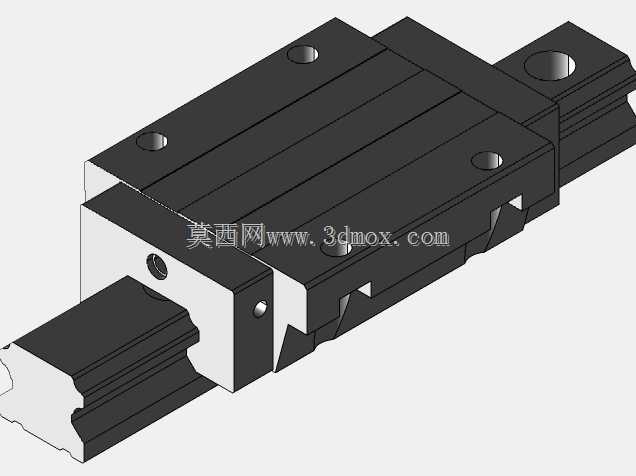

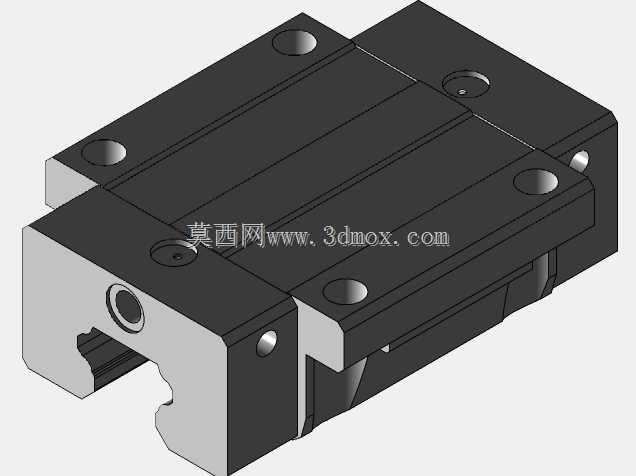

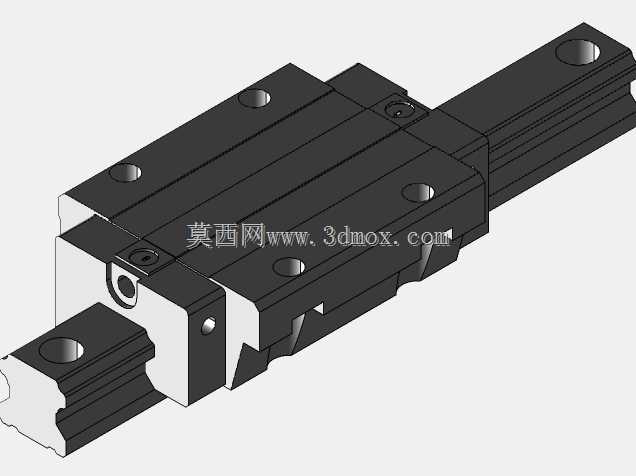

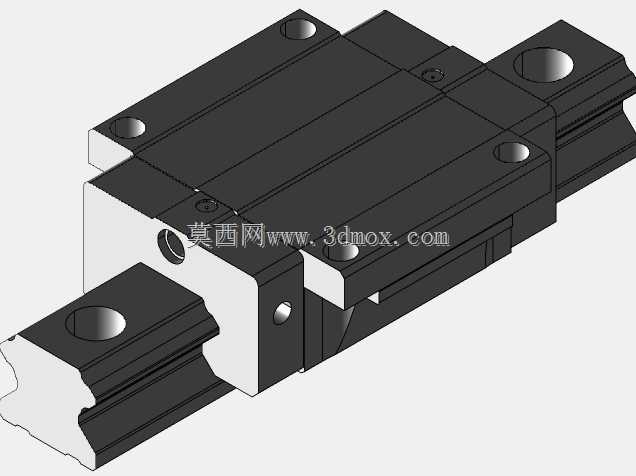

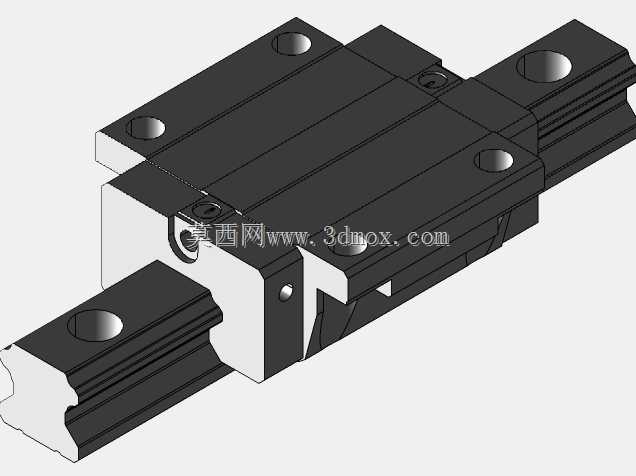

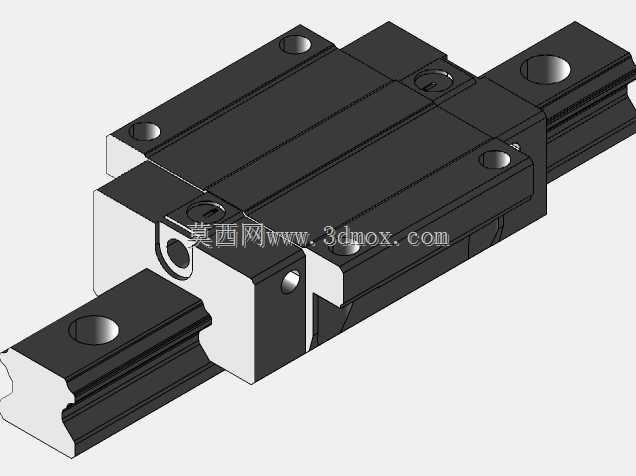

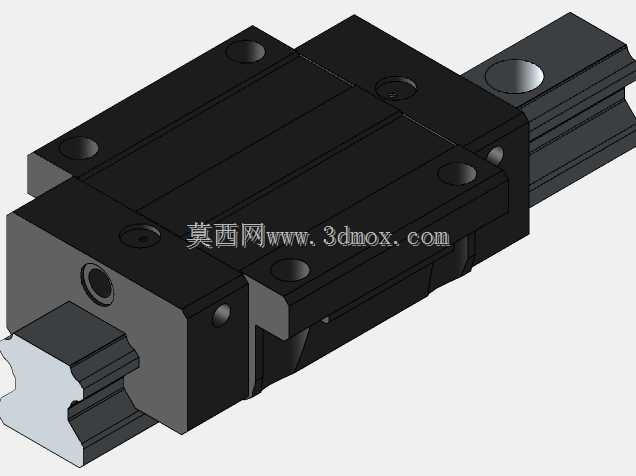

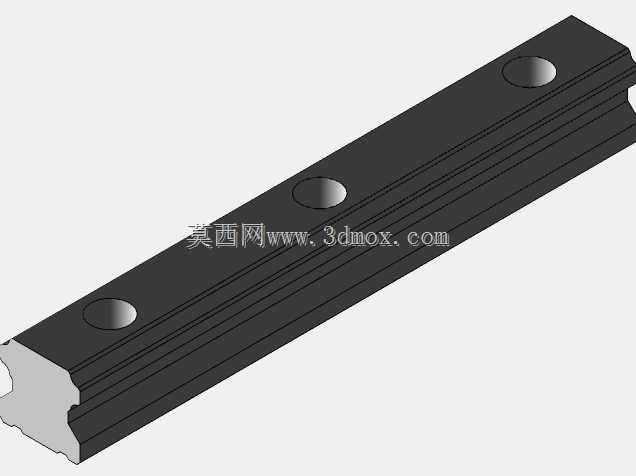

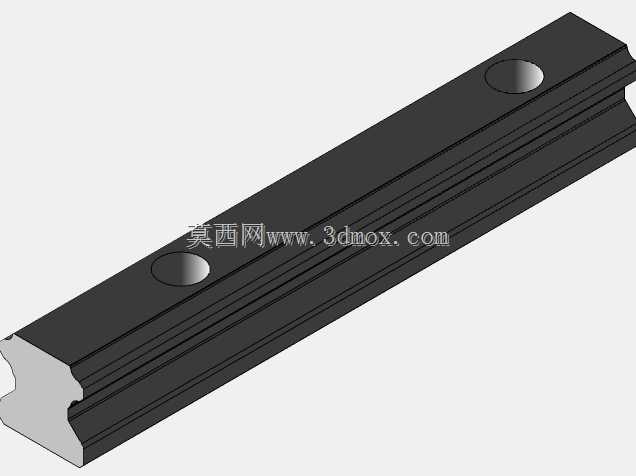

直线传动用滚珠导轨滑块组件结构

　　从结构设计逻辑来看，滑块主体采用分体式组合结构，主体承载块选用高碳铬轴承钢经淬火处理，硬度控制在HRC58-62区间，保证滚道部分的耐磨性能与接触强度，两侧的端盖部分采用工程塑料注塑成型，内置循环返向器，负责让钢球在滚道与返向通道内形成闭合循环，避免钢球在运动过程中脱出，同时端盖内侧预留有润滑脂存储腔，可在长时间运行过程中持续为滚道接触区提供润滑，降低摩擦磨损。滑块与导轨配合的滚道面采用哥德式沟槽设计，接触角设置为45度，这种设计可以让四个方向的额定负载基本保持一致，不管是设备的垂直安装、水平安装还是壁挂安装场景，都能保证稳定的承载能力，不会因为安装方向变化导致某一方向负载能力骤降。在自动化生产线、数控机床、精密检测设备这类需要高精度直线往复运动的场景里，导轨滑块组件是核心的传动承载部件，这套结构的设计直接决定了设备的运动精度、负载能力与运行寿命。日常选型与建模过程中，首先要明确的是这套组件的实际工况边界：它需要同时承受来自垂直方向、水平侧向以及倾覆方向的复合载荷，同时要保证运动过程中无卡滞、反向间隙控制在微米级，才能满足精密加工或者高速搬运的精度要求。

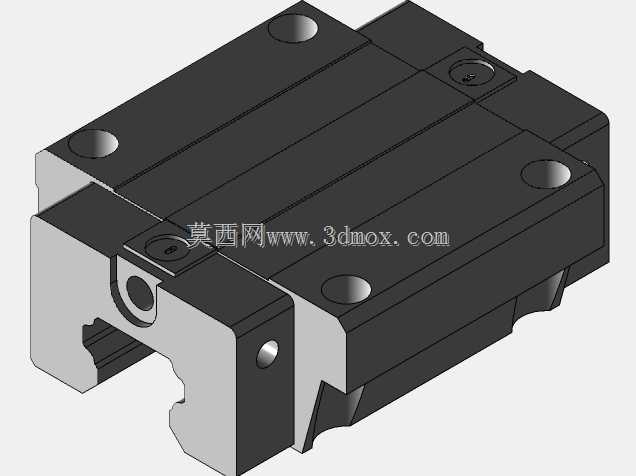

　　在安装边界的设计上，滑块顶面设置有四个对称分布的安装沉孔，孔位公差严格按照通用导轨安装标准设计，可直接与设备的运动工作台通过内六角螺栓锁紧，沉孔的深度经过精确计算，保证螺栓锁紧后头部不会高出滑块顶面，避免运动过程中与周边结构发生干涉。滑块的侧向基准面经过精磨处理，平面度控制在0.01mm以内，安装时可以靠紧工作台的侧向定位面，快速完成装配定位，不需要反复调整同轴度。滑块两端还预留有刮油片安装槽，标配的双层刮油片可以刮除导轨表面附着的切屑、灰尘等杂质，避免杂质进入滚道内部造成钢球或者滚道的划伤，延长整套导轨副的使用寿命。

　　在实际应用场景中，这类导轨滑块组件常搭配伺服电机、滚珠丝杠组成直线传动模组，用在数控车床的刀架进给、3C产品组装设备的搬运机械手、平面检测设备的运动平台等位置，相比传统的滑动导轨，它的摩擦系数仅为滑动导轨的1/50左右，驱动扭矩大幅降低，即使是高速往复运动的工况下，也不会出现明显的爬行现象，低速运动平稳性优势非常明显。建模过程中需要特别注意滚道的曲率参数匹配，钢球直径与滚道曲率比通常设置在0.52-0.54区间，这个比例区间既可以保证足够的接触刚度，又能避免因为接触应力过大导致的早期疲劳点蚀。返向器的曲线过渡部分要做顺滑处理，不能有尖锐棱角，否则钢球在循环过程中会产生明显的振动与噪音，甚至会出现卡球的问题。

　　另外滑块的密封结构设计也需要重点考量，在有切削液或者粉尘较多的加工场景中，除了端部的刮油片，还可以在滑块底部加装底部密封片，全方位阻隔杂质进入滑块内部。从安装尺寸的适配性来看，这款滑块的安装孔距、总高、导轨配合宽度都符合通用线性导轨的互换标准，在设备维护更换时，可以直接同规格替换不同品牌的同型号产品，不需要重新加工安装台面，降低设备维护的成本与周期。在结构细节上，滑块侧面还设计有油嘴安装孔，可以根据实际安装空间选择从正面或者侧面注油，维护时不需要拆卸周边的设备结构，就能完成润滑脂的补充，非常适合安装空间紧凑的自动化设备内部使用。
