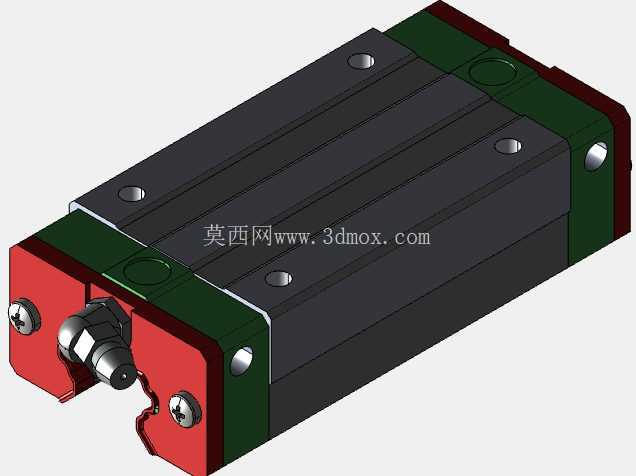

上银高组装加长型直线导轨滑块

在自动化生产线、精密机床、半导体搬运设备这类对直线运动精度有严苛要求的场景里，线性导向部件的选型直接决定了整机的运行稳定性与长期精度保持能力，这款HGH20HA规格的高组装加长滑块，就是针对中高负载、高刚性需求的直线传动场景设计的导向元件。从实际应用来看，这类滑块常配套同规格HGR20系列导轨使用，覆盖的场景包括数控车床的X/Z轴进给导向、点胶设备的三轴运动模组、包装机械的物料推送工位、锂电生产的极片裁切移送机构，甚至部分重载型3D打印设备的运动轴也会选用该规格滑块，核心原因是其加长型的滑块本体设计，相比标准长度的HGH20CA滑块，能承载更大的倾覆力矩，在悬臂类安装、偏载受力的工位上，不会出现滑块卡滞、精度快速衰减的问题。

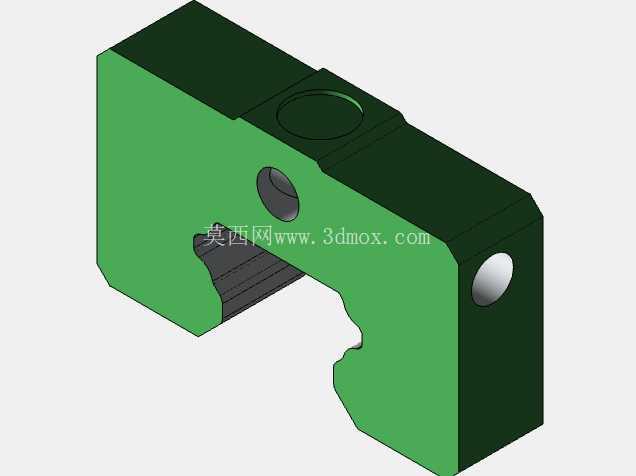

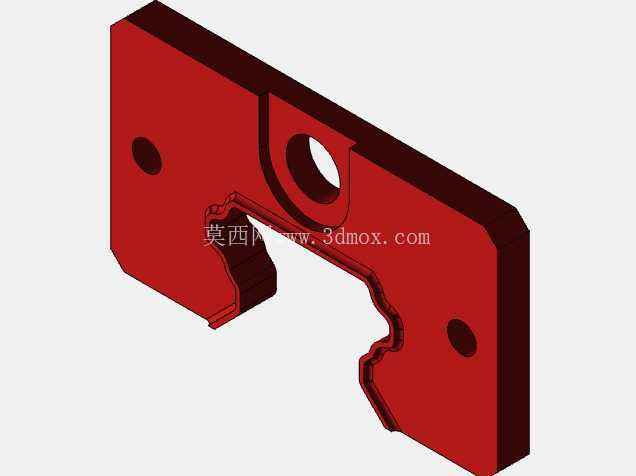

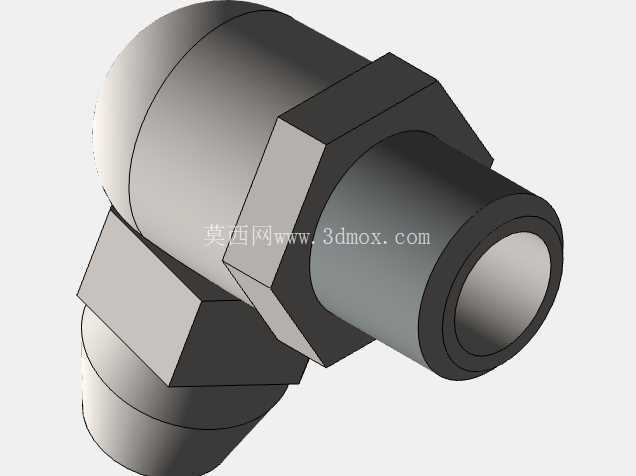

从功能特性上拆解，这款滑块属于滚珠式直线导轨副的运动部件，内部采用四列圆弧接触式钢球滚道设计，接触角度为45度，可同时承受来自径向、反径向、左右水平方向的额定载荷，各方向载荷能力均衡，这也是它能适配多方向受力复杂工位的核心原因。滑块两端设计有集成式的端盖与密封结构，端盖内部预留了钢球循环回流通道，保证钢球在滚道内无限循环滚动时不会出现卡球、脱落问题；端面的双唇密封结构可以阻挡加工过程中产生的切屑、切削液、粉尘进入滑块内部滚道，避免钢球与滚道出现磨粒磨损，延长导轨副的整体使用寿命，部分有高防尘需求的工位还可以在滑块端面加装额外的金属刮板，应对焊渣、硬切屑这类容易刮伤密封件的工况。滑块侧面预留了油嘴安装位，可根据安装方向选择从正面或者侧面注油，定期补充润滑脂就能维持滚道与钢球之间的油膜，降低滚动摩擦阻力，减少运行过程中的温升与磨损。

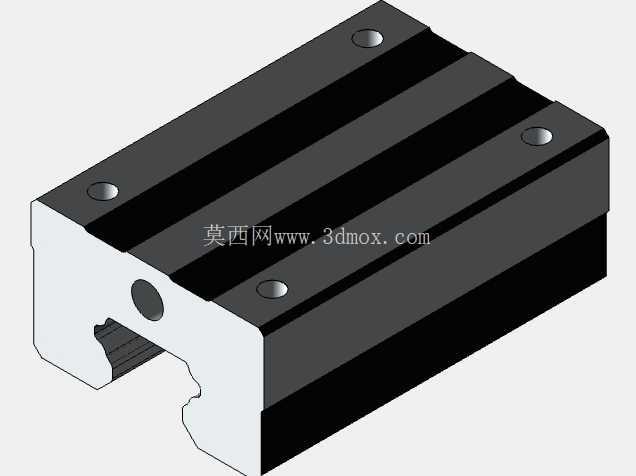

从设计思路层面看，这款加长滑块的本体长度比标准款HGH20CA增加了近三分之一，对应的内部钢球循环列数虽然保持四列，但每一列的有效承载钢球数量更多，额定动载荷比标准款提升约40%，额定静载荷提升约35%，对应的允许倾覆力矩也有同比例提升，专门针对那些安装空间受限、无法使用双滑块拼接来提升负载能力的工位，单个加长滑块就能达到接近两个标准滑块短间距安装的承载效果，节省安装空间的同时也减少了装配时的滑块对齐调试工作量。滑块的安装基准面做了精密磨削处理，装配时只要将滑块基准面靠紧安装台的定位侧，按照规定扭矩锁紧安装螺丝，就能保证滑块与导轨的平行度符合精度要求，不需要额外做过多的配磨调整，降低了装配难度。

从外形尺寸与安装边界来看，这款滑块适配的导轨宽度为20mm，滑块本体的总宽度为44mm，总长度为91.2mm，滑块安装孔的孔距为32×40mm，也就是沿导轨长度方向的两个安装孔中心距为40mm，宽度方向的安装孔中心距为32mm，安装螺丝采用M5规格的内六角圆柱头螺丝，滑块的总高度为30mm，从导轨安装基面到滑块顶面的高度尺寸公差控制在±0.1mm以内，同一批次滑块的高度互差不超过0.02mm，保证多滑块共同支撑同一个运动平台时，不会出现高低差导致的卡滞问题。滑块两端的油嘴突出端面的尺寸不超过5mm，设计安装空间时只要在滑块行程的两端预留出不小于10mm的维护空间，就可以顺利完成注油操作，不需要额外拆卸周边部件。滑块底部的防尘刮片与导轨表面的贴合间隙控制在0.1mm以内，既不会因为间隙过大导致防尘失效，也不会因为过盈量太大增加运行阻力，正常运行时的摩擦系数可以维持在0.002到0.004之间，驱动电机不需要额外预留太大的扭矩余量就能带动滑块平稳运行。

在实际建模与选型校核过程中，需要注意滑块的额定负载是基于额定寿命100km计算的，当设备运行行程较长、运行速度较快时，需要根据实际运行速度、受力大小、环境温度等因素对额定载荷做修正，避免选型时负载裕度不足导致导轨寿命达不到设计要求。另外这类滑块属于精密导向部件，三维建模时需要准确还原安装孔位、基准面、油嘴位置的尺寸，避免后续做结构干涉检查时出现误差，导致实际装配时滑块与周边的管线、拖链、安装支架出现干涉。滑块的注油通道在模型里也需要做简化表达，方便后续做润滑管路的布局设计，尤其是多轴联动的设备里，每个滑块的润滑管路都需要预留足够的弯曲半径，不能因为管路拉扯导致滑块运行时出现附加阻力。
