十字槽盘头自攻螺钉三维结构设计

在日常的结构装配场景里，这类盘头自攻螺钉是薄板类零部件连接最常用的紧固件之一，不管是仪器仪表的外壳拼接、小型阀块的附件固定，还是民用电器的壳体组装，都能见到它的应用。不同于需要预先攻丝的机螺钉，这款螺钉的螺纹牙型经过专门设计，牙距相对较宽，牙侧带有一定的切入角度，装配时可以直接在预制的光孔内挤压出匹配的内螺纹，不需要额外的攻丝工序，能大幅提升装配线的作业效率，尤其适合厚度在0.8mm到3mm之间的冷轧钢板、铝合金薄板、工程塑料件的连接场景。

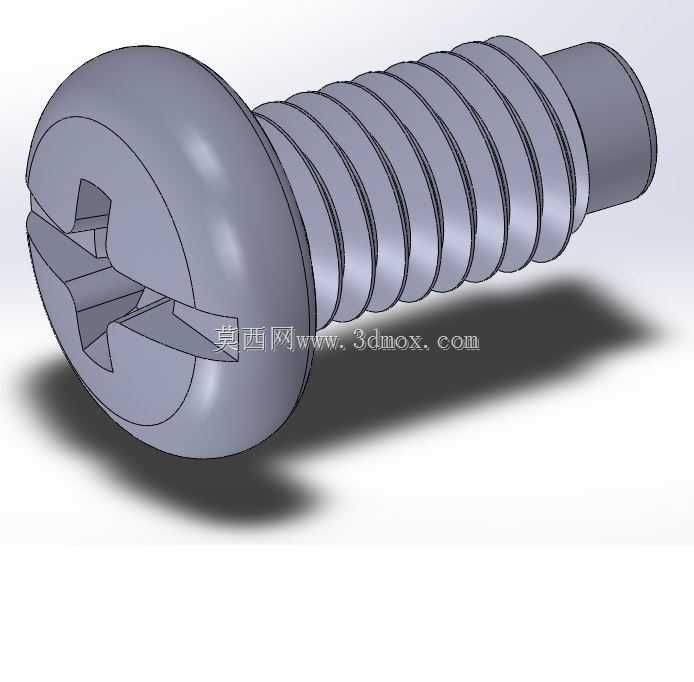

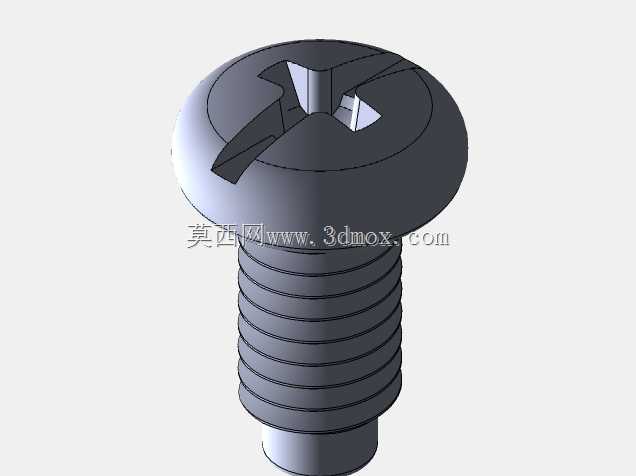

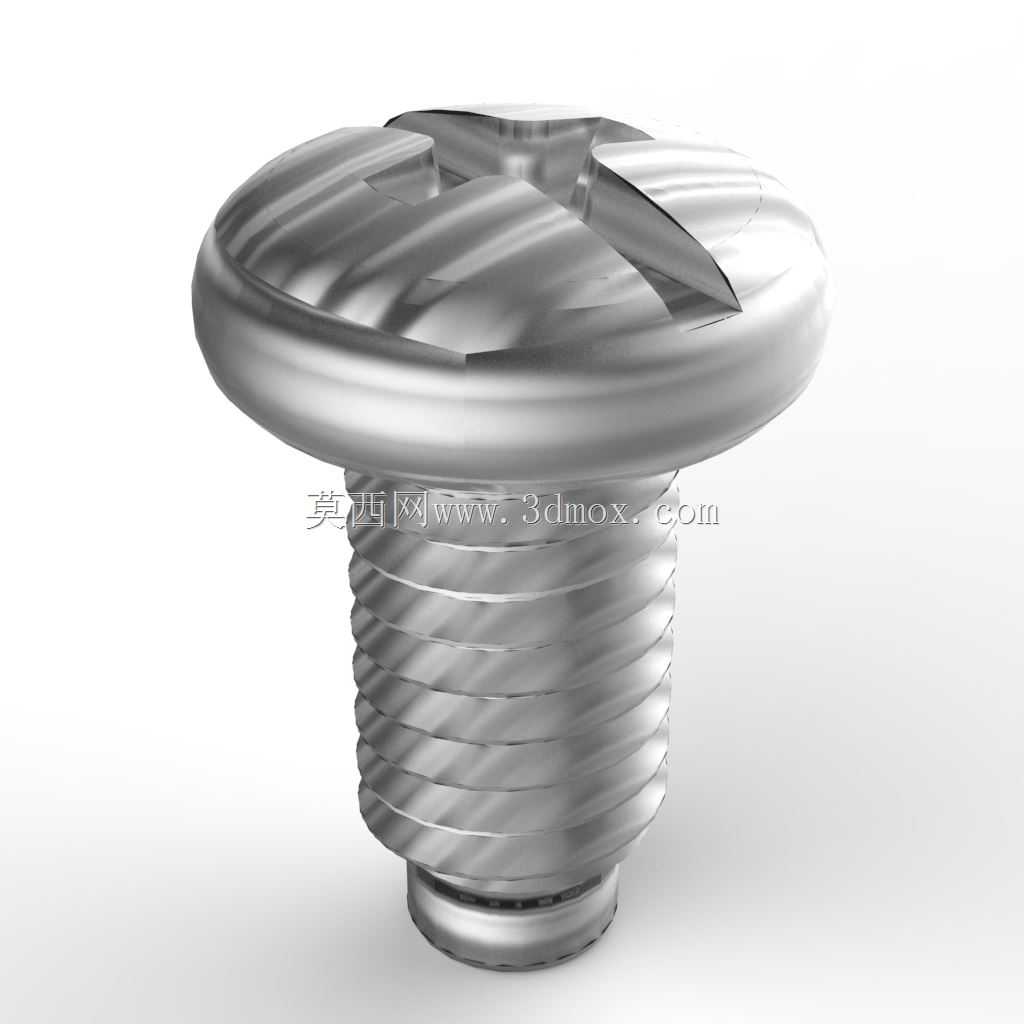

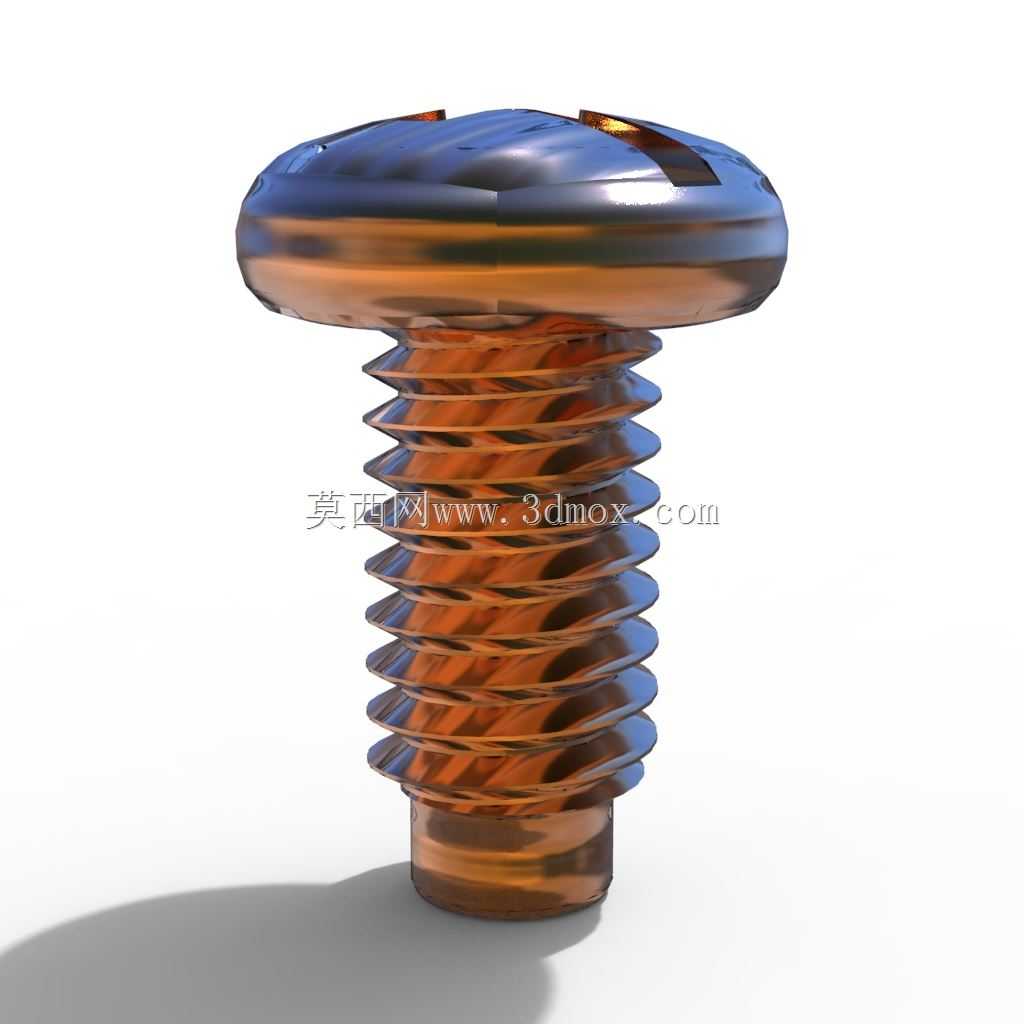

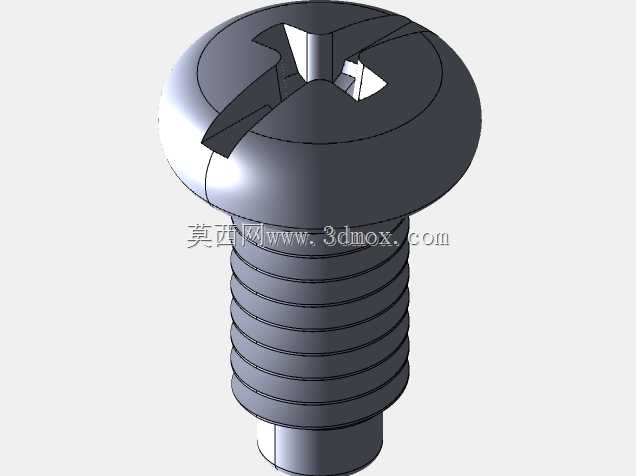

从结构设计的角度看，盘头的头部造型是经过多场景验证的选型结果：头部采用圆弧过渡的盘形结构，相比沉头螺钉，它不需要在被连接件表面加工沉头孔，对被连接件的表面强度破坏更小，同时较大的头部承压面可以有效分散锁紧时的压应力，避免在较软的塑料件、薄铝板表面压出凹痕，影响装配外观和连接可靠性。头部的驱动槽采用十字槽设计，相比一字槽，它对螺丝刀的对中容错率更高，自动化装配时的批头导向性更好，不容易出现滑牙、槽口崩裂的问题，能适配电动螺丝刀的高速锁紧作业，在批量装配的产线上能有效降低不良率。

螺纹段的设计也充分考虑了实际装配的需求：靠近头部的位置有一段无螺纹的光杆段？不对，这款螺钉的螺纹是从头部下方向螺杆末端延伸，靠近末端的位置有一段导向柱，没有螺纹，装配时这段光杆可以先插入预制的安装孔内，实现螺钉的初步定位，避免拧入时螺纹歪斜导致的孔位涨裂、螺纹错牙问题。螺纹的大径、中径、小径的公差配合经过反复校核，针对不同材质的被连接件，拧入时的扭矩曲线平稳，不会出现突然的扭矩跳变导致的拧断、滑牙问题。牙顶的锐边做了微小的倒钝处理，既保证足够的切入能力，又不会因为牙尖过于锋利在拧入时刮下过多的基材碎屑，残留在装配结构内部造成卡滞、短路等隐患。

安装边界方面，这款螺钉的头部直径比螺纹大径大出约一倍，设计安装孔时，光孔的直径需要比螺纹大径小0.2mm到0.5mm，根据基材的硬度调整：硬铝、冷轧钢这类硬度较高的基材，光孔直径可以取螺纹大径的0.85倍左右，ABS、PC这类工程塑料基材，光孔直径可以取螺纹大径的0.8倍，保证螺纹牙型有足够的咬合量，同时不会因为过盈量太大导致基材开裂。锁紧时的扭矩需要根据基材材质调整，钢板连接时扭矩控制在1.2N·m到1.8N·m之间，塑料件连接时扭矩需要降低到0.6N·m到1.0N·m，避免扭矩过大导致螺纹滑牙、柱位断裂。头部的高度设计也充分考虑了空间限制，盘头的头部高度约为头部直径的0.4倍，在需要低轮廓安装的场景下，不会因为头部过高占用过多的装配空间，同时圆弧的头部顶面没有尖锐棱角，装配完成后不会划伤操作人员、也不会刮破相邻的线束、密封件等周边零件。

在实际的阀块类产品装配中，这类螺钉常用来固定阀块上的小型附件，比如电磁阀的接线盒盖、小型传感器的安装支架、铭牌标识牌等，因为这类附件的基材多为薄钢板或者工程塑料，不需要太大的锁紧力，盘头的大承压面可以保证长期使用后不会因为振动、温度变化导致的应力松弛出现连接松动。十字槽的设计也方便后期维护时的拆卸，不需要特殊的批头，普通的十字螺丝刀就可以完成拆装作业，售后维护的成本更低。建模时需要注意螺纹收尾处的过渡处理，不能出现直角台阶，否则实际生产时搓丝工艺很难实现，同时头部和螺杆的交接处需要做微小的圆角过渡，避免热处理时出现应力集中导致的头部断裂问题，这些细节都是实际量产时必须考虑的工艺性问题，也是三维建模时不能忽略的结构细节。
