双轴式工业塑料撕碎处理设备结构设计

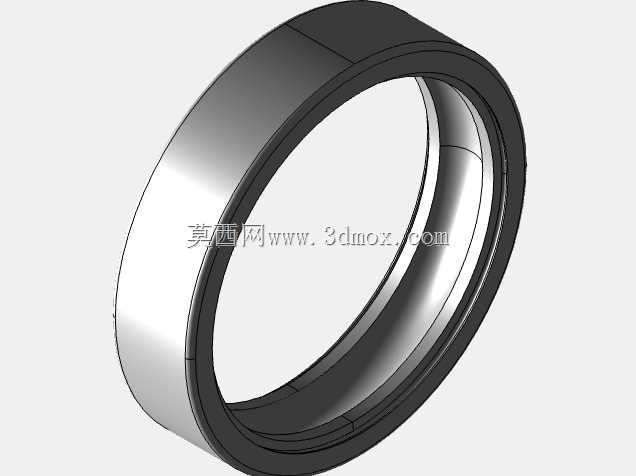

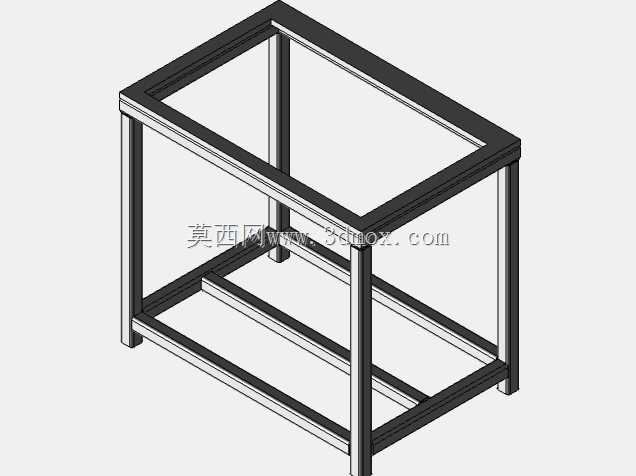

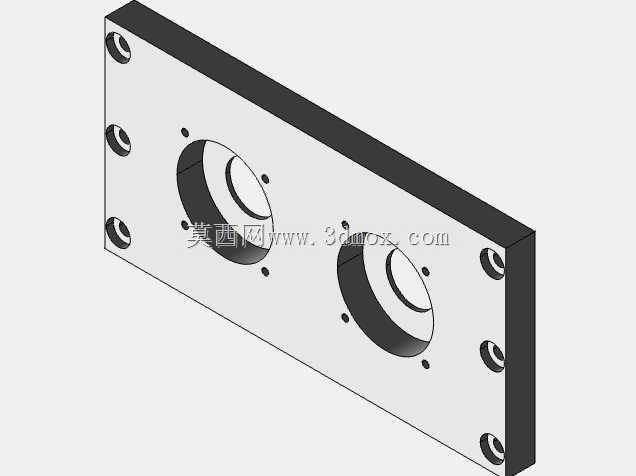

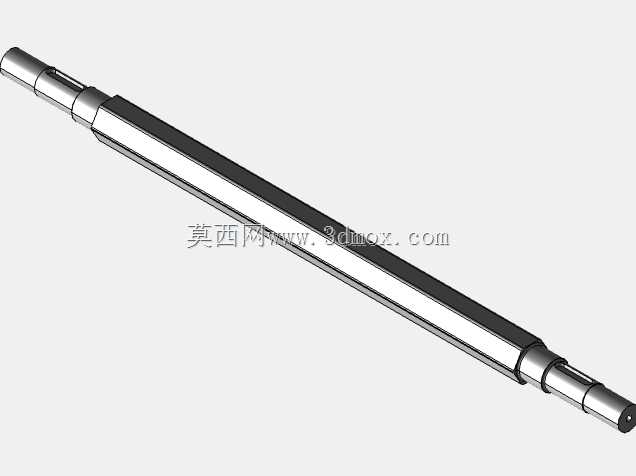

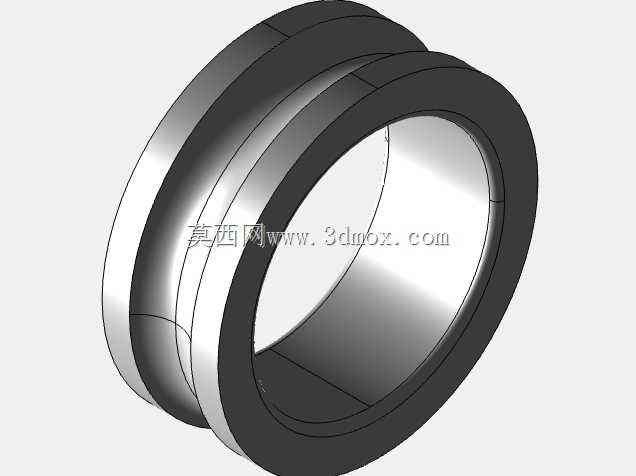

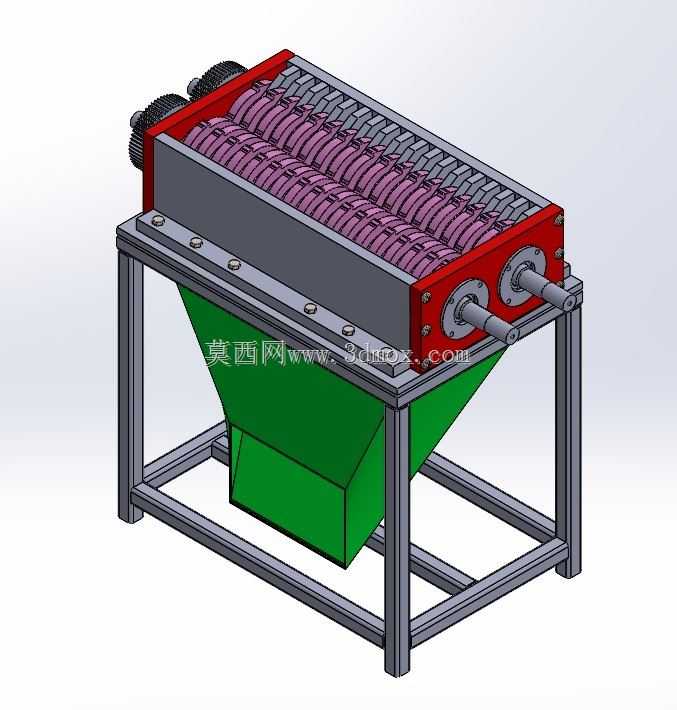

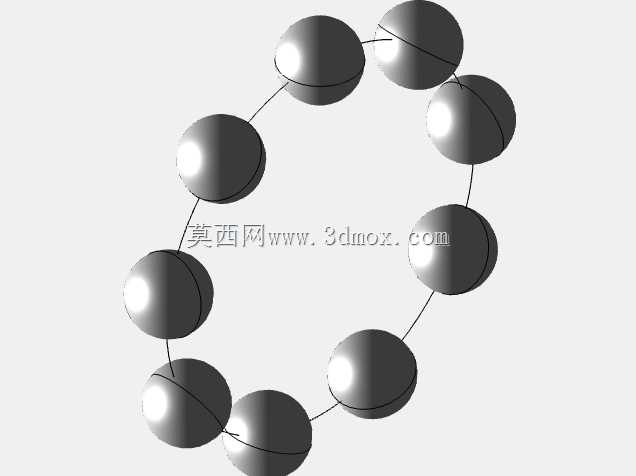

　　在工业固废处理、塑料回收再生的作业场景中，这类双轴撕碎设备是前端减容处理环节的核心作业单元，区别于单轴粉碎设备的高速切削逻辑，双轴结构依靠两根平行轴上的交错刀盘做低速差速啮合，靠剪切、撕扯、挤压的复合作用力完成物料破碎，能适配从硬质注塑浇口料、厚壁塑料管材，到软质塑料薄膜、编织袋类易缠绕物料的处理需求，不会出现单轴设备处理软料时的缠轴堵料问题。从实际落地的安装边界来看，整机采用方管焊接框架作为承载底座，底部预留了接料斗的安装空间，出料端可直接对接皮带输送机或者集料箱，设备整体的重心落在框架的四个支撑脚位置，安装时不需要做特殊的混凝土预埋基础，只要保证安装地面的水平度误差控制在每米2mm以内，就能避免运行过程中因刀轴偏载带来的轴承异常磨损问题。设备上部的破碎腔采用加厚钢板焊接成型，腔体内壁没有多余的突出结构，能避免物料在破碎过程中出现架桥卡滞的情况，两根平行的刀轴两端采用带座外球面轴承固定在腔体两侧的端板上，轴承座与端板之间预留了调整垫片的安装位置，长期运行出现刀盘间隙磨损变大的情况时，可以通过增减垫片调整两根轴的中心距，保证刀盘之间的啮合间隙始终维持在合理范围，不需要整体更换刀轴组件就能恢复破碎精度。

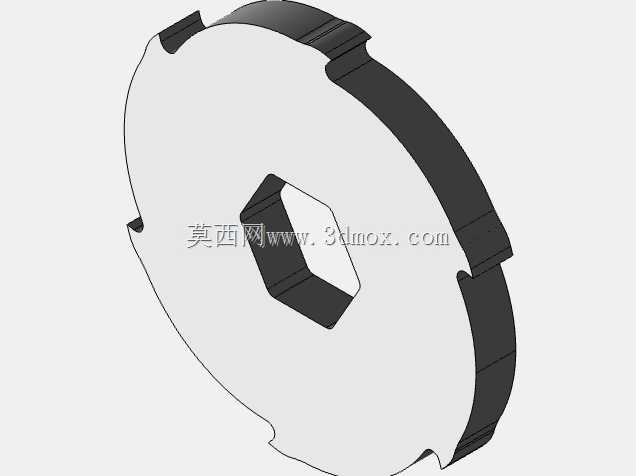

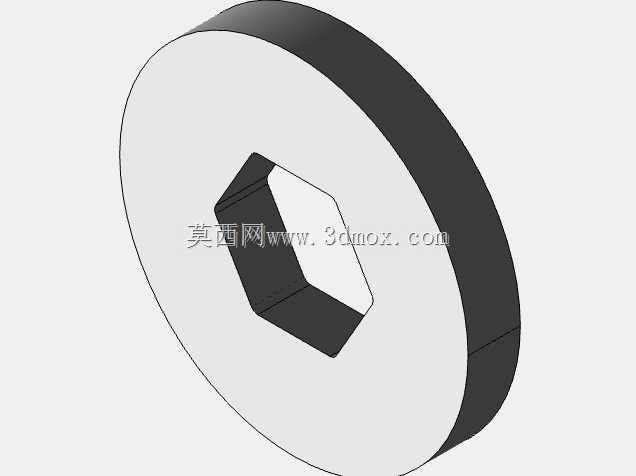

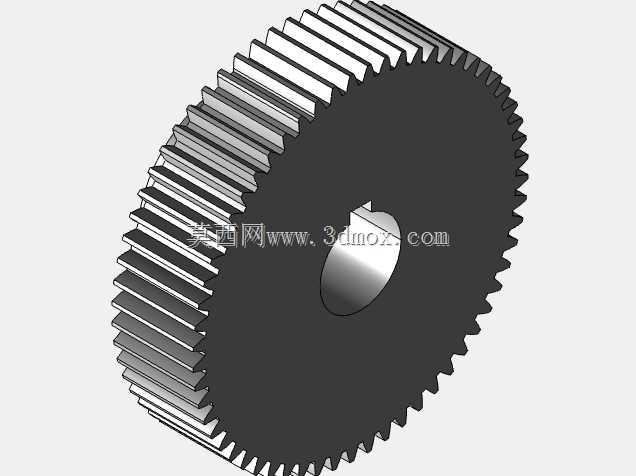

　　刀盘部分采用交错排布的结构设计，每一片刀盘上的刀齿都做了圆弧过渡处理，避免尖锐棱角在咬合硬料时出现崩齿问题，相邻轴上的刀盘互相嵌入对方的刀齿间隙中，物料进入破碎腔后，会被相向转动的刀齿牢牢咬住，随着刀轴转动被逐步撕扯成尺寸均匀的碎块，碎块尺寸由刀盘的厚度和刀齿间隙决定，不需要额外加装筛网就能控制出料粒度，减少了筛网磨损更换的维护成本。设备的动力输入侧预留了标准的轴伸连接位，可以根据处理产能需求匹配不同功率的减速电机，通过联轴器直连或者链轮传动的方式驱动两根刀轴做差速转动，相比齿轮传动的结构，链轮传动的方式能在遇到不可破碎的硬物卡滞时，通过链条的过载缓冲保护刀齿和电机不会被瞬间冲击力损坏。

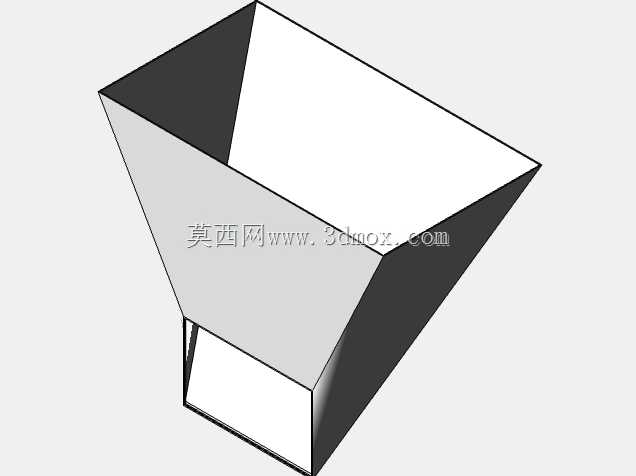

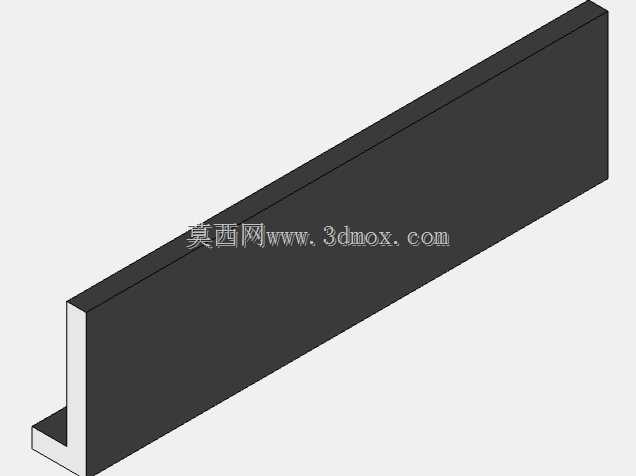

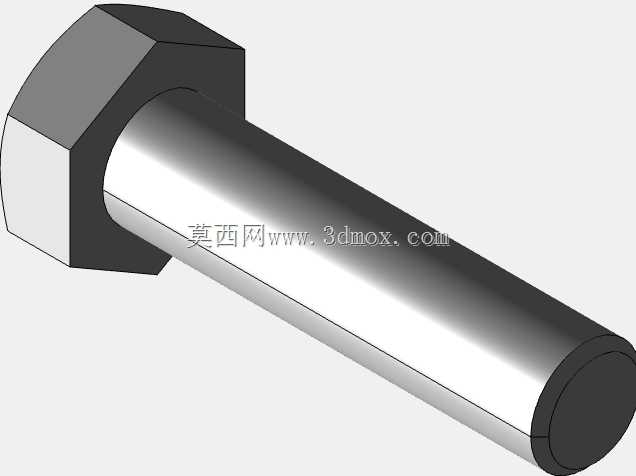

　　下部的接料斗采用倾斜式的溜槽结构，溜槽的倾斜角度大于塑料碎料的自然安息角，破碎后的物料能依靠自重顺利滑落到出料位置，不会在斗内出现积料残留的问题，接料斗与上部框架采用螺栓连接的方式固定，后期需要清理腔体内残留物料或者检修刀盘时，可以快速拆卸接料斗腾出操作空间。从结构设计的安全角度考虑，破碎腔的上部进料口做了向内延伸的挡边结构，能避免破碎过程中碎料从进料口飞溅出来伤到操作人员，设备整体的外露转动部件都预留了安全防护罩的安装孔位，现场安装时可以根据安全规范加装防护罩，完全符合工业设备的安全防护要求。

　　这类设备除了处理塑料类物料外，调整刀盘的材质和齿形后，也能适配废纸、废橡胶、小型工业边角料的减容处理需求，在中小型回收站、注塑车间边角料回收、废塑料再生加工厂等场景都能适配，设备整体结构没有复杂的特殊定制零件，大部分结构件都可以采用常规的钢板、方管加工制作，刀盘部分可以根据处理物料的耐磨需求选择不同的热处理工艺，兼顾制造成本和使用寿命。在三维建模过程中，所有的装配配合位置都按照实际加工公差做了预留，轴承座的安装孔、刀盘与轴的配合位、框架的连接孔位都做了参数化设计，调整处理产能需求时，可以通过修改轴长、刀盘数量的参数快速衍生出不同规格的设备型号，不需要重新搭建整体模型框架，能大幅缩短同系列设备的设计开发周期。
