多自由度铰接式工业夹持机械臂结构

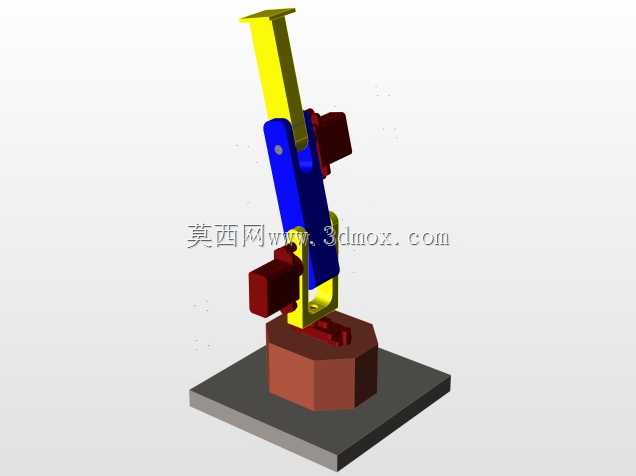

这套铰接式机械臂结构，核心面向小负载工位的重复定位作业场景，常见于3C电子零部件分拣、小型工件上下料、实验室样本转运这类对作业半径要求不高，但需要灵活调整末端姿态的工况。从结构布局来看，底座采用方形安装板搭配多边形承重座的设计，安装板预留了足够的螺栓孔位，可直接固定在铝型材工作台、流水线侧边支架或者专用设备台面上，安装边界的孔位间距适配主流工业型材的安装槽距，不需要额外加工过渡连接板就能完成固定，能大幅缩短现场安装的调试周期。承重座内部预留了驱动元件的安装空间，不管是配置步进电机搭配谐波减速器，还是采用旋转气缸驱动底座回转，都有足够的容纳空间，不会出现驱动元件外露干涉周边管线的问题。

臂体部分采用分段铰接设计，大臂与底座回转座之间通过铰接轴连接，可实现竖直平面内的俯仰摆动，大臂段采用槽型截面结构，在保证结构刚性的前提下尽可能降低自身重量，减少驱动端的负载损耗，小臂与大臂的铰接位置配置了可调式限位结构，可根据实际作业的角度需求调整机械硬限位，避免软件限位失效时臂体超程碰撞周边设备。末端夹持部分采用平行夹爪的安装接口，夹爪与小臂的连接位置预留了角度调整空间，可根据工件的拾取角度调整夹爪的安装朝向，不需要重新加工连接法兰就能适配不同的拾取姿态。

从设计思路上，这套结构优先考虑了工况适配的灵活性，所有铰接位置都预留了润滑脂注油通道，长期运行时不需要拆解臂体就能完成铰接副的润滑维护，降低日常运维的工作量。臂体的走线采用内置线槽设计，驱动线缆、传感器信号线都可以从臂体内部的空腔穿过，避免臂体摆动过程中线缆外露被剐蹭磨损，也能减少外部管线对臂体运动范围的干涉。整体作业半径覆盖底座中心向外300mm范围，竖直方向的升降行程可满足150mm高度差内的工件转运需求，末端额定负载适配5kg以内的工件，完全覆盖小型零部件搬运、装配工位的负载要求。

在实际应用中，这套结构可以根据不同的工位需求更换末端执行器，除了标配的平行夹爪，也可以换装真空吸盘、磁性吸座或者小型拧紧轴，拓展应用在小零件装配、标签贴合、工件检测等不同工位。臂体的各个结构件都采用了模块化设计，大臂、小臂、铰接座、底座都是独立的可替换单元，某一部分出现磨损或者需要调整臂长时，只需要更换对应段的结构件即可，不需要整体替换整套臂体，能降低设备的后期维护成本。铰接轴的配合采用间隙可调的设计，长期运行出现铰接间隙时，可通过调整轴端的锁紧螺母消除配合间隙，保证臂体的重复定位精度不会因为长期磨损出现大幅衰减。

考虑到工业现场的安装兼容性，底座安装板的厚度达到8mm，采用普通碳钢加工即可满足承重要求，不需要使用特殊的高强度合金材料，加工成本可控。臂体部分的结构件如果对自重有更高要求，也可以替换为铝合金材质，在保证刚性的前提下进一步降低运动惯量，提升臂体的运动响应速度。所有铰接位置的轴承都采用标准深沟球轴承，属于工业领域的通用标准件，采购替换非常方便，不需要定制特殊规格的轴承配件，能减少备件的库存压力。

这套结构在设计时也充分考虑了安全防护需求，臂体的所有运动边缘都做了圆角处理，没有尖锐的突出结构，避免臂体运动过程中剐蹭操作人员或者周边管线。各个运动段的外侧都预留了传感器安装位，可在铰接位置安装原点传感器、限位传感器，配合控制系统实现精准的原点复位和超程保护，满足工业设备的安全规范要求。对于需要在洁净环境使用的场景，臂体外侧也可以加装防尘护罩，避免铰接位置的润滑脂溢出污染作业环境，适配电子装配、医药生产这类对洁净度有要求的作业场景。
