直流行星减速电机100转输出结构

这款减速传动单元在小型自动化执行场景中适配性极强，常见于小型输送线的动力驱动、智能仓储的分拣拨杆动力、医疗设备的精密进给机构、家用智能电器的执行端动力输出，也可用于小型机器人关节的动力源，覆盖需要低转速大扭矩输出的各类紧凑安装场景。从输出特性来看，原动机部分为24V直流供电的有刷电机，空载输出转速4500转，搭配行星齿轮减速结构后，最终输出轴转速稳定在100转，输出扭矩经过齿轮组放大后，可满足常规轻载传动的扭矩需求，相比直接使用高速直流电机，搭配减速结构后可避免负载端直接承受电机的高转速低扭矩输出特性，降低启动瞬间的冲击，提升传动系统的运行稳定性。

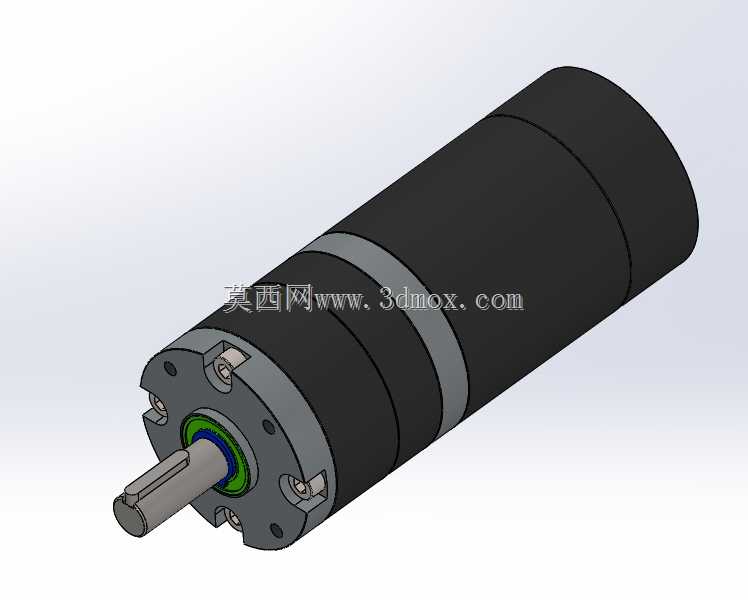

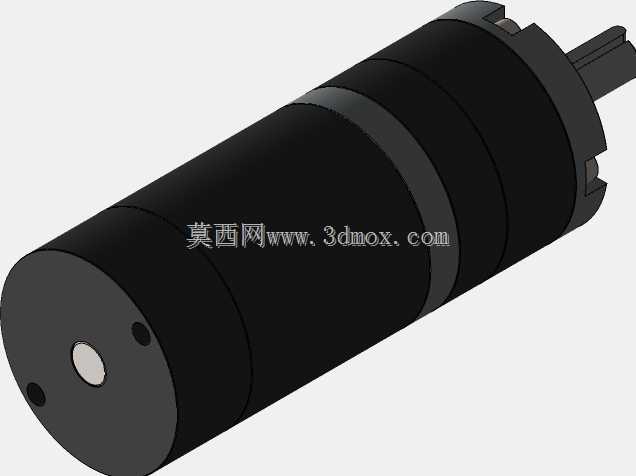

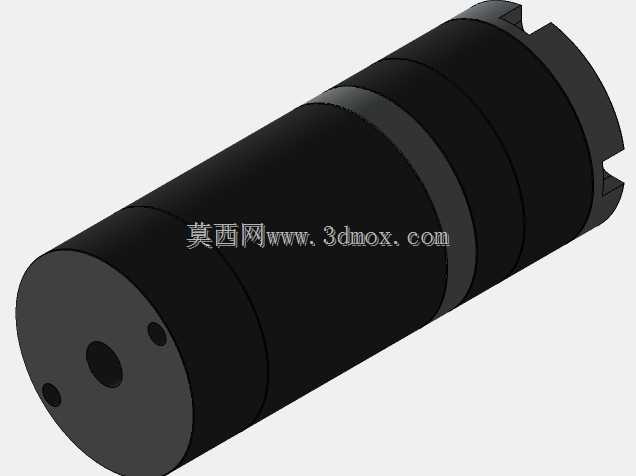

设计层面采用了同轴式行星减速布局，电机本体与减速箱直接串联安装，整体为圆柱形结构，输出轴从减速箱端盖中心伸出，端盖上预留了圆周均布的安装孔位，可直接通过螺栓固定到设备的安装立板上，无需额外设计转接支架，能有效压缩设备的安装空间占用。行星减速结构采用内齿圈固定、太阳轮输入、行星架输出的常规传动方案，齿轮组的传动比经过匹配计算，刚好将电机的高转速降到目标输出转速，齿轮啮合间隙控制在常规传动的合理范围内，既保证传动效率，也避免间隙过大导致的输出端回差超标，适配对传动精度有基础要求的场景。

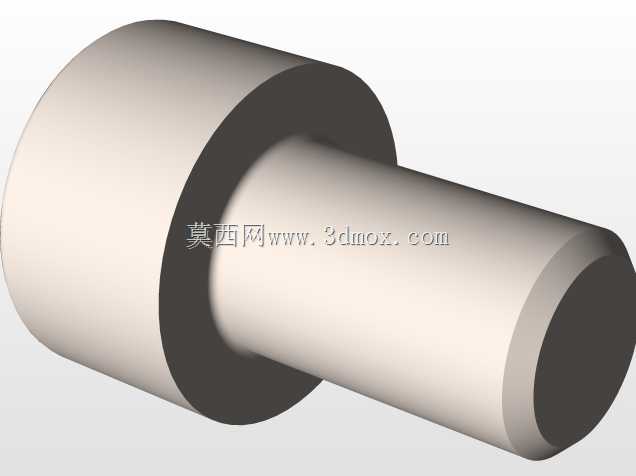

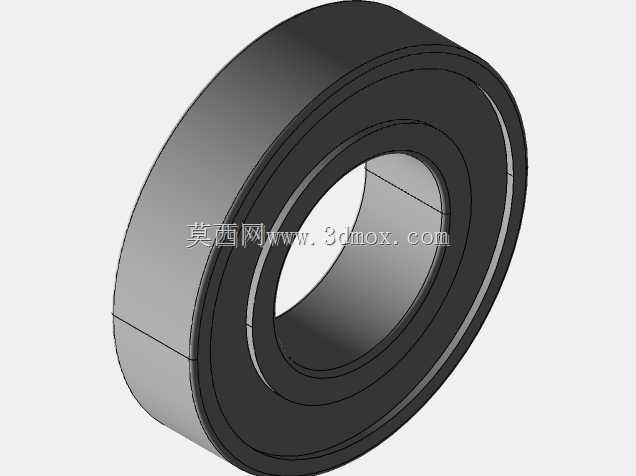

从安装边界来看，整体为等直径圆柱结构，减速箱段与电机本体段外径保持一致，安装时仅需要在设备安装板上开出对应输出轴的过孔，再匹配端盖上的安装孔位打螺纹孔即可完成固定，输出轴为单扁位结构，可直接搭配带D型孔的同步轮、联轴器或者驱动轮使用，无需额外加工键槽，简化了配套零件的加工流程。端盖处设置了轴承与密封结构，输出轴转动时的径向跳动量控制在合理范围，可承受一定的径向负载，满足常规直连传动或者带轮传动的受力需求。

实际选型使用时需要注意，该款减速电机的供电为直流24V，搭配驱动电路时需要匹配对应的额定电流参数，避免过载烧毁电机；安装时要保证输出轴与被驱动部件的同轴度，避免额外的径向力施加到输出轴上，加速轴承与齿轮的磨损；由于行星减速结构的特性，该款电机不适合长时间堵转运行，选型时需要预留足够的扭矩余量，保证运行时负载在额定输出扭矩范围内。结构建模时还原了内部行星轮、太阳轮、内齿圈的啮合关系，也还原了端盖安装孔、输出轴扁位、电机壳体的分段结构，可直接用于设备的整体装配干涉检查，也可作为同类型减速电机选型时的结构参考，帮助设计人员快速确认安装尺寸与空间占用，缩短设备开发的结构设计周期。
