NEMA17规格MS17HD2步进电机结构建模

在桌面级自动化设备、小型数控雕铣装置、3D打印运动轴、实验室精密位移平台这类对安装空间有严格限制的场景里，42机座号的步进电机一直是选型清单里的高频选项，本次建模的NEMA17规格MS17HD2步进电机，正是针对这类小空间高精度传动需求完成的全尺寸结构复刻。建模过程没有直接套用通用电机的参数模板，所有结构尺寸均对照实物测绘完成，再和厂商公开的规格表做交叉核验，确保每一处安装边界、配合尺寸都能直接对接实际装配需求，不需要使用者再做二次尺寸修正。

从实际应用场景来看，这类小规格步进电机常被用在设备的X/Y/Z进给轴、小型物料分拣机构的摆臂驱动、点胶设备的针头位移控制、智能门禁的锁舌传动结构里，这类场景的共性是不需要太大的输出扭矩，但对安装定位精度、轴系同轴度、接线端的布局合理性有较高要求，建模时也针对性还原了这些细节。输出轴采用标准D型切边结构，和配套的同步轮、联轴器配合时可以有效避免传动打滑，轴伸长度、轴径尺寸完全匹配常用的42步进电机配套传动件规格，设计人员做机构装配时可以直接调用标准件库的联轴器、同步轮完成配合，不需要额外调整配合公差。

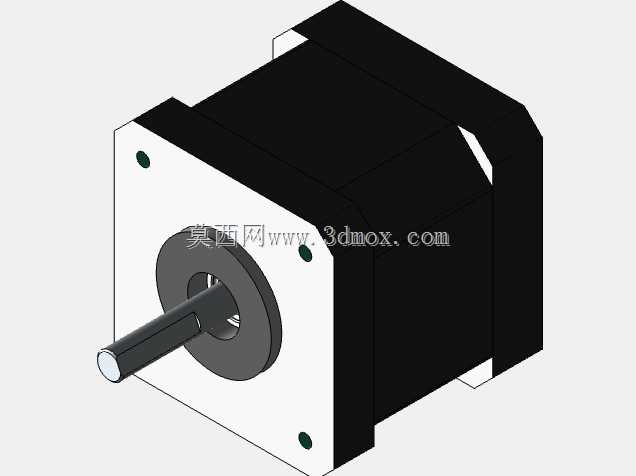

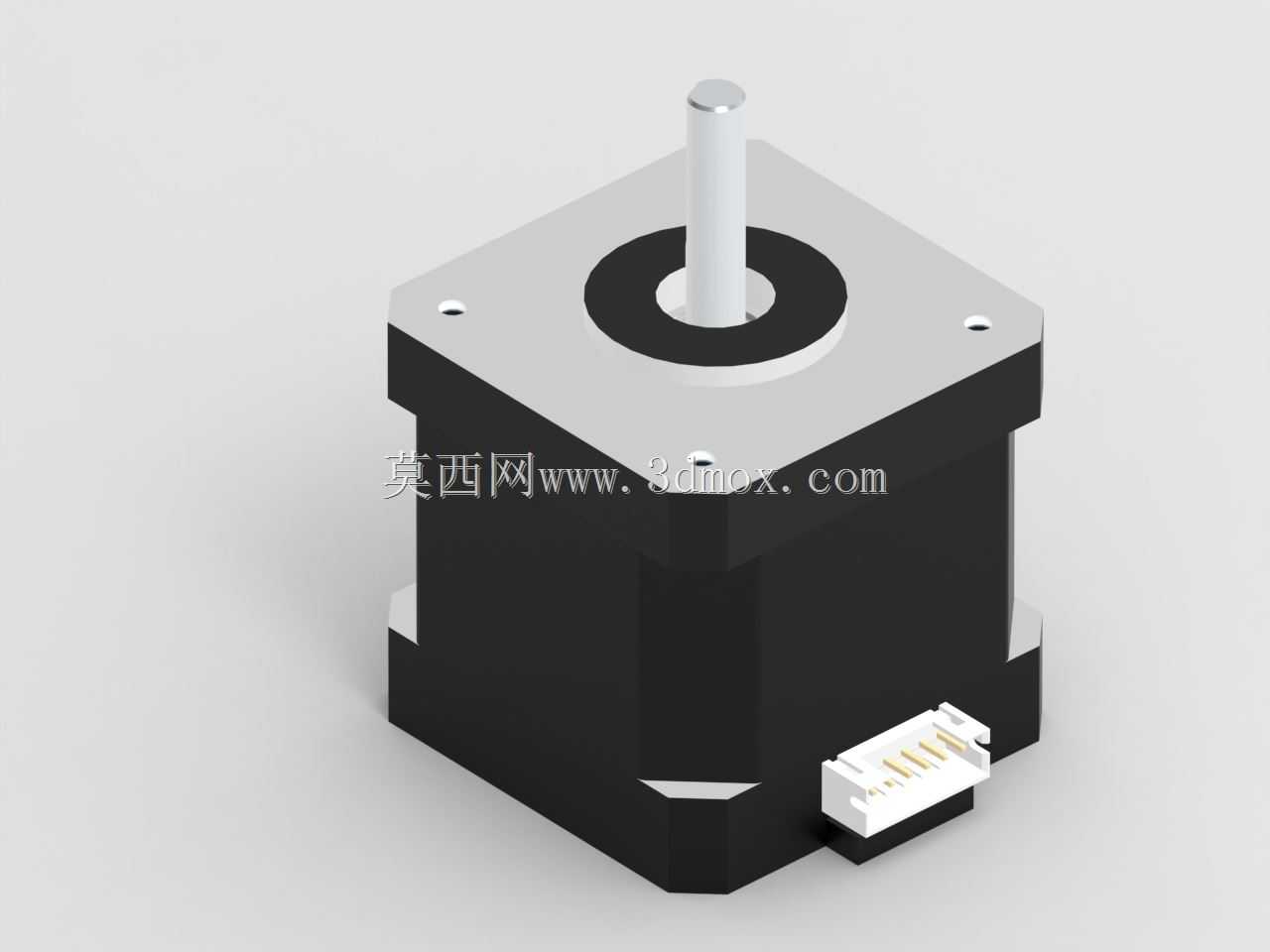

电机本体的外形采用方形机座设计，四个安装孔的孔位严格遵循NEMA17标准的安装孔距，安装面的平面度在建模时做了基准约束，确保模型导入装配体后，和设备安装板的贴合面不会出现干涉或者间隙过大的问题。机座侧面的接线插座采用卧式贴片布局，插座的引脚间距、插接口深度都按照实物尺寸还原，做布线设计时可以准确预留接线空间，避免出现接线后插座和周边结构件碰撞的问题。电机端盖的止口尺寸、轴承位的配合公差也在模型里做了体现，做传动结构同轴度校验时，可以直接以模型的轴承位为基准做轴系跳动仿真，不需要额外补充基准特征。

从设计思路上，整个建模过程优先保证装配可用性，而非单纯的外观还原：机座的倒角、散热槽的尺寸都和实物保持一致，既不会因为过度简化导致装配时出现干涉误判，也不会因为添加过多非必要的工艺细节导致模型占用过多装配资源。转子部分的内部结构虽然做了适度简化，但外部的所有装配接口、安装尺寸都做到了和实物1:1对应，不管是做设备的整体结构布局、运动仿真干涉检查，还是做安装工装的设计，都可以直接调用该模型完成设计工作。

考虑到实际选型时的安装边界问题，模型的总长度、轴中心到安装面的高度、接线座突出机座的尺寸都做了精准还原，设计人员在做设备内部空间排布时，可以准确核算电机安装后占用的空间，提前预留出接线、散热的间隙，避免实际装配时出现电机和周边线束、结构件干涉的问题。另外，电机输出轴的台阶尺寸、轴端卡簧槽的位置也都按照实物测绘尺寸建模，做轴上零件的轴向定位设计时，可以直接参考模型尺寸选用配套的卡簧、轴套等标准件，减少选型核对的工作量。

在小型自动化设备的设计流程里，这类标准规格的传动部件模型精度直接影响整体设计效率，很多通用模型因为安装孔位偏差、轴伸尺寸不对，导入装配后需要反复修正，反而拖慢设计进度。这个模型在测绘阶段就对每一个装配相关的尺寸做了三次以上的复测，确保和实物的尺寸偏差控制在机械设计允许的公差范围内，不管是用于前期方案的空间排布，还是用于后期施工图纸的安装尺寸标注，都能满足结构设计人员的使用需求。
