内螺纹连接手动截止阀结构设计

这款手动截止阀的结构设计，核心围绕通用管路系统的流体截断需求展开，适配水、蒸汽、常规气体、低压油类等多种介质的输送场景，在民用给排水、小型工业蒸汽支路、普通气动回路、中小型设备润滑管路中都能见到同类结构的应用，主要承担管路介质的通断控制功能，不做精准流量调节使用，依靠密封副的紧密贴合实现零泄漏截断。

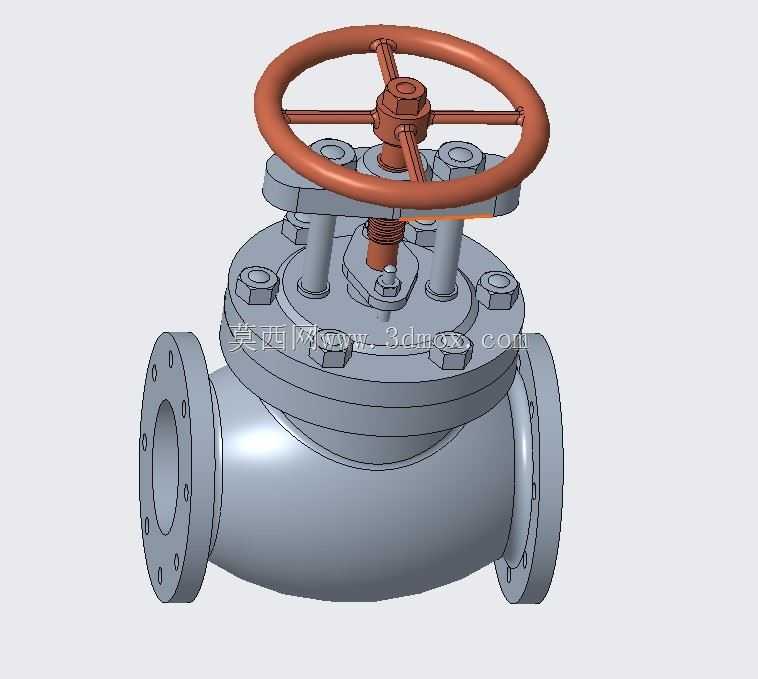

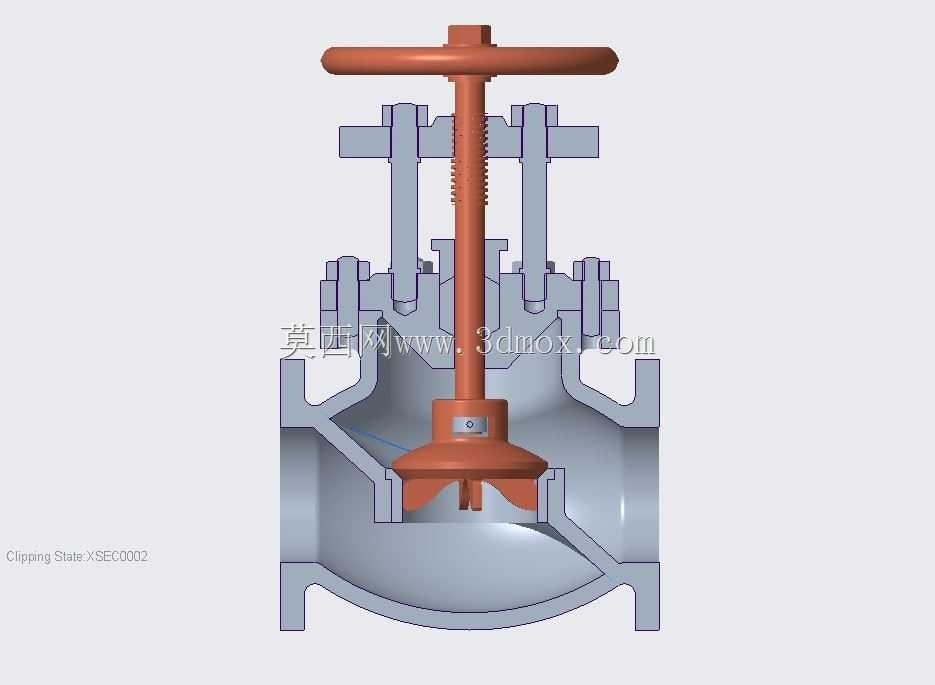

从结构设计逻辑来看，整体采用圆柱形阀体作为承压主体，这种阀体构型的优势在于壁厚均匀性好，铸造或机加工过程中应力分布更合理，能承受中等压力等级的管路载荷，不会因为局部结构突变出现应力集中导致的阀体开裂问题。内部的阀座密封面设计为平面贴合结构，搭配扁平结构的阀瓣，相比锥面密封的截止阀，平面密封的加工容错率更高，后期维护研磨密封面也更易操作，对安装同轴度的要求更低，适合非高精度安装的民用及普通工业场景。阀杆采用精密加工的梯形螺纹传动，梯形螺纹的传动效率适中，自锁性能可靠，不会因为管路介质的反向推力出现阀杆自行回转导致的密封失效问题，操作手轮的力矩传递更平稳，开关过程中不会出现卡滞或突跳的情况。

阀瓣位置加装了弹簧加载结构，这个设计的核心作用有两点：一是在阀门关闭到位后提供持续的密封预紧力，抵消介质压力波动对密封面的冲击，避免因为管路压力瞬时升高导致阀瓣被顶起出现内漏；二是在阀门开启的初始阶段，弹簧的预紧力可以辅助阀瓣快速脱离阀座密封面，减少密封面之间的长时间摩擦，延长密封副的使用寿命。进出口端采用内螺纹连接形式，这种连接方式的优势在于现场安装无需额外焊接或法兰配对作业，只需要匹配对应公称通径的外螺纹管路即可完成安装，安装效率高，后期拆卸维护也更方便，适合公称通径不大、压力等级中等的支路管路使用，不需要复杂的安装工装，普通管工即可完成现场装配。

从安装边界尺寸来看，整体结构的轴向长度按照常规内螺纹截止阀的安装距设计，不会占用过多的管路布置空间，手轮的操作高度预留了足够的操作空间，安装时不需要额外预留过大的操作净空，手轮直径匹配操作力矩设计，单人徒手即可完成全开全关操作，不需要加接延长力臂，避免因为力矩过大导致阀杆弯曲或密封面压溃。阀体的流道采用直通式构型，介质流动方向为低进高出，这种流道设计的流阻虽然比闸阀略高，但密封性能更可靠，而且截止阀的结构长度更短，适合对安装空间有一定限制的管路场景。

在细节结构处理上，阀杆与阀体之间的密封采用常规填料密封结构，填料压盖通过两侧的螺栓调节压紧力，当填料出现磨损泄漏时，不需要拆解整个阀门，只需要均匀拧紧压盖螺栓即可补偿填料的磨损量，维护成本极低。阀体与阀盖的连接采用法兰螺栓连接，中间加装密封垫片，承受阀体内的介质压力，连接螺栓的数量和规格按照公称压力等级计算选取，保证在额定压力下不会出现连接面泄漏。手轮采用轮辐式结构，既保证了操作时的强度，又尽可能降低了整体重量，表面做了防滑处理，沾有少量油污或水的情况下也能可靠操作，不会出现打滑问题。

需要注意的是，这类手动截止阀安装时需要严格遵循低进高出的流向要求，如果反向安装，会导致阀门关闭后介质压力长期作用在阀瓣上方，开启时需要克服极大的介质推力，操作力矩陡增，同时长期反向承压会导致阀杆填料承受额外的介质压力，容易出现外漏问题。另外这款阀门的密封副适配常规非腐蚀性介质，如果用于腐蚀性介质场景，需要更换对应的密封面材质和阀体材质，现有结构的材质选型仅针对常规通用介质设计。整体结构没有复杂的异形零件，所有零部件都可以通过常规机加工工艺完成加工，不需要特殊的定制工装，制造成本可控，适合批量生产应用，在常规管路系统中可以替代同规格的闸阀做截断使用，密封可靠性比普通低压闸阀更高，维护频次更低。
