18英寸重型管子钳结构设计方案

　　在民用给排水施工、工业工艺管道布设、油气输送管线日常运维、消防管路检修等场景里，18英寸规格的管子钳是管路作业人员随身配备的核心夹持类手动工具，适配的作业管径覆盖常规家装水管到中型工业工艺管道区间，既可以满足小空间内带压管线的紧固拆卸需求，也能应对长距离管线铺设过程中螺纹接口的大扭矩旋合作业，相比活动扳手、普通固定扳手，它的钳口咬合结构可以牢牢抱紧圆形管件外壁，不会因为施力过程打滑刮伤管件镀层，也能避免施力点偏移造成的管件变形问题。

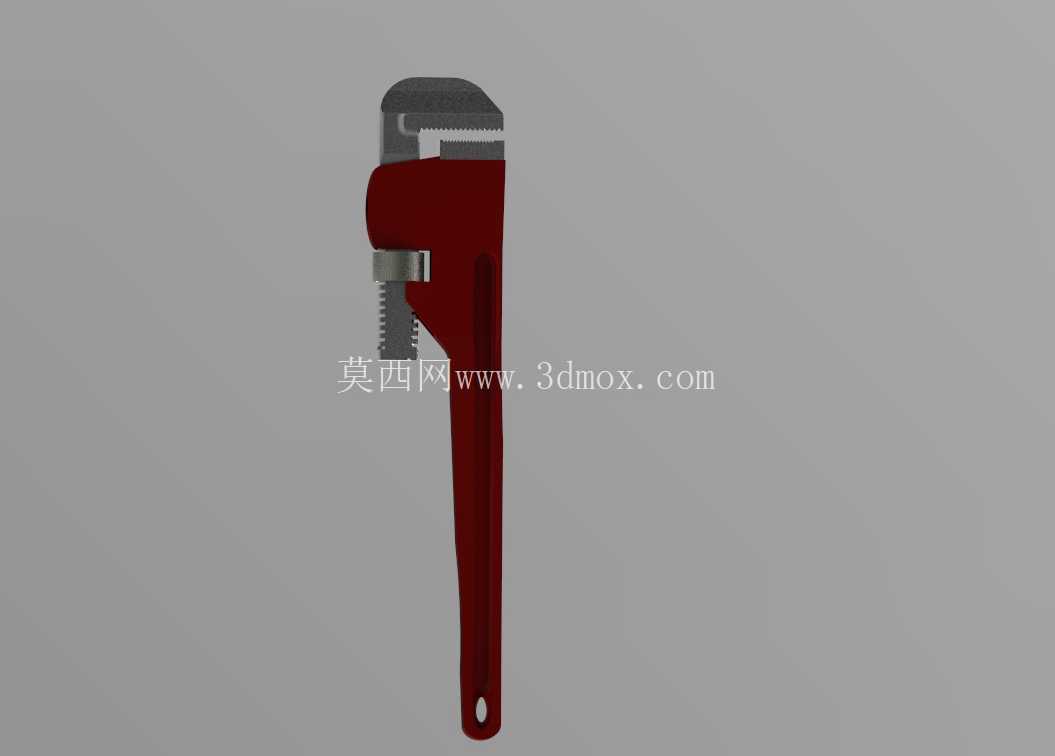

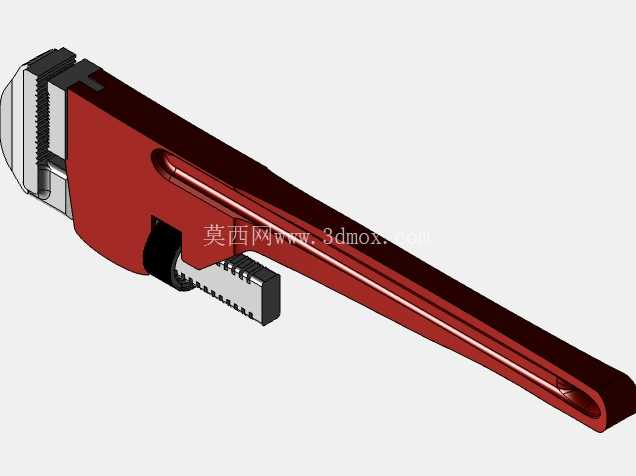

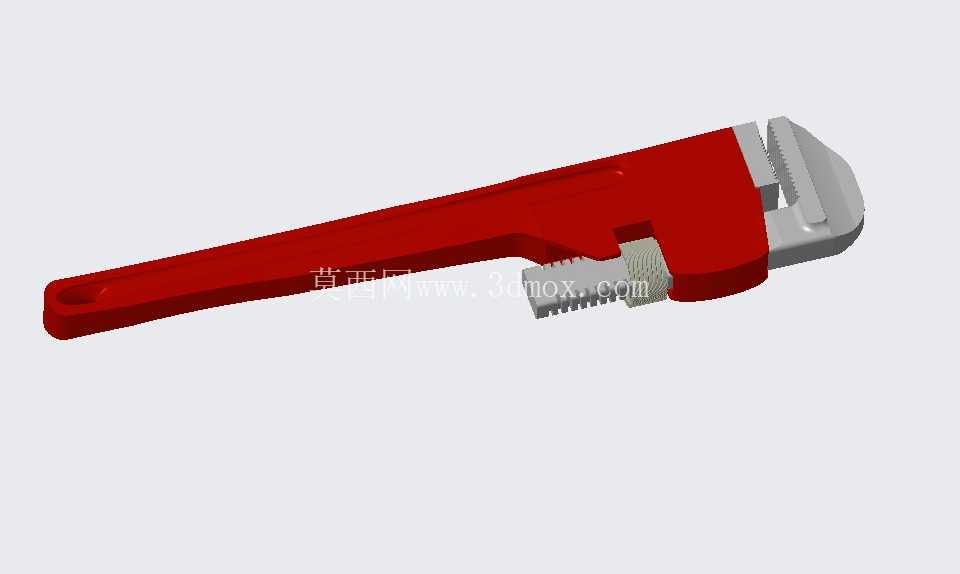

　　这款管钳的整体结构分为固定钳身、活动钳颚、调节螺母、手柄握持段四个核心部分，固定钳身和长手柄采用一体化铸造成型，材料选用高强度可锻铸铁，兼顾结构刚性和抗冲击韧性，在大扭矩施力时不会出现钳身弯折、钳口崩裂的问题；活动钳颚通过钳身内部的导向槽实现直线位移，配合带梯形螺纹的调节螺母，可以连续调整钳口的开合幅度，适配不同外径的圆形管件，钳口的咬合齿采用斜向排布的锯齿结构，齿尖做了淬火硬化处理，硬度达到HRC58-62，咬合管件时齿尖可以嵌入管件表层的氧化层或镀层，施力过程中不会出现打滑脱开的问题，同时齿形的倾斜方向和施力旋转方向匹配，正向旋紧时咬合力会随着扭矩增大自动锁紧，反向拆卸时只需轻推钳身即可快速松脱调整位置。

　　设计过程中首先要明确18英寸规格对应的作业边界：手柄总长度控制在450mm左右，按照成年人单手施力的最大力矩测算，钳口最大输出扭矩可以达到850N·m，足够应对DN50及以下管径的镀锌钢管、无缝钢管的螺纹连接作业，钳口最大开合量设置为63mm，覆盖常规2英寸以内的圆形管件夹持需求，不会因为开合量过大导致钳身整体结构冗余增重，也不会因为开合量不足限制适用场景。钳身的握持段做了符合人体工学的弧度处理，尾部做了加宽的挡边，施力时手掌不会从手柄末端滑脱，表面做了喷塑防锈处理，既可以在潮湿的管路作业环境下避免钳身锈蚀，也能增加握持时的摩擦力，沾有油污、水渍的情况下也能稳定持握。活动钳颚和钳身的配合间隙控制在0.1-0.2mm之间，既保证调节螺母转动时活动钳颚可以顺畅滑动，不会出现卡滞问题，也避免间隙过大导致夹持管件时出现晃量，影响施力精度甚至造成打滑伤人。调节螺母的外圈做了滚花处理，戴劳保手套操作时也能轻松转动调整钳口开度，不需要额外借助其他工具辅助调节。钳口的咬合齿做了倒棱处理，不会因为齿尖过于锋利在正常夹持时过度切入管件，造成管件表面不必要的损伤，同时也能避免齿尖受冲击崩缺，延长工具的整体使用寿命。

　　在实际作业场景中，这款管钳可以搭配管螺纹铰板使用，完成管道套丝后的接口紧固作业，也可以在管线维修时用来拆卸锈蚀的旧管接头，遇到螺纹咬死的接口时，还可以在手柄尾部加接套管延长力臂，进一步增大输出扭矩，不过设计时已经在钳身应力最集中的钳颈位置做了加厚处理，允许的最大加接力臂长度不超过1m，避免过载造成钳身断裂。整个结构没有多余的复杂零部件，日常维护只需要定期在调节螺纹和导向槽位置涂抹少量润滑脂，就可以保证调节机构长期顺畅运作，即使在工地、井下、露天管线等恶劣作业环境下，也能保持稳定的性能，不会因为粉尘、泥水侵入造成调节机构卡死。钳身的重心设计在靠近钳口三分之一的位置，单手持握调整位置时不会出现头重脚轻的问题，长时间高空管线作业时可以降低操作人员的握持疲劳度。活动钳颚的限位结构做了隐藏式设计，调节到最大开度时不会从钳身导向槽内脱出，避免现场作业时零件脱落遗失，适合流动性强的户外管线施工场景。
