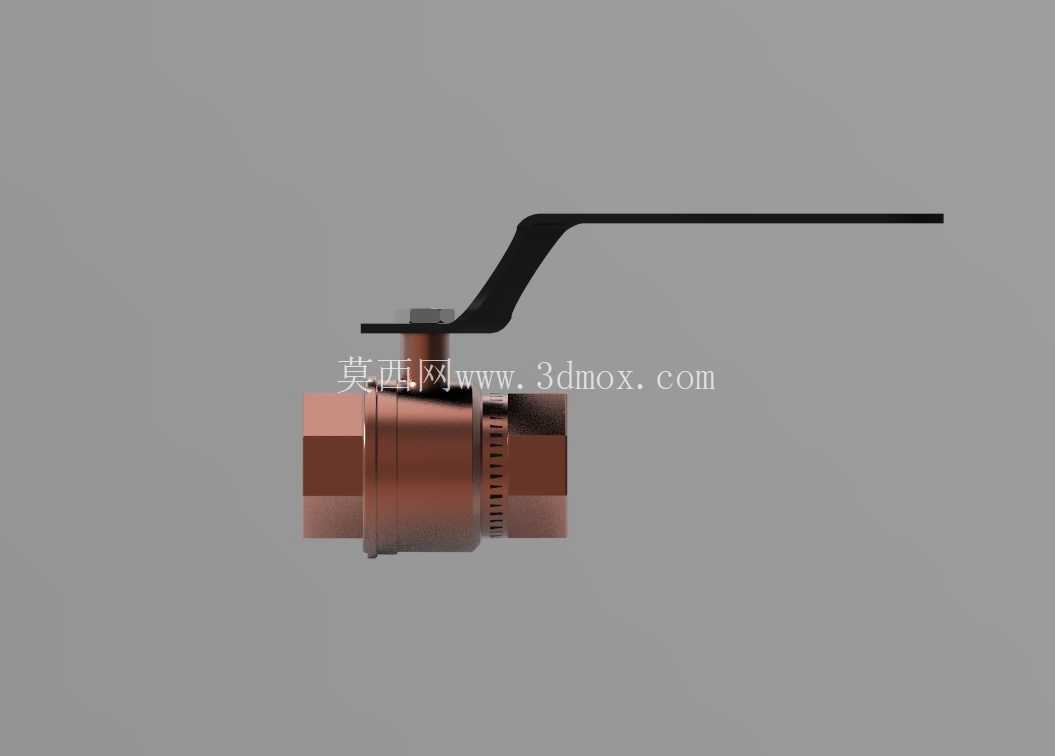

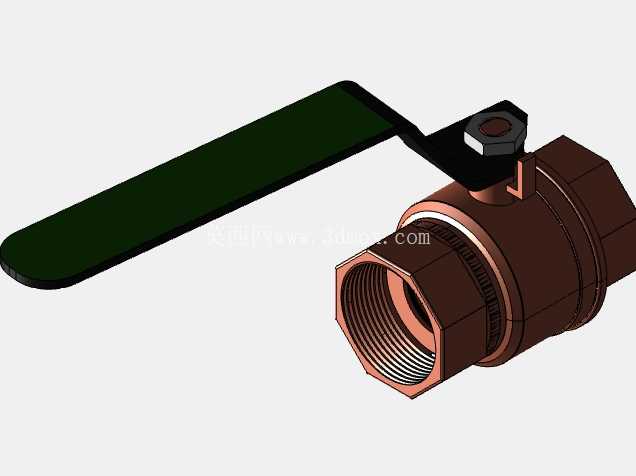

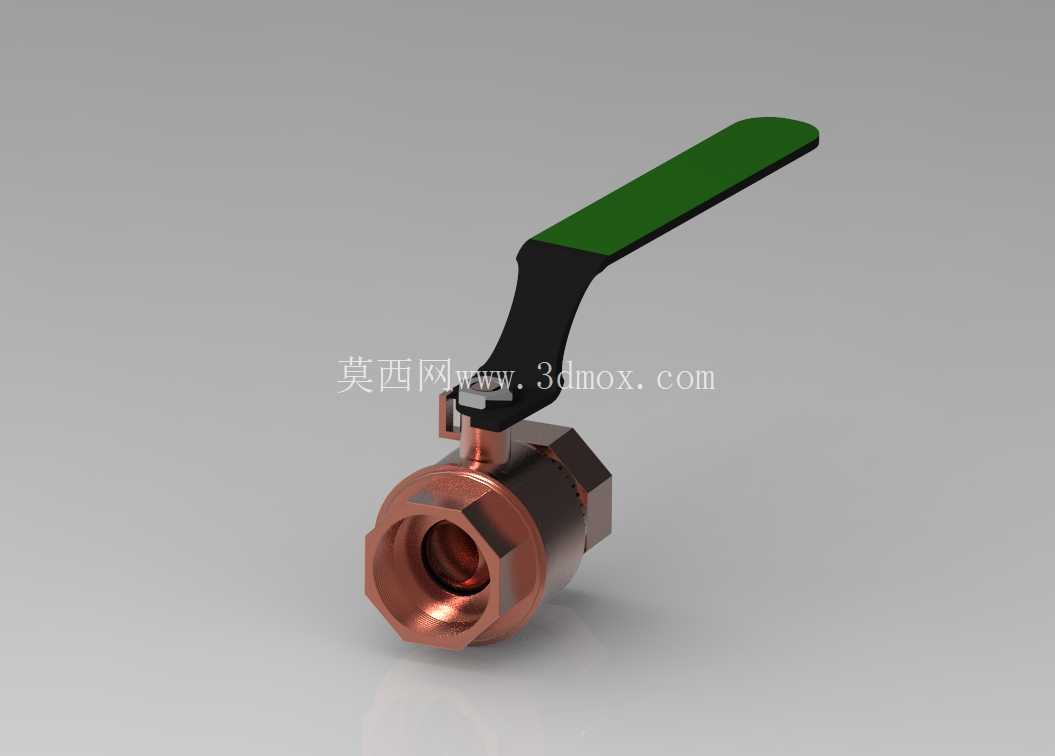

四分之三英寸铜质手柄式球阀结构设计

在民用给排水、小型工业流体输送、暖通空调管路、小型液压控制回路等场景中，小通径手动球阀是应用频次极高的通断控制元件，这款3/4英寸规格的手柄球阀，正是针对这类中小管径管路的控制需求完成的结构设计。从实际安装场景来看，3/4英寸通径对应公称通径DN20，是家装给水支路、设备冷却水支管、小型气动系统支路的常用管径，两端采用内螺纹连接结构，匹配同规格的外螺纹管路接头，安装时无需额外焊接法兰，仅需在螺纹处缠绕密封带即可完成紧固，安装边界适配常规DN20管路的安装间距，阀体轴向总长度控制在常规手动球阀的标准尺寸区间，手柄开启状态下的最大回转半径不会超出同规格球阀的常规安装预留空间，可直接替换同参数的老旧失效球阀，无需调整现有管路的排布位置。

设计过程中首先确定核心功能逻辑：采用四分之一圈回转的启闭结构，手柄扳动90度即可完成全开到全关的状态切换，相比多回转的闸阀、截止阀，操作效率更高，操作人员可通过手柄的指向直接判断阀门启闭状态，手柄与管路平行时为全开，垂直时为全关，避免误操作。阀体材质选用铜质，一方面铜材的抗锈蚀能力优于普通铸铁，在水介质、弱腐蚀性流体中长期使用不易产生锈屑卡阻阀芯，另一方面铜质的切削加工性能较好，密封面的加工精度更容易保证，同时铜材质的热膨胀系数与常用密封填料匹配度高，在-20℃到120℃的常规工作温度区间内，不会因热胀冷缩出现密封失效问题。

结构细节上，阀芯采用通孔式球体结构，全开状态下流道与管路完全同轴，流阻系数极低，几乎不会产生额外的压力损失，适合对流量稳定性有要求的支路使用。手柄与阀芯的连接采用扁方定位结构，避免长期扳动后出现手柄与阀芯相对打滑的问题，手柄握持段包覆防滑结构，即使操作人员戴劳保手套操作也能稳定施力，不会出现脱手情况。密封结构采用双重密封设计，球体与阀座之间采用软质密封件保证零泄漏，阀杆与阀体之间采用填料密封，可通过调整压盖的压紧力补偿长期使用产生的密封磨损，延长阀门整体使用寿命。

从实际使用的可靠性角度出发，设计时特意控制了各部件的配合公差，球体的圆度、阀座密封面的平面度都按中等精度机械加工要求设定，既不会因精度过高提升不必要的加工成本，也不会因精度不足导致密封失效。两端连接螺纹采用标准管螺纹规格，牙型角、螺距都符合通用管路连接标准，可与市面上所有同规格的管材、接头适配，不存在非标配件难以替换的问题。在日常运维场景中，这类小通径球阀无需复杂维护，若出现阀杆处渗漏，仅需适当拧紧填料压盖即可排除故障，球体密封面若出现轻微磨损，更换阀座密封件即可恢复性能，维护成本远低于法兰连接的大通径阀门。

针对不同应用场景的适配性，这款球阀的结构设计预留了一定的改造空间，若用于气动系统，可将手柄更换为气动执行器连接轴，直接升级为气动控制球阀，无需更换阀体；若用于需要流量调节的场景，也可在手柄处增加开度标识板，实现小范围的流量节流控制。铜质阀体的抗水锤冲击能力也经过结构校核，常规管路启停产生的水锤压力不会造成阀体开裂或阀芯移位，完全满足民用及普通工业场景的使用压力要求。
