直线驱动圆周运动旋转滑块传动机构

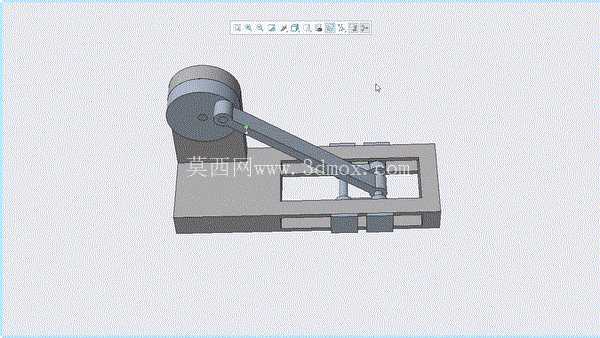

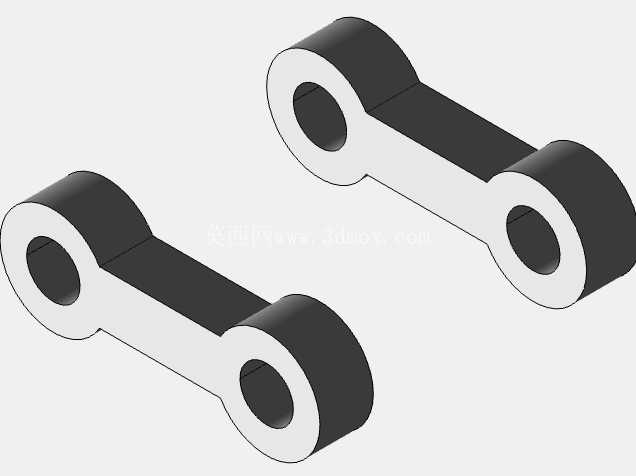

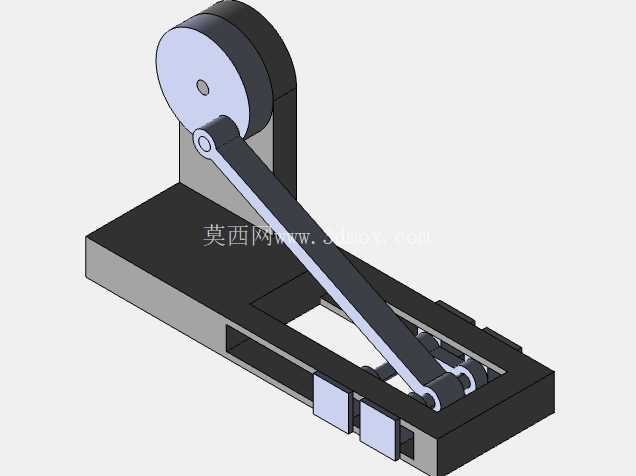

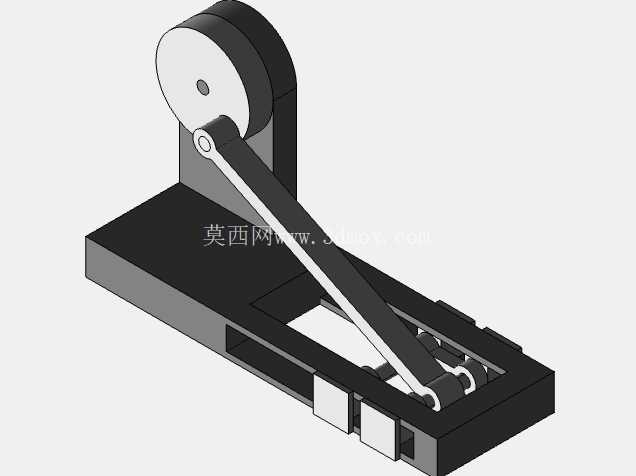

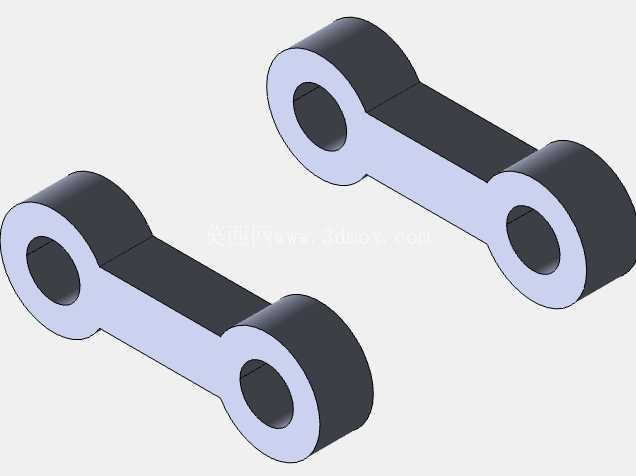

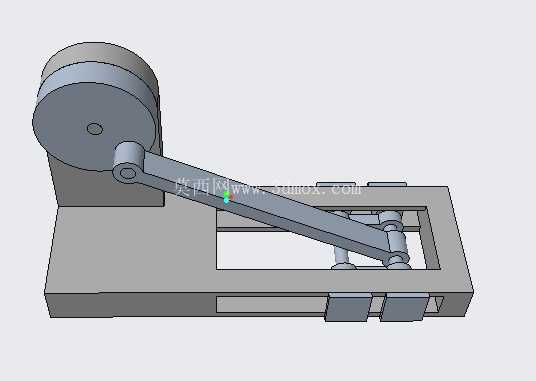

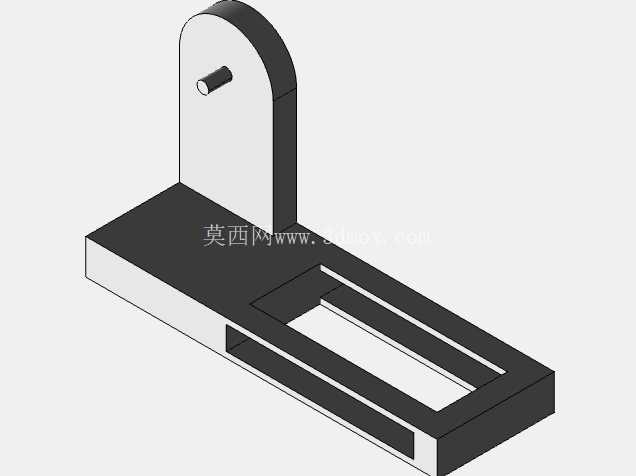

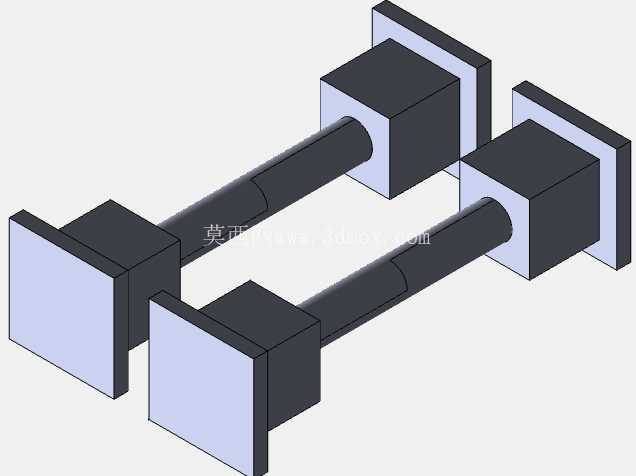

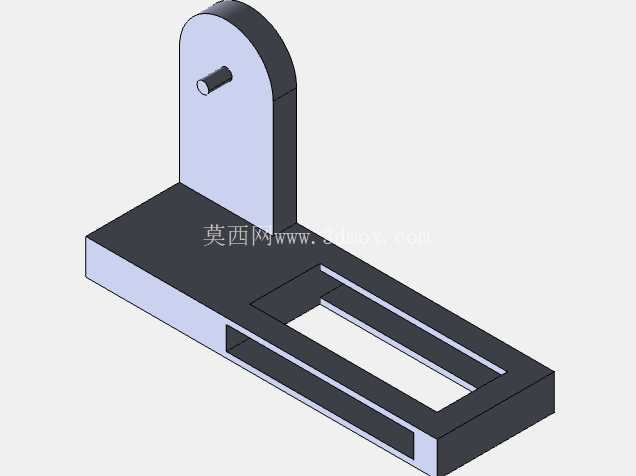

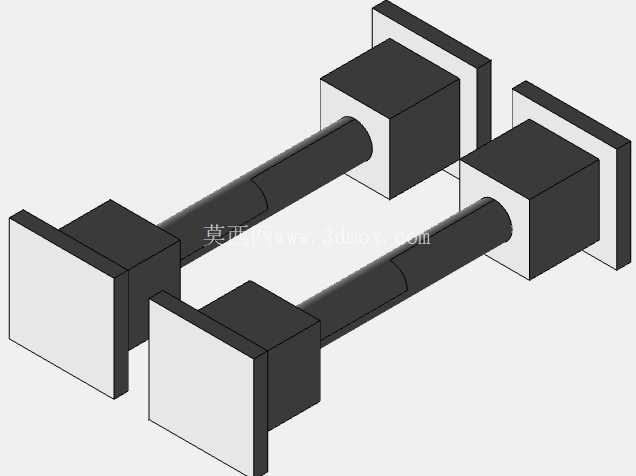

　　在自动化装配、轻工送料、小型试验台架这类需要把直线往复动作转化为定轴回转动作的场景里，这类旋转滑块机构的应用占比并不低，很多工程师在做紧凑空间内的动力传递方案时，都会优先考虑这类结构的落地性。不同于常规曲柄滑块把回转运动转化为直线输出的逻辑，这套机构反向实现了直线端输入到回转端的动力传递，滑块部分作为直线运动的承载件，安装在带导向槽的基座滑轨内，滑轨的平行度公差需要控制在0.02mm每百米行程范围内，避免滑块卡滞带来的传动效率损失。连杆作为连接滑块与回转轮的传力部件，两端的铰接孔同轴度要求不低于IT7级，铰接位置的销轴采用间隙配合，预留0.01-0.03mm的活动量，既保证转动灵活，又不会因为间隙过大出现传动回程误差。

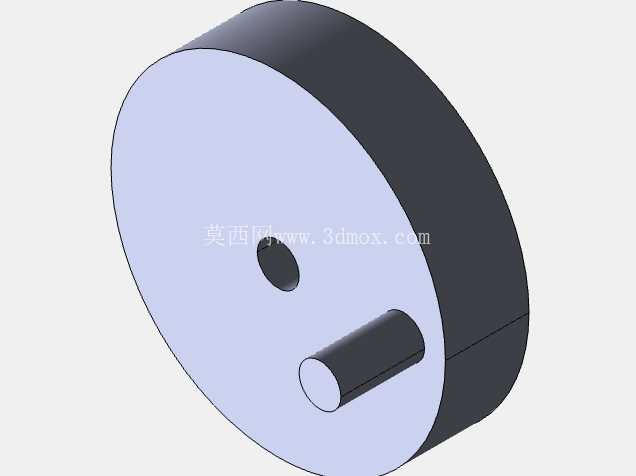

　　回转轮作为圆周运动的输出端，中心位置设置有标准输出轴安装位，可直接对接负载转盘、摆臂等执行部件，输出轴的轴径根据传递扭矩大小匹配，常规小负载场景下采用12-20mm的轴径即可满足使用需求。从安装边界来看，整套机构的基座采用平板式安装结构，底部预留有四个M6规格的安装沉孔，孔位间距按照标准工业铝型材的槽距设置，可直接固定在4040或4080规格的铝型材机架上，不需要额外加工转接板，大幅降低现场安装的调整工作量。设计这套结构的时候，需要重点核算滑块行程与回转轮转角的对应关系，当滑块处于滑轨中点位置时，连杆与滑轨方向的夹角为90度，此时是传动的死点位置，实际应用中需要通过设置限位块，让滑块的行程范围避开死点区间，保证动力传递的连续性。

　　滑块与滑轨的接触面上设计有储油槽，可填充润滑脂降低长期运行的磨损量，铰接位置的销轴端部设置有卡簧槽，通过轴用卡簧限制销轴的轴向窜动，避免运行过程中销轴脱出导致机构失效。在实际工况适配中，这套机构可适配气缸、电动推杆、直线电机等多种直线动力源，输入端的滑块顶部设计有通用连接螺纹孔，可直接与不同规格的动力输出端对接，不需要额外定制连接接头。针对不同的负载需求，可通过调整回转轮的铰接点偏心距来改变输出扭矩与转速的配比，偏心距越大，相同直线推力下输出的扭矩越大，但对应的回转轮转角范围会相应缩小，设计时需要根据实际需要的回转角度范围反向推算偏心距参数，保证输出转角满足工位动作要求。

　　整套机构的运动副全部采用低副连接，接触应力小，运行过程中的冲击载荷低，适合每分钟15-60次往复动作的中低速工况，长期运行的维护成本远低于齿轮齿条、同步带这类需要定期调整张紧度的传动结构。基座的导向槽采用一体化铣削加工，没有拼接结构，长期运行不会出现导向面错位的问题，滑块部分采用耐磨合金材质，表面硬度达到HRC45-50，无润滑状态下的使用寿命也能达到上万次循环，适合在不方便频繁加注润滑油的洁净车间场景使用。在做三维建模的时候，所有配合面都预留了合理的加工公差，装配时不需要额外修配即可完成组装，各个运动部件之间不存在干涉问题，可直接导出工程图用于生产加工，也可导入运动仿真软件中做运动学分析，验证不同输入速度下的输出端运动轨迹与加速度变化，提前预判运行过程中可能出现的刚性冲击问题。
