工业级硬质合金扁尖凿子结构设计

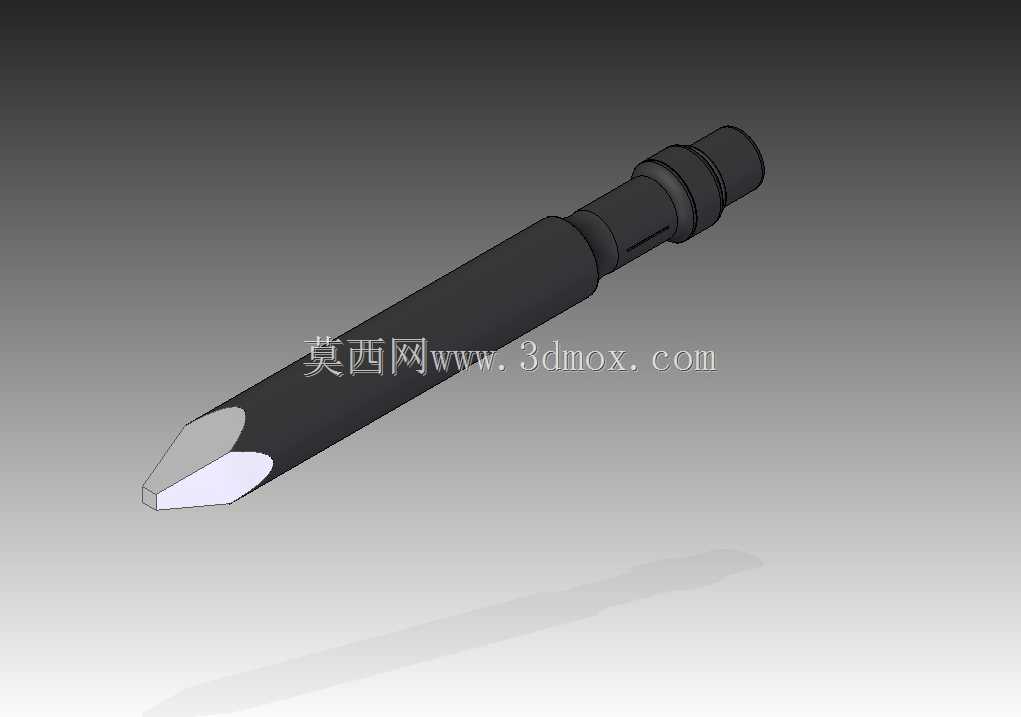

　　这款扁尖凿的结构设计，最初是针对阀块内部流道毛刺清理、狭小空间錾切作业的需求开发的，日常在液压阀块加工收尾、设备维修现场的錾削作业里，这类工具的使用频率极高，很多钳工在处理阀块交叉孔处的飞边、铸件残留浇冒口的时候，普通直柄凿子容易因为握持段打滑、刀头角度不对导致加工面崩损，这款结构就是针对这些现场痛点做的优化。从结构细节来看，刀头部分采用扁尖楔形设计，刃口角度控制在35度，这个角度是反复验证过的：角度太小刃口容易崩缺，角度太大錾切时阻力会陡增，针对铜、铝、普通碳钢这些阀块常用材质，这个角度能兼顾刃口强度和切削锋利度，刃口端面做了0.1mm左右的倒棱，避免首次敲击时刃口崩裂。

　　杆身部分不是等直径设计，靠近刀头的1/3段做了加粗处理，直径比握持段大2mm，这部分是受力核心区，加粗后能承受敲击时的轴向冲击力，避免长期使用出现杆身弯曲变形；杆身中间位置加工了两道环形卡槽，这个结构是为了适配防脱保护套设计，在高空作业或者手持敲击时，可以在卡槽位置加装防脱绳环，避免工具脱手掉落造成安全隐患，很多维修现场的高空作业场景里，之前的光杆凿子没有固定防脱结构的位置，工人只能用绳子随意捆扎，很容易滑动脱落，这个卡槽设计刚好解决了这个问题。尾部的敲击端做了圆弧收边处理，没有尖锐棱角，避免锤击时铁屑飞溅伤人，尾部端面做了淬火硬化处理，硬度比杆身高HRC5左右，长期承受锤击不会出现卷边、墩粗的情况。从安装和使用边界来看，整根凿子的总长控制在180mm，握持段直径12mm，刚好适配普通钳工的握持手感，不需要加装额外手柄就能直接使用，刀头最宽处8mm，可以伸进阀块最小10mm的交叉孔内清理毛刺，不会因为刀头过宽刮伤已经加工完成的阀块密封面。设计的时候特意做了杆身同轴度校验，整根杆身的径向跳动控制在0.05mm以内，敲击时力的传导是沿轴向直线传递的，不会因为杆身弯曲导致錾切位置偏移，这一点在处理精密阀块的密封面位置时尤其重要，一旦錾偏就会导致整个阀块密封面报废，损失不小。

　　实际使用场景里，除了阀块加工维修，这款凿子也能适配普通钳工的錾削作业，比如板材划线前的冲眼辅助、小尺寸金属件的切断、生锈螺栓的錾拆，杆身的防滑结构在沾了切削液或者油污的情况下，也能保持足够的握持摩擦力，不会出现打滑脱手的情况。和普通市售凿子不同的是，这款结构的刀头和杆身是一体加工成型的，没有焊接接缝，避免了长期敲击时焊接位置断裂的风险，之前很多焊接结构的凿子，在使用一段时间后焊接位置会出现暗裂纹，敲击时容易断裂飞出，存在很大的安全隐患，一体结构的设计就完全规避了这个问题。

　　在做结构建模的时候，特意对杆身的应力集中位置做了圆角过渡处理，环形卡槽的位置没有做直角槽，而是用R1的圆角过渡，避免敲击时应力集中在槽的位置导致杆身断裂，每一处的尺寸设计都是结合现场实际使用的反馈调整的，比如最初设计的尾部敲击端是平端面，实际使用时发现锤击位置稍微偏一点就会打滑，后来改成了微凸的圆弧面，锤击时锤头能自动对中，减少打滑的概率。刀头的扁尖部分做了对称度校验，两侧刃口的角度差控制在1度以内，錾切时不会出现往一侧偏斜的情况，加工出来的切面更平整，减少后续打磨的工作量。
