梅赛德斯奔驰乘用车轮毂结构设计

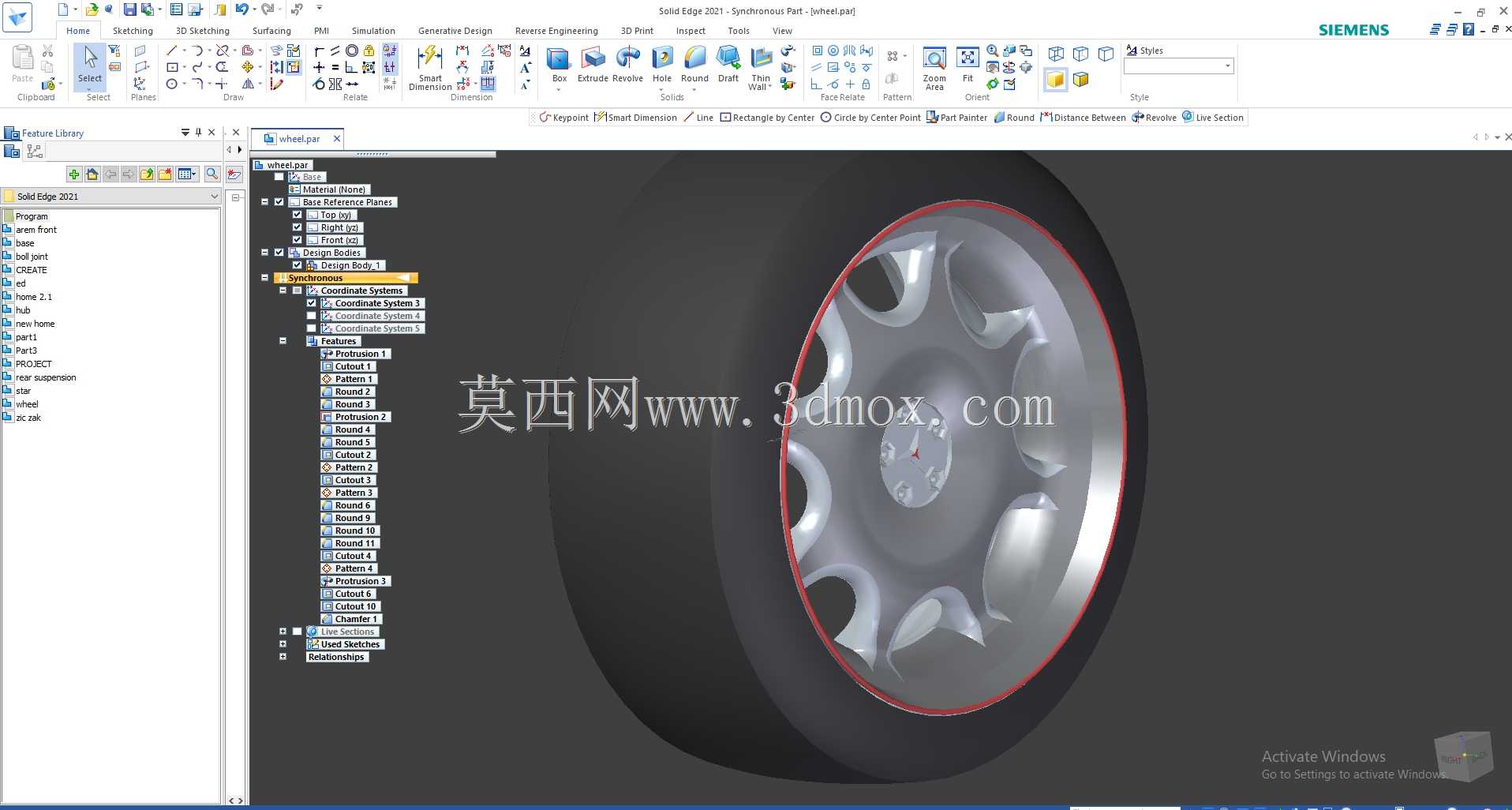

　　在乘用车行走系统的部件开发流程里，轮毂是连接轮胎与车轴的核心承载构件，日常行驶过程中需要同时传递驱动扭矩、制动扭矩，还要承受来自路面的垂直冲击、转向时的侧向载荷，以及加减速过程中的纵向作用力，其结构合理性直接关系到整车行驶的安全性、操控稳定性与NVH表现。这款针对梅赛德斯奔驰乘用车开发的轮毂设计，在建模阶段就充分考虑了量产车型的安装匹配边界，轮辐采用多辐条流线型布局，在保证足够结构刚度的前提下，通过辐条的曲面过渡优化了刹车系统的散热风道，车辆连续制动时，轮辐间的空隙可以引导气流快速带走刹车卡钳与制动盘产生的热量，避免制动系统热衰减带来的安全隐患。

　　从安装匹配维度来看，轮毂的中心孔直径严格对应奔驰车型的轴头尺寸，配合公差控制在过渡配合区间，既保证安装时的同轴度要求，避免高速行驶时出现车轮抖动，也方便售后维修时的拆装作业；PCD节圆直径与螺栓孔的位置度公差按照整车厂的装配标准设定，每个螺栓孔周边都做了局部加厚处理，分散螺栓紧固时的压应力，避免长期使用后螺栓孔出现塑性变形。轮辋部分的轮廓设计完全符合乘用车轮胎的装配标准，胎圈座的角度与表面粗糙度要求严格遵循行业规范，保证轮胎安装后气密性可靠，同时在轮辋边缘预留了平衡块的安装位置，满足轮胎动平衡的装配需求，避免高速行驶时因动平衡偏差产生方向盘抖动的问题。

　　设计过程中针对不同工况做了结构受力的仿真验证，在过坑洼路面的垂直冲击工况下，轮辐与轮辋的连接位置应力分布均匀，没有出现应力集中的薄弱区域；在极限转向工况下，轮辐的侧向变形量控制在设计允许范围内，不会与周边的刹车卡钳、悬架摆臂产生运动干涉。轮毂的减重设计也做了多轮优化，在非主要承载区域通过合理的壁厚减薄、背部挖槽处理，在不降低结构强度的前提下尽可能降低簧下质量，簧下质量的降低可以有效提升悬架的响应速度，改善车轮的贴地性能，对于提升整车操控性与乘坐舒适性都有明显帮助。

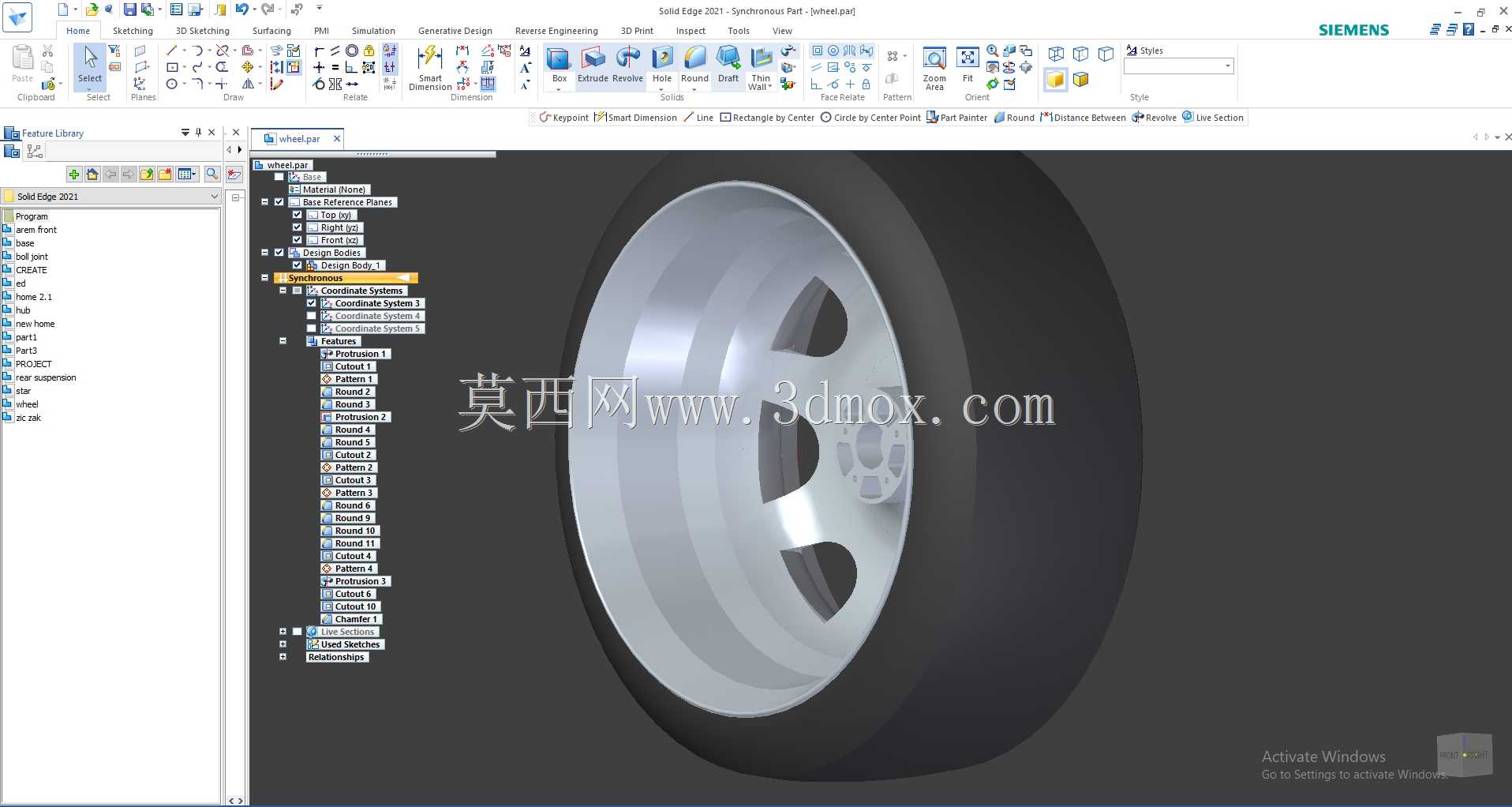

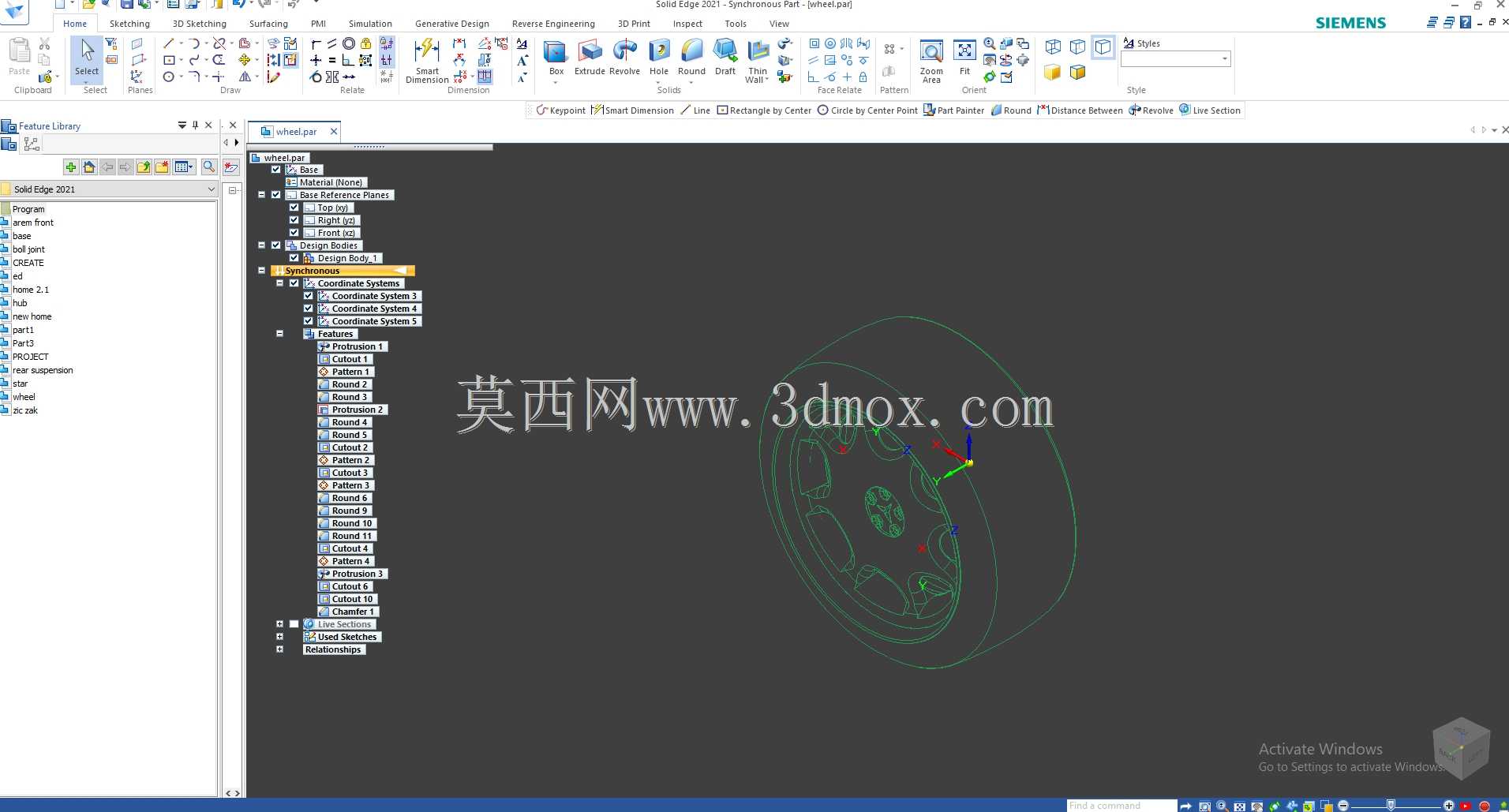

　　从实际装车场景来看，这款轮毂既可以作为售后改装配件匹配对应型号的奔驰乘用车，也可以作为同平台车型开发时的结构参考，建模时保留了完整的参数化特征，设计人员可以根据不同的配置需求调整轮辐造型、ET偏距值，适配不同宽度的轮胎与不同规格的刹车系统，不需要重新搭建基础模型就能快速完成变体设计，大幅缩短同系列轮毂的开发周期。在细节处理上，轮毂的气门嘴安装孔位置做了局部加强，同时避开了轮辐的主要受力路径，避免安装气门嘴后对整体结构强度产生影响；轮辐表面的曲面过渡全部做了圆角处理，既可以降低应力集中风险，也能满足后续表面喷涂、抛光等工艺的加工要求，避免尖锐边角导致的涂层附着力不足问题。
