单声道自行车前悬架三维结构设计

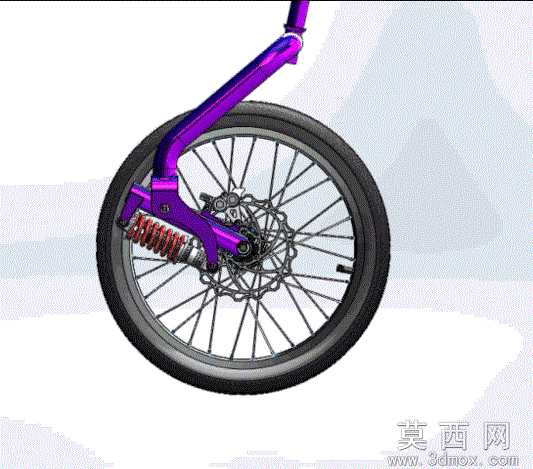

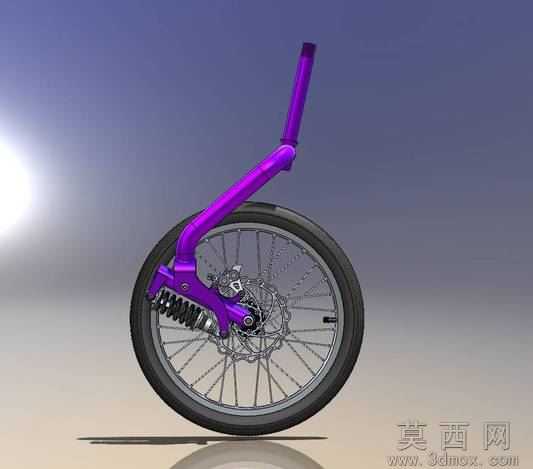

本模型为单声道自行车前悬架结构，建模阶段以SolidWorks为核心工具完成全参数化搭建，首先依据DNM DV-22 150毫米避震器的实际安装尺寸绘制基准草图，依次完成前叉立管、叉腿、避震安装座、碟刹卡钳座、花鼓安装位的特征建模，所有零件间保留完整的装配约束关系，轮组部分按照18寸前轮的规格参数完成辐条、车圈、轮胎、碟刹盘的细节建模，每根辐条的排布角度、车圈的截面轮廓、轮胎的胎纹结构都按照实物比例还原，确保装配后无干涉错位问题。参数设计层面，严格匹配实际骑行部件的尺寸公差，避震器的行程设定为150毫米，碟刹盘采用标准六孔安装规格，花鼓的轴心直径、开档尺寸均符合山地车前轮通用标准，前叉立管的管径、长度适配常规自行车头管安装要求，所有可活动部件预留了合理的运动间隙，能够完整模拟前叉受冲击后的压缩回弹动作。渲染材质部分，前叉主体采用紫色金属烤漆材质，还原金属表面的细腻光泽与轻微反光效果，避震弹簧设置为哑光黑金属材质，表面添加细微的磨砂纹理，轮胎采用黑色橡胶材质，模拟橡胶的哑光质感与胎纹的凹凸细节，碟刹盘设置为亮面不锈钢材质，辐条与花鼓采用抛光银色金属材质，整体渲染效果贴近实物外观，能够清晰展示各部件的结构层次。结构原理上，该悬架采用单肩避震结构，避震器斜向布置于叉腿与立管连接位置，当车轮受到路面冲击时，叉腿绕转轴产生小幅转动，压缩避震器实现缓冲吸能，碟刹卡钳固定于叉腿下端的安装座上，与碟刹盘配合完成制动动作，轮组通过花鼓与叉腿末端的安装位连接，可顺畅完成转动动作，该结构既可以适配躺式自行车、小轮折叠车的前轮安装需求，也可搭配三角洲三轮车使用。软件兼容方面，模型除原生SolidWorks2010格式外，还导出了STEP、IGES、STL等通用三维格式，能够兼容UG、Pro/E、CATIA等主流三维设计软件，STL格式可直接导入切片软件用于3D打印验证，无需额外修复破面即可完成编辑操作。研发教学应用层面，该模型可作为自行车悬架结构设计的教学案例，帮助学习者理解避震前叉的工作原理与装配关系，也可用于非标自行车改装的设计参考，还可作为机械设计专业的装配练习素材，帮助学习者掌握参数化建模、装配约束、运动仿真的相关操作技巧。
