恰克式T型丝锥铰手三维建模作品

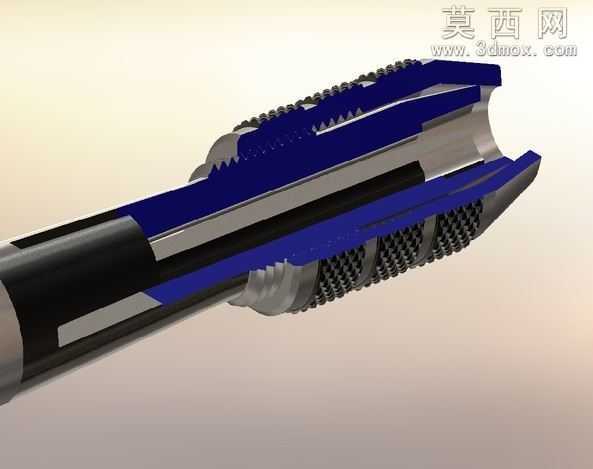

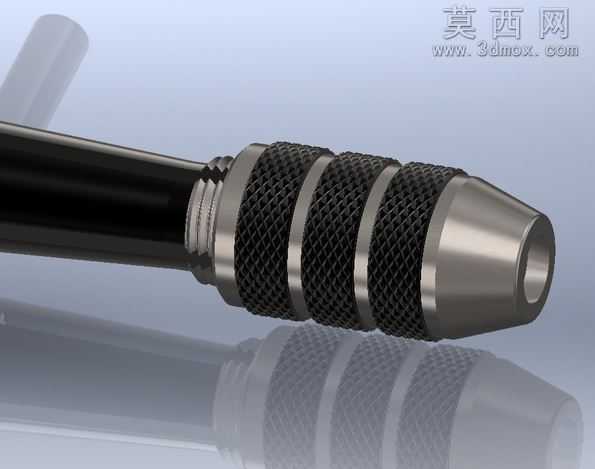

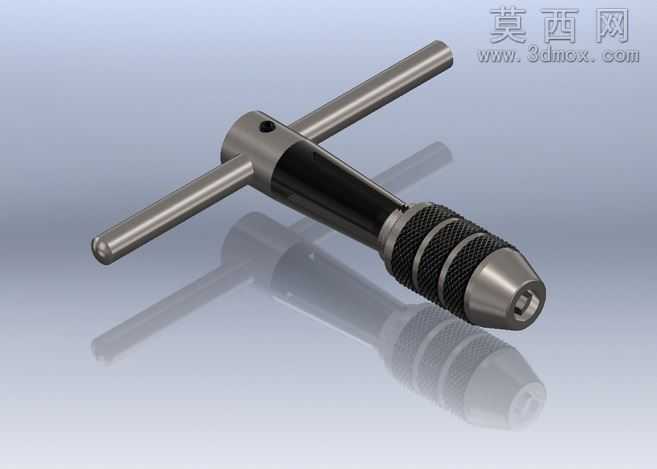

本作品为卡盘类型的T型丝锥铰手三维建模成果，建模过程中严格遵循手动攻丝工具的实际尺寸比例与功能逻辑，完整还原了实物的每一处结构细节。整体采用SolidWorks完成全参数化建模，首先从T型手柄的主体金属杆开始构建，通过旋转凸台命令生成两端圆润的握持杆身，保证手柄的握持舒适度与扭矩传递的结构强度，杆身与主体套筒的连接部位做了圆角过渡处理，避免应力集中的同时还原实物的加工工艺细节。主体套筒部分采用分段建模思路，靠近手柄的握持段做了黑色防滑包覆的结构设计，通过曲面偏移与纹理贴图模拟橡胶或发黑处理的握持层质感，前端的夹头调节部位设计了三段式滚花防滑结构，通过圆周阵列的凹槽特征还原滚花的凹凸触感，建模时严格控制滚花的齿距与深度，既保证视觉上的真实感，也兼顾模型的轻量化要求。前端的卡盘夹头结构是建模的核心部分，采用多瓣夹爪的装配结构设计，还原了恰克式夹头可锁紧不同规格丝锥的功能特性，夹头中心的内孔做了阶梯式设计，适配不同直径的丝锥尾部方榫，夹头前端的金属锥面做了高光金属材质设置，模拟高速钢工具的抛光金属质感。渲染阶段采用工作室渐变背景环境，添加柔和的反射地面效果，金属部件分别赋予不同的材质属性：手柄杆身与夹头金属部分采用拉丝不锈钢材质，调节滚花部位采用哑光发黑钢材材质，中间握持段采用哑光黑色橡胶材质，通过调整材质的粗糙度、反射率与环境贴图参数，让不同部件的质感区分清晰，整体光影柔和自然，既清晰展示了铰手的整体外观，也突出了各部位的结构细节。建模过程中所有装配部位都做了合理的间隙配合设计，夹头的调节结构、手柄与主体的连接结构都符合实际产品的装配逻辑，可直接用于产品结构展示、手动工具教学演示或者3D打印验证的参考模型，完整还原了这款T型丝锥铰手作为攻丝作业手动工具的功能特征与外观特点。
