自主水下航行器ROV水下探测作业装置

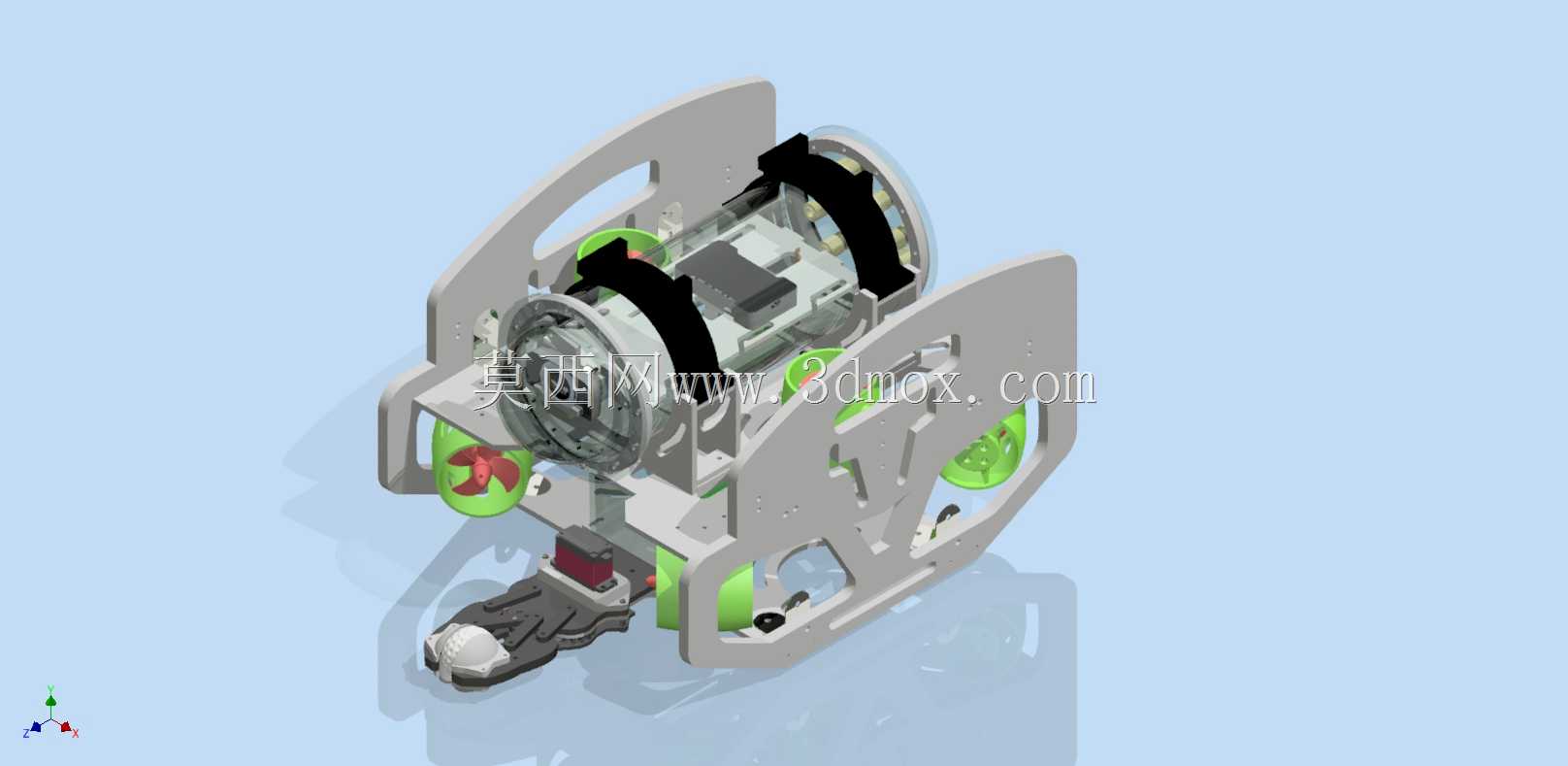

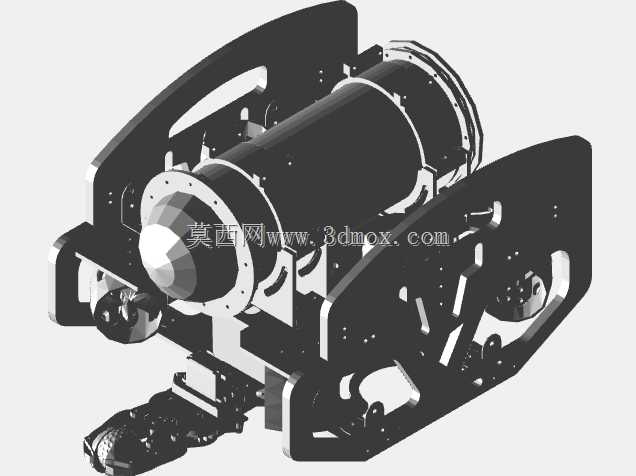

这款水下潜航装置的整体框架采用对称式镂空承载结构设计，主体承力板件通过多组定位销与紧固件完成拼接，框架边缘做了多组圆弧过渡处理，既可以降低水下航行时的紊流阻力，也能避免布放回收过程中尖锐边角对操作人员、脐带缆造成剐蹭损伤。框架中部预留了标准化的载荷安装舱位，可根据不同作业任务快速更换探测模块、作业执行组件，无需对主体承力结构做大规模改动，适配近海科考、水下结构巡检、应急搜救等多场景的快速换装需求。

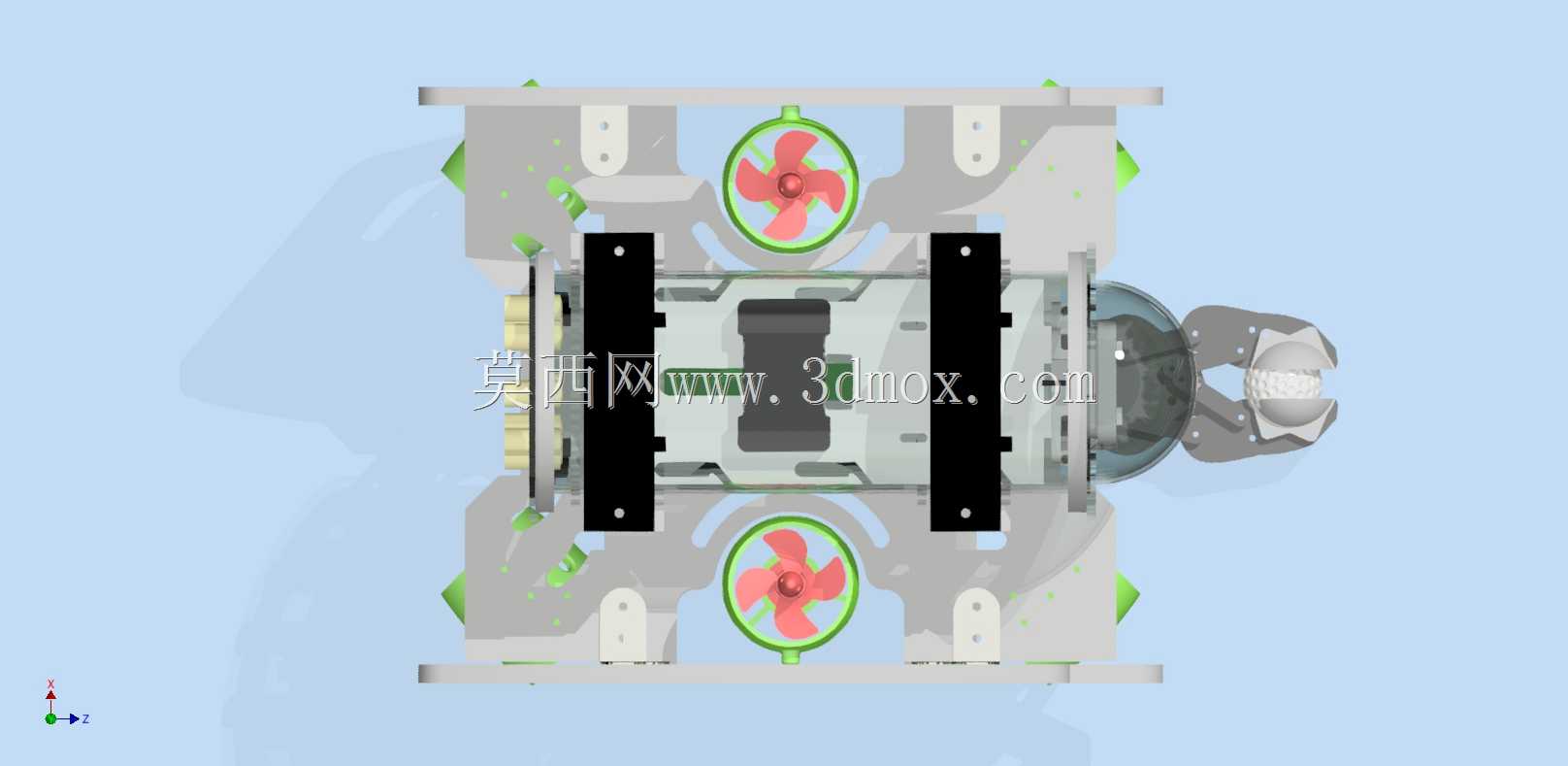

从动力布局来看，装置在框架周向布置了多组全向推进单元，不同方位的推进器分别负责垂向升沉、横向平移、航向转向等多维度的动力输出，配合内置的姿态传感模块，可在水流扰动较强的近岸水域保持稳定悬停姿态，不会因为底层流的冲击出现大幅位姿偏移，满足定点观测、精细作业时的位姿精度要求。推进器的安装座采用快拆式结构设计，日常维护时可单独拆卸单个推进单元进行密封检测、叶轮清理，无需拆解整体框架，大幅降低水下设备的岸基维护工作量。

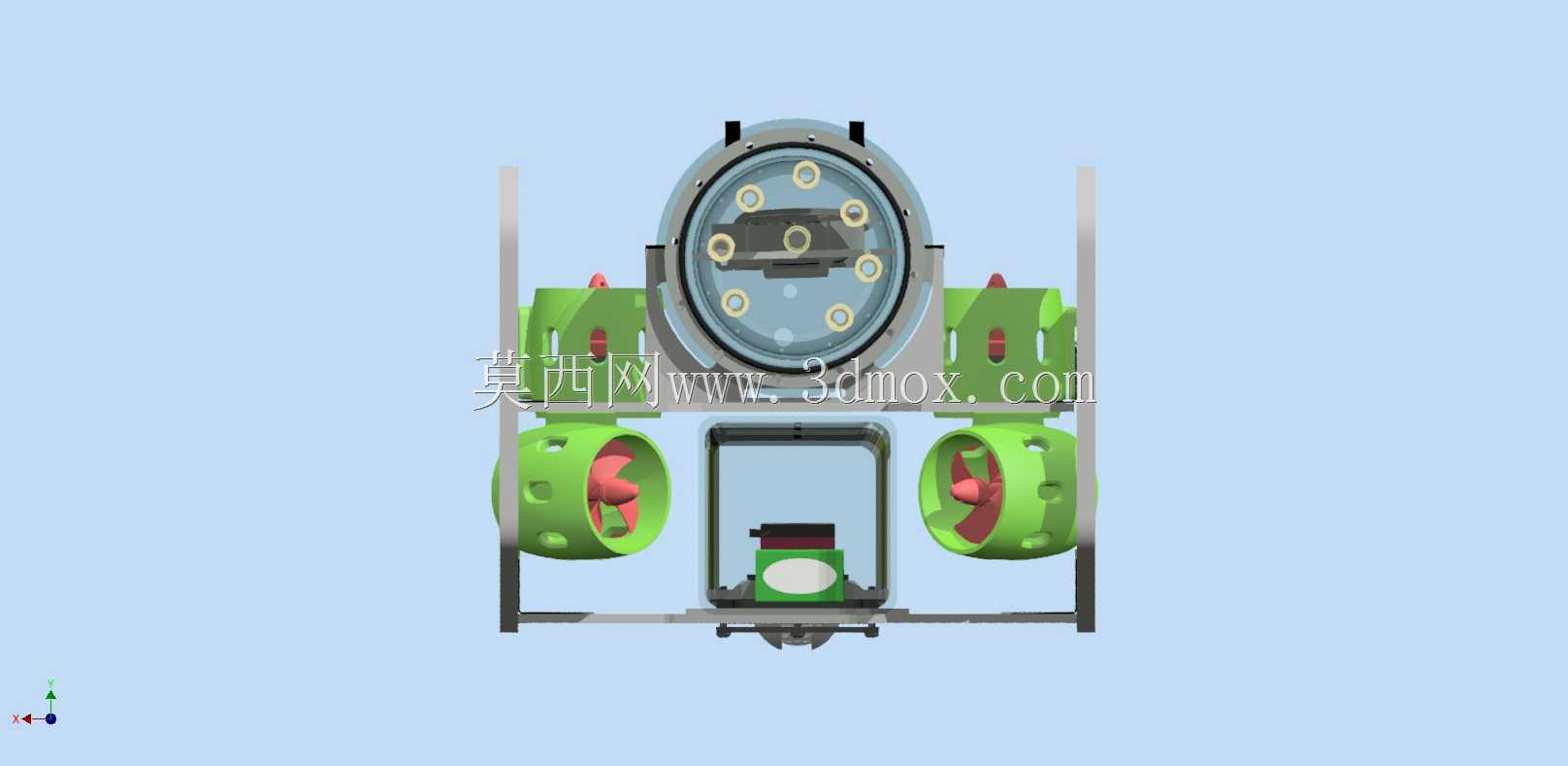

前部搭载的多轴云台作业模块，可根据任务需求搭载成像声呐、水下摄像单元、机械夹持机构等不同终端，云台的转动副做了动密封处理，可在额定水深范围内保持密封可靠性，不会因为持续转动出现渗水故障。框架上预留的多组穿线孔位均做了密封接头适配设计，所有线缆从框架内部的走线槽排布，避免线缆外露在航行过程中被水下杂物勾挂拉扯，同时也能减少外露线缆带来的附加航行阻力。

在结构强度设计层面，主体承力板件选用耐海水腐蚀的合金材质加工，所有外露金属件均做了阳极氧化防腐处理，可长期在高盐度的海水环境中工作，不会因为短期浸泡出现严重的腐蚀锈蚀问题。框架上的镂空结构除了降低水阻之外，还能平衡装置内外的水压差，避免深潜过程中密闭结构出现压溃变形，同时镂空结构也能有效降低装置整体自重，提升有效载荷的搭载上限。

导航与感知单元的安装位布置在框架重心附近的稳定区域，可减少航行过程中振动、姿态变化对传感数据精度的干扰，声呐、惯性导航、深度传感器等模块的安装基准面统一加工，可降低后期传感校准的工作量，保证多源传感数据的坐标系统一。装置的浮力块布置在框架上部区域，使整体重心低于浮心，即使在动力中断的情况下也能保持正浮姿态，避免出现设备倒扣、无法回收的情况。

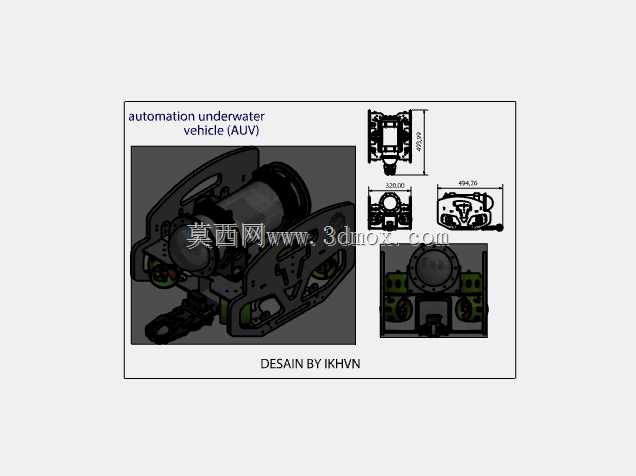

从安装边界来看，装置整体外轮廓尺寸适配常规的小型作业船布放吊架尺寸，无需对现有科考船、作业船的布放设备做改造即可完成投放回收，框架上部预留的吊点位置经过重心配平计算，起吊过程中可保持水平姿态，不会出现侧翻磕碰。电池舱采用独立密封舱段设计，布置在框架下部位置，进一步压低整体重心，同时独立舱段的设计可快速更换电池组，缩短任务周转时间，满足长航程作业的能源补给需求。

实际作业场景中，这类潜航装置可替代人工完成大坝坝体水下结构检测、海底管线巡检、沉船位置勘探、近海水产养殖区网箱巡检等高危作业任务，无需潜水员长时间在水下高危环境作业，大幅降低水下作业的安全风险。针对不同水域的水质特点，装置的摄像单元可搭配不同焦距的镜头、补光模块，在浑水区域也能获取清晰的成像数据，配合声呐模块可完成水下目标的轮廓扫描、定位标记。

在细节设计上，所有密封舱的端盖均采用双道O型圈密封结构，端盖锁紧采用均匀分布的快拆紧固件，可保证密封压力均匀，避免因为局部锁紧力不足出现渗漏。推进器的防护网罩采用大过流面积的格栅设计，既可以防止水下杂物、渔网缠绕推进叶轮，也不会因为格栅过密增加水阻、降低推进效率。框架上预留的多组扩展安装孔位，可根据后续任务需求加装额外的传感模块、采样装置，无需重新加工主体结构，具备较强的任务扩展能力。
