带烘干功能的智能自动晾衣装置结构设计

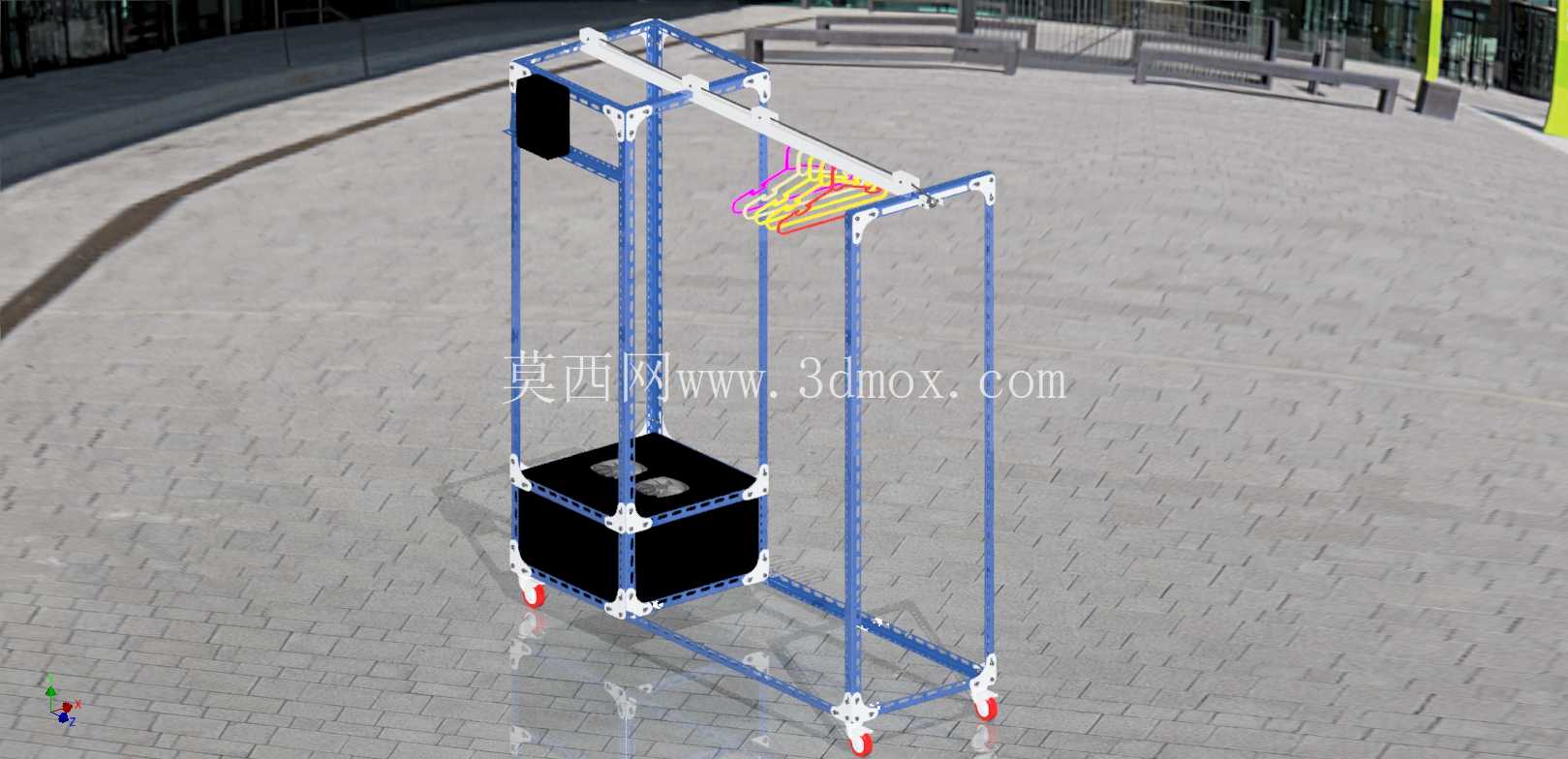

　　这套晾衣装置的设计初衷，是解决高层住宅户外晾晒受限、阴雨天气衣物久晾不干的实际痛点，整体采用模块化铝型材搭建框架，底部配置带刹车的万向脚轮，既可以在阳台区域灵活移动调整摆放位置，也能通过脚轮锁止实现固定放置，无需在墙面或顶面做复杂的预埋安装，适配绝大多数常规户型的阳台空间，框架整体高度控制在1.8米左右，横向展开晾晒臂后的最大宽度为1.2米，纵深方向占用空间不超过0.6米，不会对阳台的通行空间造成过多挤占。

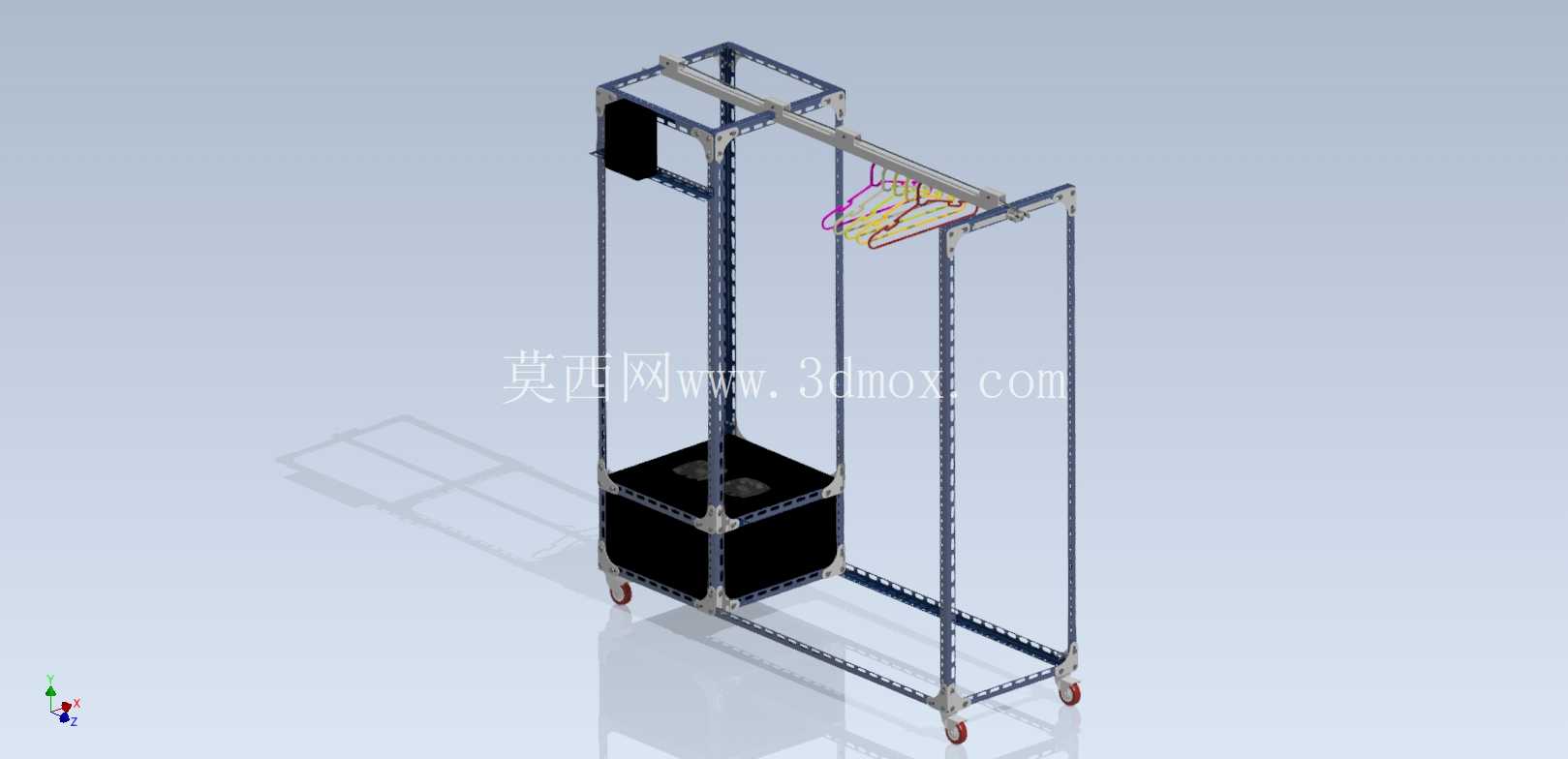

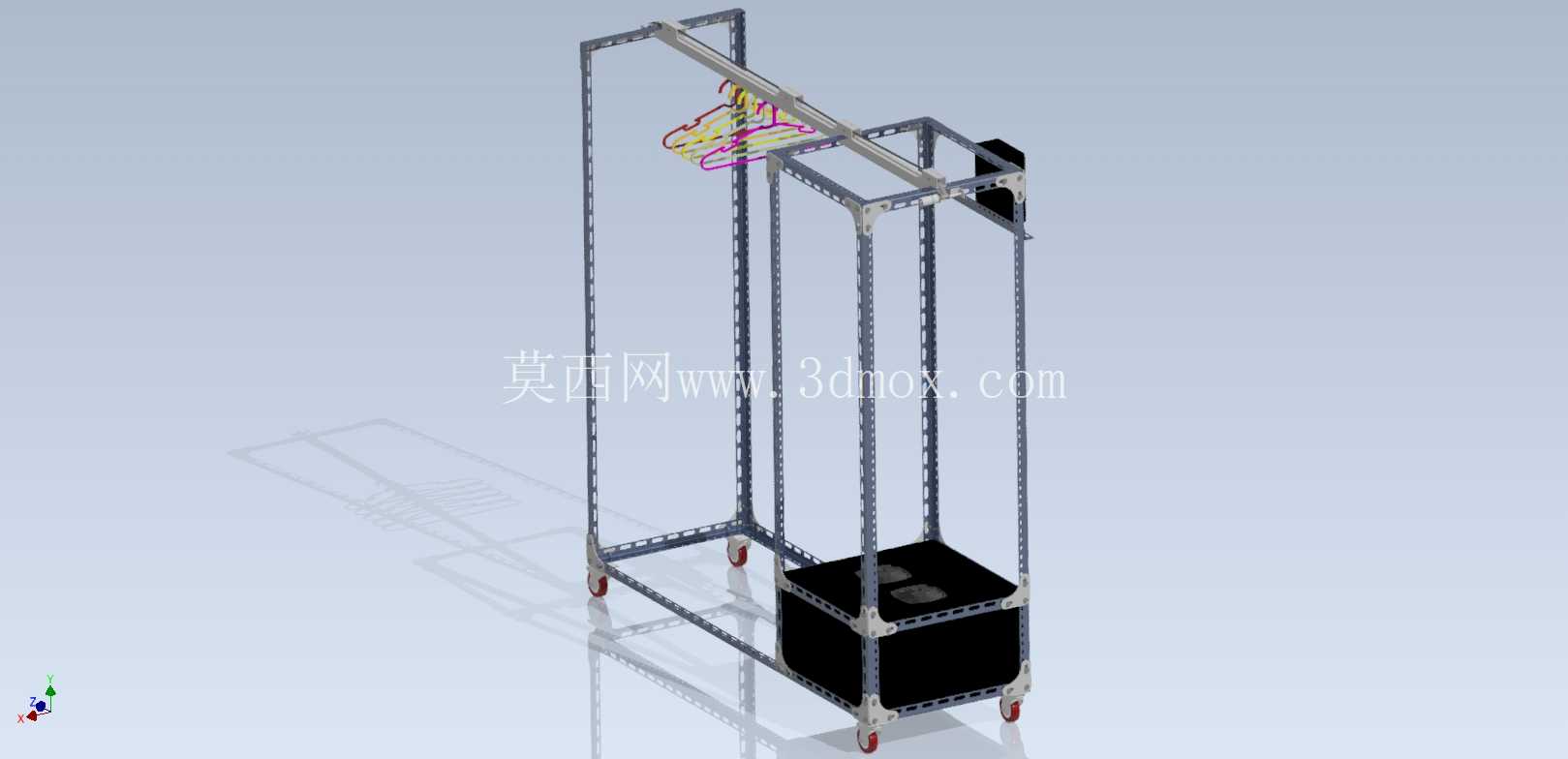

　　从功能结构来看，装置底部集成了独立的烘干模块舱，舱体采用密封式钣金外壳设计，内部预留了热风发生组件与导流风道的安装位，工作时热风可顺着框架内部的预留通道向上输送，均匀作用在悬挂的衣物上，相比传统顶部悬挂式烘干晾衣架，这种下置送风的结构能让热气流自下而上穿透衣物纤维，避免热量在顶部聚集流失，烘干效率可提升三成左右，同时风道出口做了格栅防护设计，防止衣物垂落遮挡风道引发过热风险。

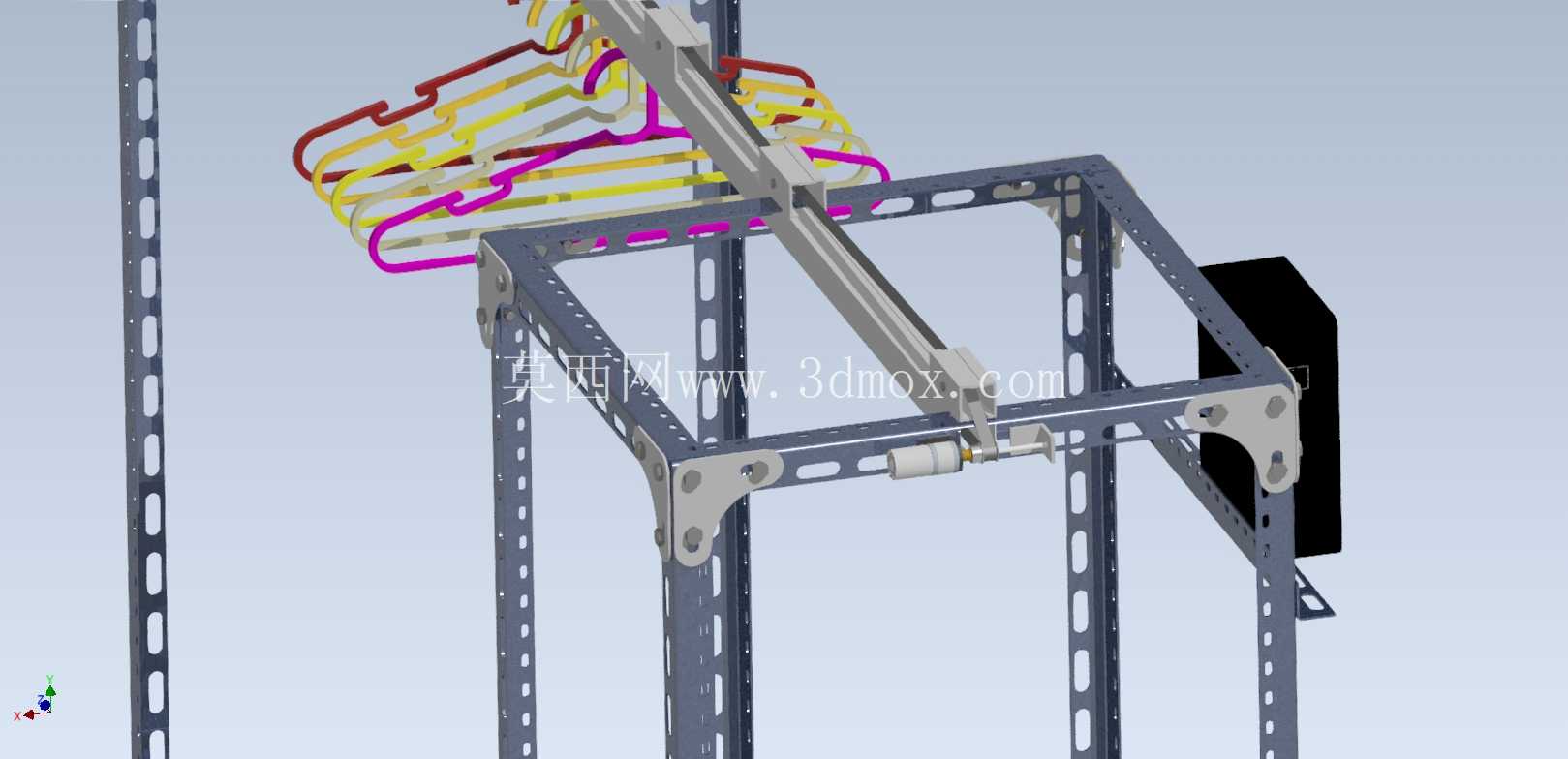

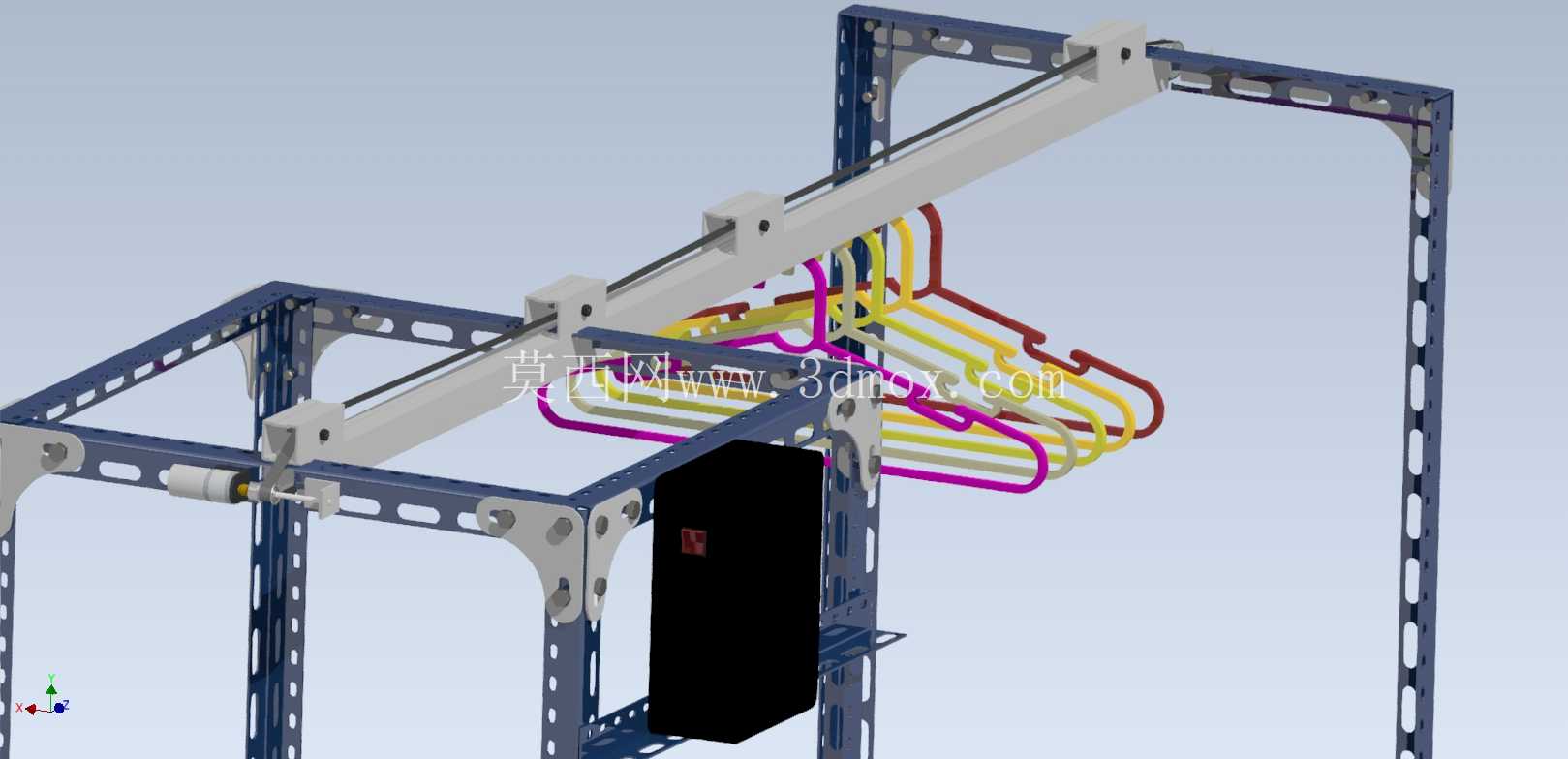

　　晾晒臂部分采用可折叠的伸缩结构，非使用状态下可向上翻折贴合竖向框架，进一步缩小收纳占用空间，展开后每个挂点都做了防滑限位设计，搭配彩色区分的挂衣位，可同时悬挂8-10件日常衣物，挂臂的承重经过结构校核，单臂可承载5kg重量，满足冬季厚外套、牛仔裤等较重衣物的晾晒需求，挂臂与主框架的连接部位采用耐磨尼龙转轴，长期翻折使用不会出现松垮异响。框架的竖向立柱上预留了多组标准安装孔位，可根据使用需求加装侧挂置物架、鞋袜晾晒挂架等扩展配件，适配不同类型织物的晾晒需求，比如小件内衣、袜子可搭配侧装网篮使用，避免晾晒过程中被风吹落。电气控制部分集成在框架左侧的控制盒内，预留了定时开关、温感调节的安装位，可根据衣物材质调整烘干温度与运行时长，控制盒做了防水密封处理，避免晾晒过程中滴落水渍引发电路故障。在结构设计阶段，重点做了框架的抗倾覆校核，底部烘干模块舱本身的配重可降低整体重心，同时在框架底部后侧设置了可调节的支撑脚，当晾晒较重衣物时，可伸出支撑脚增大底部支撑跨度，即使受到侧向碰撞也不会发生倾翻。

　　整体框架的铝型材连接处均采用标准角件连接，无需焊接加工，所有零部件均可实现快速拆装，生产组装时不需要复杂的专用工装，后期维护更换配件也十分便捷，相比市面上常见的固定式顶装晾衣架，这种可移动的结构设计不仅适配租房群体的使用需求，也能在梅雨季节临时移动到客厅、卧室等区域使用，不用受固定安装位置的限制。烘干模块的风道设计做了降噪处理，风机与框架之间设置了橡胶减震垫，运行时的噪音控制在40分贝以内，不会对日常居家休息造成干扰，同时热风出口设置了过热保护温控器，当风道温度超过60摄氏度时会自动切断加热电源，杜绝火灾安全隐患。挂臂的伸展角度做了限位设计，最大展开角度为水平向上15度，避免衣物悬挂后因重力导致挂臂下垂，让衣物之间保持合理的通风间隙，提升自然晾晒与烘干的效率。
