卡通风格小型观光潜水器结构设计

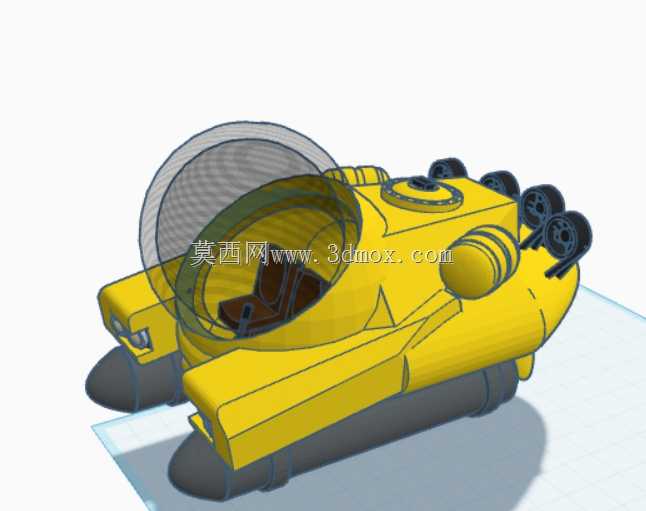

　　这款小型潜水器的三维结构设计，最初是面向近岸浅海观光、水下科普体验场景开发的，区别于常规作业型深潜器的厚重工业感，整体采用了圆润化的卡通造型语言，降低普通体验者对水下设备的距离感，适配滨海旅游景区、海洋馆互动体验区的使用需求。从功能布局来看，前部设置了大弧度半球形透明观察舱，观察舱采用聚碳酸酯成型的曲面结构，视野覆盖角度接近180度，能够让舱内乘员无遮挡观察水下珊瑚、鱼群等景观，观察舱与主耐压壳体的衔接处采用了嵌入式法兰密封结构，在浅海10米以内的工作水深下，能够保证密封可靠性，同时降低密封结构的加工难度。主壳体采用流线型的椭球过渡造型，整体外壳没有尖锐棱角，一方面能够降低水下航行时的兴波阻力，减少推进动力的损耗，另一方面也能避免水下航行时剐蹭珊瑚礁或者养殖网箱，降低设备运维过程中的外壳损伤概率。两侧对称布置的浮筒结构采用模块化设计，内部填充低密度浮力材料，能够在设备出现动力故障时提供足够的正浮力，保证潜水器可以自主上浮至水面，浮筒与主壳体之间采用快拆螺栓连接，日常维护时可以单独拆卸浮筒更换浮力材料或者检查壳体腐蚀情况。

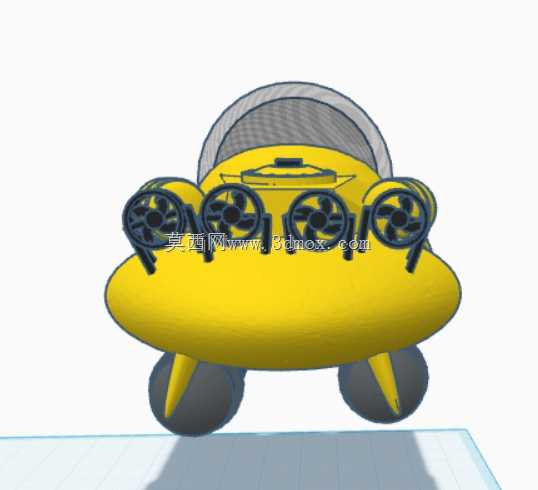

　　后部的多组推进器采用矢量布置方案，四组小直径推进器分别负责水平进退、横向平移以及垂直升降动作，相比传统单螺旋桨推进结构，这种布置方式不需要额外设置舵面结构，就能实现潜水器在水下的灵活转向与悬停，适配浅海区域复杂的水下地形，能够在狭窄的礁盘间隙内平稳移动，不会因为转向半径过大触碰障碍物。舱内布局采用单乘员设计，座椅位置设置在观察舱正后方，操控面板集成在座椅两侧扶手位置，简化了操作逻辑，非专业人员经过简单培训就能完成基础的航行操作，座椅下方预留了压载水舱的安装空间，通过小型水泵调节水舱水量就能实现潜水器的下潜与上浮控制，不需要复杂的高压气瓶吹除系统，进一步降低了设备的制造成本与维护门槛。

　　设计过程中重点考虑了设备的安装边界与运输便利性，整体外形宽度控制在1.8米以内，长度控制在2.5米左右，高度不超过1.6米，整体重量控制在800公斤以内，普通的小型货运车辆就能完成陆域转运，不需要额外申请大件运输资质，景区转运时可以直接通过小型吊机完成下水与上岸操作，不需要配置重型起重设备。外壳的黄色涂装一方面是高可见度设计，在水面状态下能够被周边船只远距离观察到，降低碰撞风险，另一方面黄色的外壳在水下环境中也有较好的辨识度，方便地面保障人员实时掌握潜水器的水下位置。观察舱顶部预留了应急逃生舱口，舱口采用快开式锁扣结构，在紧急情况下乘员可以从内部直接打开舱口上浮，配合两侧浮筒提供的浮力，能够保证应急状态下的人员安全。

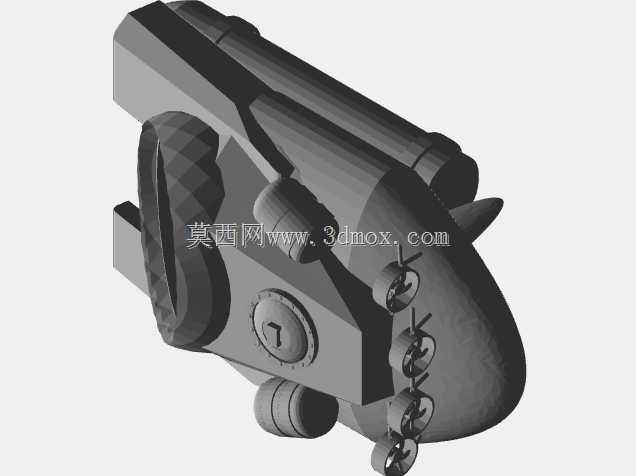

　　推进器的外部都设置了防护网罩，避免水下航行时缠绕水草、渔网等杂物，同时也能防止推进器转动时剐蹭到水下生物或者体验人员的肢体。整个模型的结构拆分完全按照实际生产的装配逻辑搭建，主壳体、观察舱、浮筒、推进器、内部座椅、压载舱等部件都做了独立的结构分层，后续做结构仿真或者生产开模时，可以直接提取对应部件的曲面数据，不需要重新做结构拆分。在细节处理上，主壳体表面预留了传感器安装位，可以根据使用需求加装水下摄像头、水质检测传感器、照明灯具等拓展配件，适配不同场景的使用需求，比如用于水下养殖巡检时，可以加装水质检测探头，实时监测养殖区域的水温、溶氧量等参数；用于水下考古勘探时，可以加装高清摄像设备，记录水下遗存的影像资料。壳体的接缝处都做了止口设计，装配时配合密封胶条就能实现可靠防水，不需要额外做复杂的焊接密封处理，降低了壳体的加工难度，小批量生产时可以采用玻璃钢手糊成型工艺，进一步压缩制造成本，适合中小规模的景区运营方采购使用。
