多安装孔位异形压铸连接基座结构

在压铸成型的工业零部件体系中，这类带多组同轴安装孔的异形连接基座，是高压铸造生产环节里非常典型的一类承载构件，日常主要应用在小型动力传输单元、工装夹具定位模块、轻型设备机架的连接节点位置，承担相邻部件之间的载荷传递、位置约束以及振动缓冲的作用。从实际使用场景来看，这类构件往往布置在设备内部的紧凑安装空间里，周边会毗邻传动杆件、液压油路或者电气走线槽，所以设计阶段首先要卡准的就是安装边界，不能出现和周边部件的运动干涉，同时还要保证自身结构在交变载荷下不会出现应力集中导致的开裂。

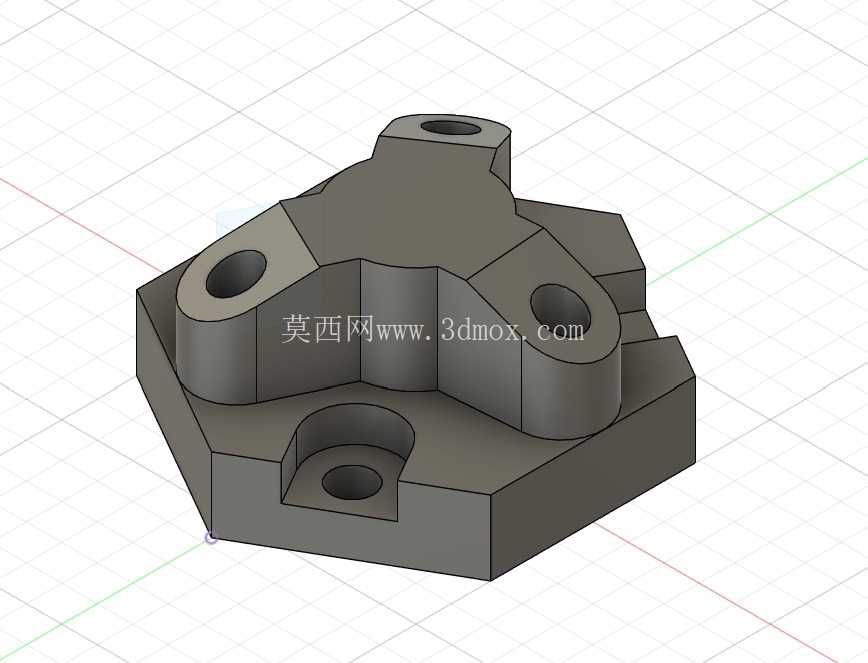

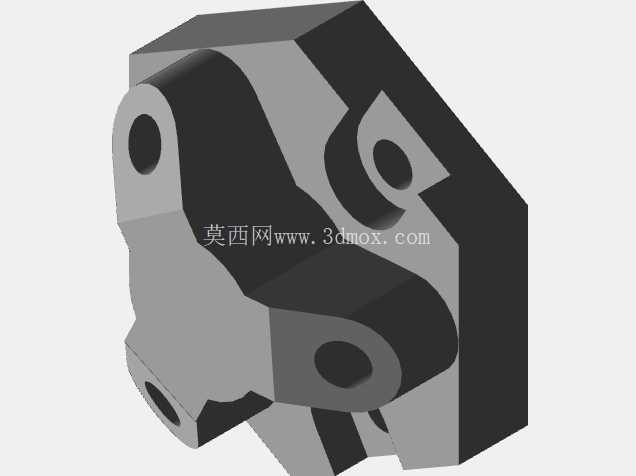

从结构设计思路上看，这个构件采用了非对称的异形块状本体，三个方向分别伸出带通孔的连接耳位，每个耳位的孔轴方向都对应不同的装配对接面，能够同时实现三个正交方向的部件连接，减少了额外转接零件的使用，有效压缩了装配节点的整体体积。本体的大平面部分做了局部的加厚处理，对应内部的载荷传递路径，在孔位周边都设置了环形的加强凸台，避免螺栓锁紧时压溃铸件表面，同时凸台的过渡位置全部采用了大圆角过渡，一方面是符合压铸工艺的拔模要求，减少铸件成型时的应力集中，另一方面也能让螺栓预紧力更均匀地分散到整个本体结构上，不会在孔位边缘出现应力突变。

实际选型使用时，首先要核对三个安装孔的中心距参数，确保和对接部件的安装孔位完全匹配，每个孔的孔径公差要适配对应的连接螺栓规格，通常这类基座的安装孔会预留一定的间隙补偿量，抵消装配时的位置度误差。安装边界方面，构件的最大外轮廓要和周边运动部件保留至少3mm的安全间隙，避免设备运行过程中出现碰撞摩擦；本体背面的定位平面要保证平面度在0.1mm以内，安装时贴合对应的安装基准面，减少装配后的位置偏差。

从压铸工艺适配性来看，这个构件的壁厚设计尽量保持了均匀性，最厚的位置和最薄的位置壁厚差控制在2:1以内，避免压铸成型时出现缩孔、冷隔等缺陷，所有的棱边都做了倒角处理，既方便脱模取件，也能去除铸件的飞边毛刺，避免安装时划伤操作人员。构件的非配合面保留了压铸原生的表面质感，配合面则会在压铸后做少量的机加工，保证孔位的同轴度和端面的平面度满足装配要求。

在实际工况下，这类连接基座需要承受持续的振动载荷，所以材料通常选用压铸铝合金，兼顾轻量化和足够的结构强度，自身重量较轻的同时，抗拉强度能够满足中小型设备的连接承载需求，不会在长期交变载荷下出现疲劳断裂。设计时特意将载荷传递路径沿着三个连接耳的连线布置，让本体的材料分布完全贴合应力走向，没有多余的冗余结构，在保证强度的前提下尽可能压缩了整体重量，符合现代机械设备轻量化的设计趋势。

装配过程中，三个方向的连接螺栓要按照对角顺序逐步锁紧，避免单个方向受力过大导致本体出现微变形，锁紧力矩要匹配螺栓的强度等级，不能过度锁紧导致凸台位置出现开裂。日常维护时只需要定期检查螺栓的预紧力是否足够，观察本体的过渡圆角位置有没有出现疲劳裂纹即可，这类铸件本身没有相对运动的摩擦面，不需要额外的润滑维护，使用寿命能够匹配整套设备的全生命周期。
