卡通风格四轮玩具小车结构设计

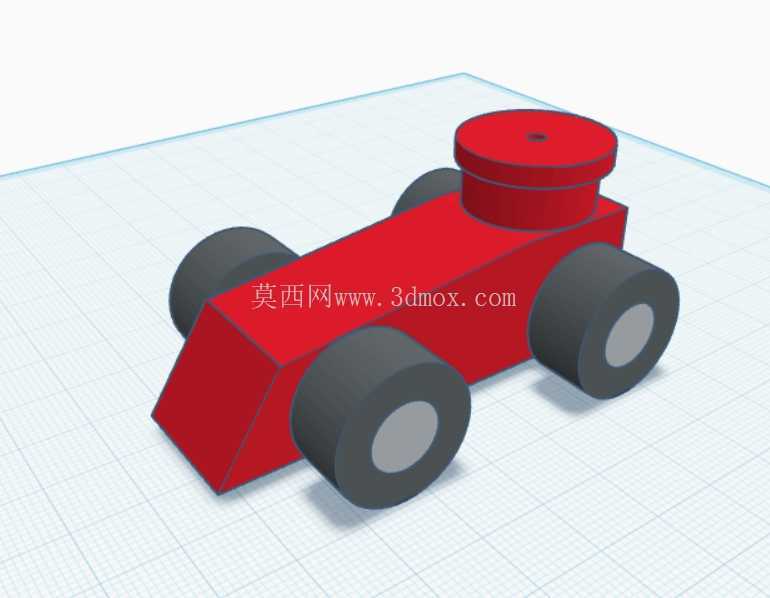

　　这款四轮小车的结构设计，最初的需求锚点是面向低龄儿童的桌面玩具场景，同时兼顾铸造工艺的成型可行性，在做结构拆解的时候，首先要考虑的是小尺寸铸件的壁厚均匀性，避免出现局部壁厚差过大导致的铸造缩孔缺陷。整车的主体承载结构采用一体化的楔形车身上部设计，前端做斜切收窄的造型，一方面是降低前端碰撞时的应力集中点，另一方面也适配儿童抓握时的手部贴合弧度，不会出现尖锐棱角带来的安全隐患。车轮部分采用大直径宽胎面的设计，轮缘做了圆弧过渡处理，四个车轮的安装轴孔同轴度公差控制在0.1mm以内，保证小车在平面滑行时不会出现偏磨、跑偏的问题，轮芯位置预留的轴套安装位，可以直接压入标准尺寸的塑料轴套，减少后期装配时的轴孔磨损，提升玩具的反复使用耐久度。车身上部的圆柱形凸起结构，最初的设计考量是作为儿童手指的拨动施力点，凸起的高度控制在12mm，直径18mm，刚好适配3-6岁儿童的指腹按压尺寸，同时这个圆柱结构和车身主体的连接位置做了R3的圆角过渡，避免铸造时出现应力开裂，也防止玩耍时的锐角磕碰。在做铸造工艺拆分的时候，车身主体作为一个单独的铸造成型件，四个车轮作为通用互换件，不需要做左右轮的差异化设计，所有车轮的安装尺寸完全统一，既降低了模具的开发成本，也方便后期的零件更换，就算单个车轮损坏，用户也可以直接替换同规格的车轮部件，不需要整体报废整车。

　　安装边界方面，整车的总长控制在72mm，总宽45mm，总高38mm，这个尺寸刚好可以适配市面上主流的玩具收纳格尺寸，也符合儿童单手抓握的尺寸阈值，不会因为尺寸过大导致儿童抓握不稳，也不会因为尺寸过小出现误吞的安全风险。车轮的安装轴距为48mm，轮距为38mm，重心位置设计在车身几何中心偏前5mm的位置，保证小车滑行时的前倾稳定性，不会在滑行过程中出现后翻的情况。车身底部做了1.5mm的内凹设计，既减少了铸造时的材料用量，也给车轴的安装预留了足够的避让空间，车轴采用直径2mm的标准圆轴，轴端做滚花处理，压入车轮的轴孔后可以实现过盈配合，不需要额外的紧固件固定，简化了装配工序。

　　在外形细节处理上，所有外露的棱边都做了R1以上的圆角处理，完全消除尖锐边角，符合儿童玩具的安全设计规范，车身表面的造型没有复杂的深腔结构，铸造时的拔模斜度统一设置为1.5度，保证模具开模时不会出现粘模、拉伤的问题，提升铸件的表面成型质量。考虑到后期的表面处理需求，车身的外表面预留了0.2mm的喷涂余量，可以直接在铸造成型后做彩色喷涂处理，不需要额外的打磨工序就能获得平整的漆面效果。车轮部分的胎面做了微凸的圆弧面，和接触面的接触宽度控制在3mm，既保证滑行时的摩擦力足够，不会出现打滑的情况，也不会因为接触面积过大导致滑行阻力过高，影响滑行距离。

　　在结构强度校核的时候，针对儿童玩耍时可能出现的跌落场景，车身主体的壁厚设置为2.5mm，圆柱凸起和车身连接位置的壁厚做了局部加厚到3mm，保证从1米高度跌落至水泥地面时不会出现断裂、开裂的问题。车轮和车轴的连接位置做了加厚的轮芯设计，轮芯厚度为5mm，足以承受跌落时的轴向冲击力，不会出现轮芯碎裂的情况。整个设计没有多余的装饰性结构，所有的造型特征都同时兼顾了功能需求、安全需求和铸造工艺需求，没有为了造型牺牲结构可靠性，也没有为了工艺便利性牺牲使用体验，在玩具类铸造件的设计中，平衡了成本、性能和安全三个核心维度的要求，适合小批量砂型铸造或者压铸工艺批量生产，装配工序简单，不需要复杂的工装夹具就能完成整机组装，生产端的落地门槛较低。
