工业管道用带颈焊接法兰结构设计

在石油炼化、化工生产、市政水处理、火电及暖通空调等涉及流体输送的工业场景中，管路系统的密封可靠性直接决定整套装置的运行安全，带颈焊接法兰作为管路连接中应用最广泛的承压连接件，其结构设计合理性直接影响管路的承压能力、密封性能与长期运维成本。这类带颈焊接法兰的核心设计逻辑，是通过锥形长颈结构实现法兰盘与管道的平滑过渡，相比平焊法兰大幅降低连接位置的应力集中系数，能够适配中高压、温度波动幅度较大的管路工况，避免管道与法兰连接位置因应力突变产生焊缝开裂、介质泄漏等问题。

从实际应用场景来看，这类法兰主要用于管道与管道、管道与阀门、管道与泵类设备的刚性连接，在需要定期拆解维护的管路节点处，法兰连接相比直接焊接的管路具备更强的拆装灵活性，无需破坏管路主体结构即可完成设备检修、滤芯更换、管路改向等作业。设计过程中首先需要匹配对应公称压力下的管道外径，法兰颈部的内径需与对接管道的内径保持一致，避免通径变化产生流体紊流，增大管路输送阻力；颈部的锥度设计通常控制在1:3左右，既保证足够的结构刚度承受螺栓预紧力，又避免厚度突变产生焊接缺陷。

法兰盘的密封面结构根据输送介质特性选择，普通水、蒸汽等低危害介质常采用突面结构，搭配非金属垫片即可满足密封要求；易燃易爆、有毒腐蚀性介质则会采用凹凸面或榫槽面密封结构，限制垫片的受压形变范围，提升高压工况下的密封可靠性。螺栓孔的分布严格遵循对应公称通径、公称压力的标准节圆直径，孔位与相邻法兰、配套阀门的法兰孔位完全互换，无需现场二次扩孔调整，降低现场安装的施工难度。法兰盘的厚度设计需要结合螺栓预紧力、介质内压产生的轴向力进行校核，保证在额定压力下法兰盘的形变在密封允许的弹性范围内，避免因法兰翘曲导致垫片压合不均产生泄漏。

安装边界方面，这类焊接法兰与管道对接时，需要在管道端部加工出与法兰颈部匹配的焊接坡口，采用氩弧焊打底、电弧焊填充的焊接工艺，保证焊缝全焊透，焊接完成后需要对焊缝进行无损检测，排除气孔、夹渣、未焊透等焊接缺陷，避免运行过程中焊缝位置出现介质泄漏。法兰对接时需要采用对角顺序拧紧螺栓，保证各个螺栓的预紧力均匀一致，避免单侧受力过大导致法兰偏斜。在管路系统的应力计算中，法兰位置的刚度远高于管道本体，通常会作为管路应力分析的固定约束点，需要结合管路的热膨胀量合理设置支吊架位置，避免热应力直接作用在法兰焊缝位置。

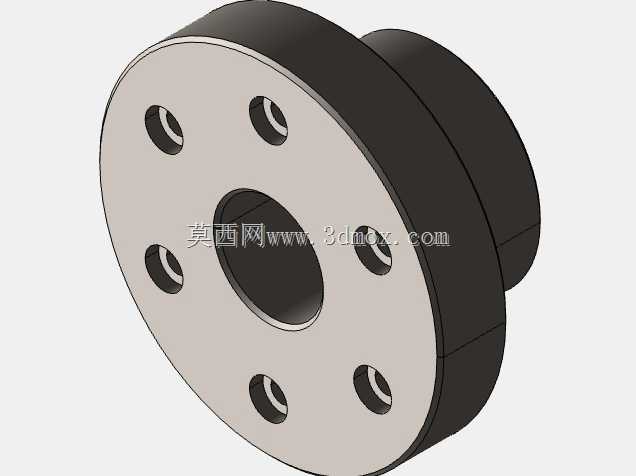

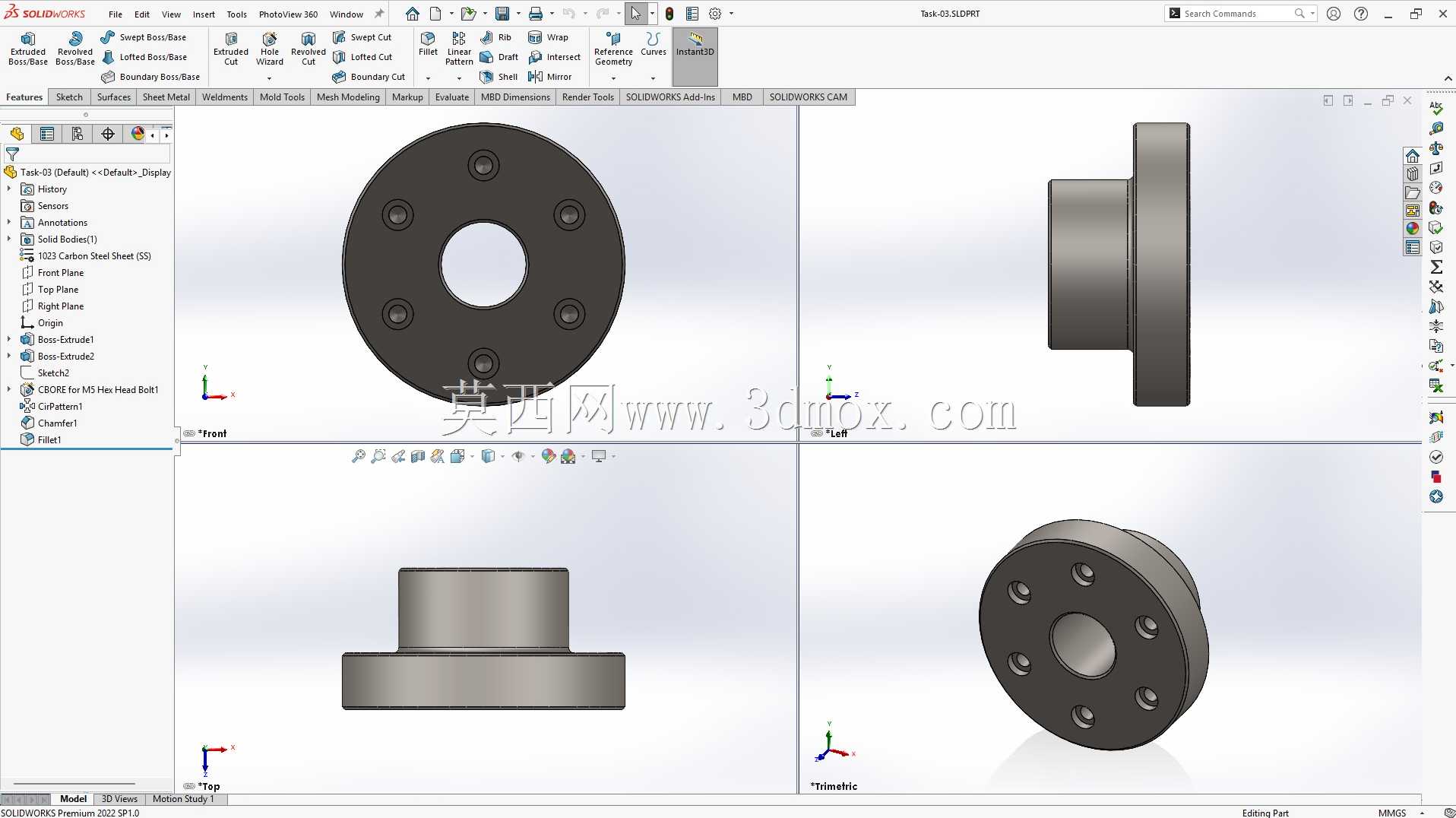

针对不同的输送工况，法兰的选材也有明确区分：常规给排水、常温低压蒸汽管路多采用碳钢材质，兼顾结构强度与制造成本；化工腐蚀介质、食品医药输送管路多采用不锈钢材质，避免介质腐蚀产生的杂质污染输送物料；海洋环境、高盐雾工况则会采用铜合金或特殊涂层法兰，提升抗腐蚀能力；高温高压工况下会采用合金钢材质，保证高温下的结构强度不发生明显衰减。设计过程中还需要考虑法兰与垫片、螺栓的配套性，不同材质的法兰、垫片、螺栓组合需要匹配对应的预紧力矩范围，避免预紧力过大压溃垫片，或是预紧力不足导致密封失效。在三维建模过程中，需要严格还原法兰的颈部过渡圆角、密封面粗糙度要求、螺栓孔倒角等工艺细节，保证模型导出的工程图能够直接用于生产加工，避免加工方因图纸细节缺失产生制造误差，导致现场安装时出现法兰不匹配、密封不严等问题。
