在工业管路系统的搭建过程中,法兰是实现管路分段连接、设备与管路对接的核心承压连接件,其中对焊颈法兰凭借颈段与管路对焊的连接形式,在中高压、温度波动较大的输送工况中有着极高的应用占比。本次设计的对焊颈法兰覆盖DN20至DN100的常用通径规格,适配壁厚1.5至2.5毫米的薄壁输送管路,采用90/10铜钢复合材质加工成型,建模过程严格遵循DIN 86037-1标准的尺寸公差与形位要求,可直接用于工业管路的装配干涉校验、管路应力仿真分析以及生产加工的图纸输出。
从实际应用场景来看,这类带颈对焊法兰常被用于化工流体输送、市政给排水、暖通空调管路、小型工艺装置的管线连接环节,尤其是在管路存在一定振动、温度交变的工况下,颈段的过渡结构能够有效分散焊缝位置的应力集中,避免平焊法兰常见的焊缝开裂、密封面变形泄漏问题。不同于普通平焊法兰直接将管路插入法兰内孔焊接的形式,对焊颈法兰的颈段端部加工有与待连接管路壁厚匹配的焊接坡口,安装时管路与颈段端部实现对接环焊,焊缝位置远离法兰密封面,焊接热影响区不会对密封面的平面度造成影响,同时颈段的锥形过渡结构能够让管路内的流体实现平缓过渡,减少通径突变带来的局部阻力损失与流体湍流冲刷。

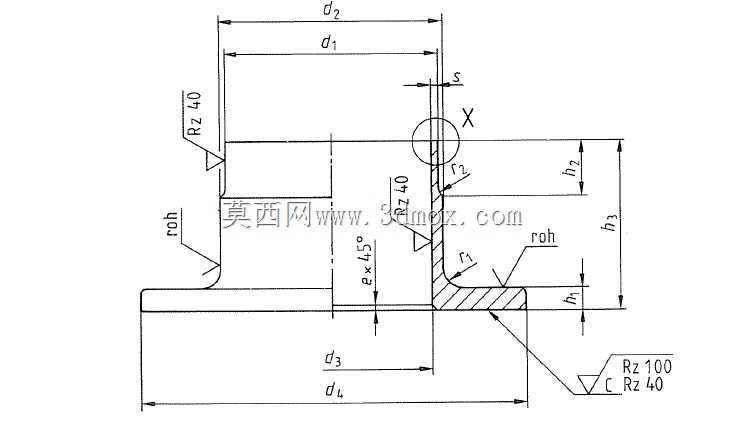

在设计思路上,首先需要匹配对应通径的管路外径与壁厚参数,确定颈段端部的内孔尺寸与坡口角度,颈段的高度按照标准要求取对应通径下的最小有效高度,保证焊接操作时有足够的操作空间,同时避免颈段过长带来的材料浪费与安装空间占用。法兰盘的密封面采用突面形式,密封面的表面粗糙度按照Ra1.6至Ra3.2的要求设计,能够适配非金属平垫片、金属缠绕垫片等多种常用密封垫片,满足不同压力等级下的密封要求。法兰盘上的螺栓孔采用跨中布置形式,即螺栓孔中心与法兰中心线的连线错开管路轴线的垂直与水平方向,避免安装时螺栓与管路支吊架、相邻管线发生干涉,螺栓孔的直径与数量严格对应DIN标准中PN16压力等级的参数要求,保证同标准下的法兰具备完全互换性。
从安装边界来看,DN20规格的法兰螺栓孔中心距为65毫米,法兰盘外径为105毫米,颈段端部外径适配25毫米外径的薄壁管路,安装时需要预留至少30毫米的径向操作空间用于螺栓紧固;DN100规格的法兰螺栓孔中心距为180毫米,法兰盘外径为220毫米,颈段端部适配114毫米外径的薄壁管路,安装时法兰背面与墙面、设备壳体的最小净距需要保证在50毫米以上,方便颈段与管路的对接焊接操作。所有规格的法兰密封面凸台高度统一为2毫米,既能够保证垫片安装时的定位效果,又不会因为凸台过高导致垫片压合时出现偏移。材质选用的90/10铜钢复合材料,基层钢材提供足够的结构强度承受管路压力与螺栓预紧力,表层铜材具备优秀的耐腐蚀性能,能够适配弱腐蚀性流体的输送需求,同时铜材质的密封面在垫片压合时能够产生微小的弹性变形,填补密封面的微观不平度,进一步提升密封可靠性。

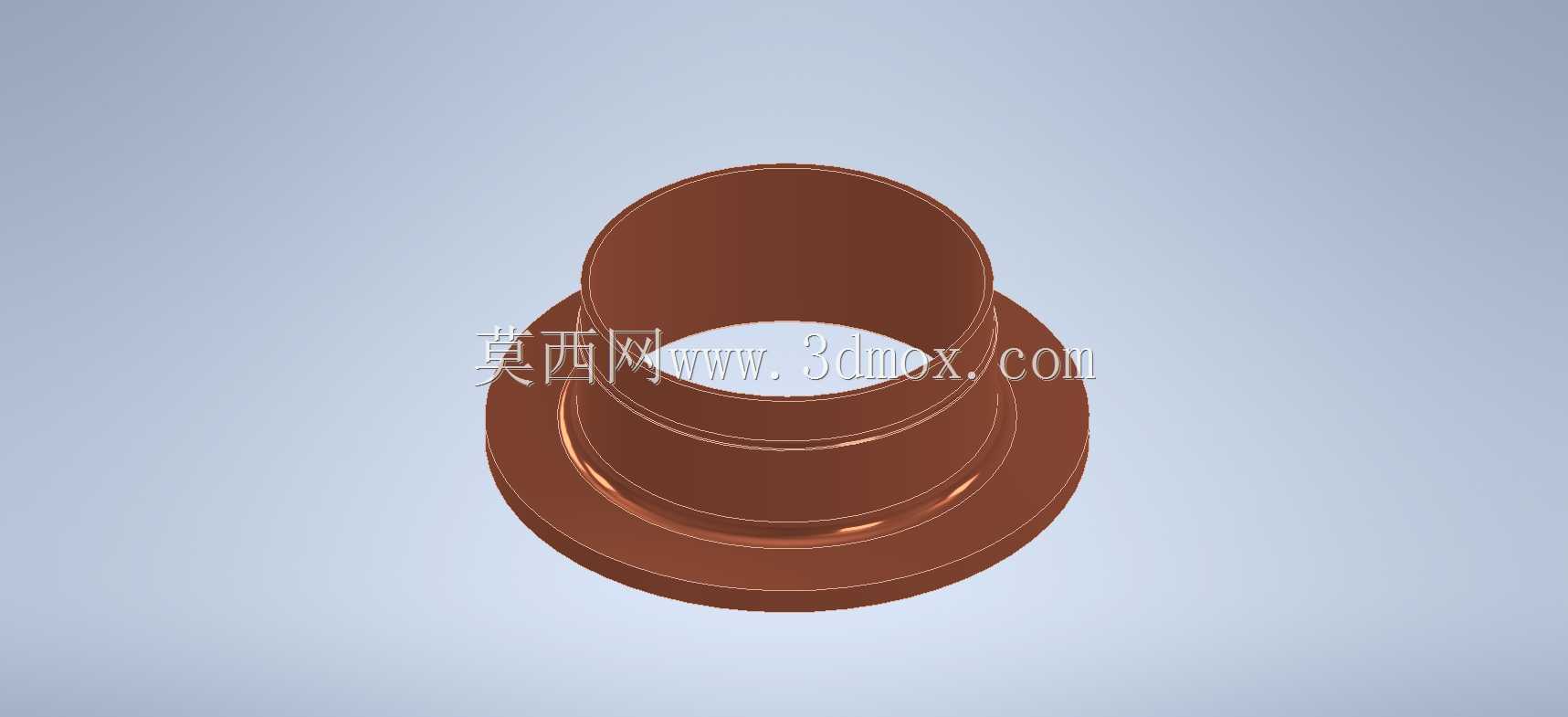

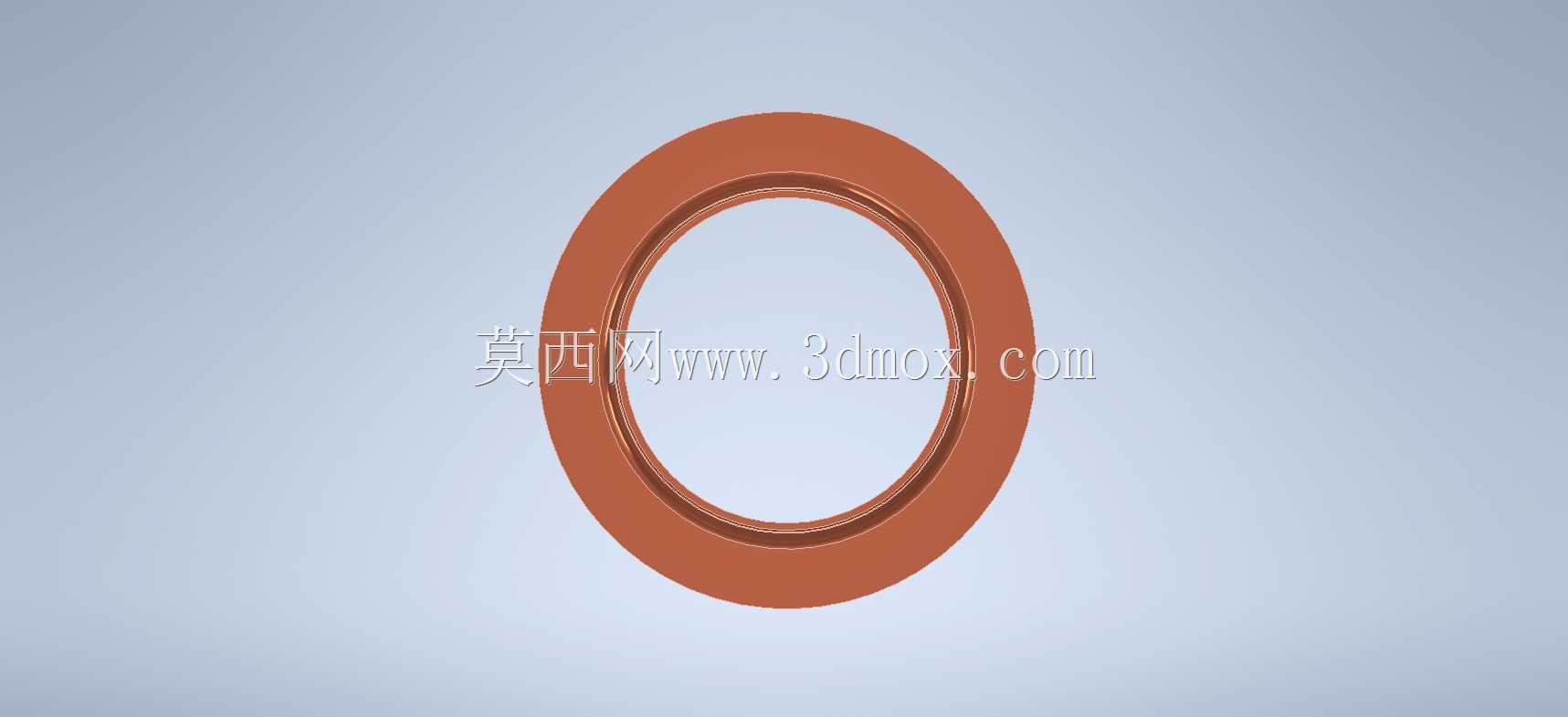

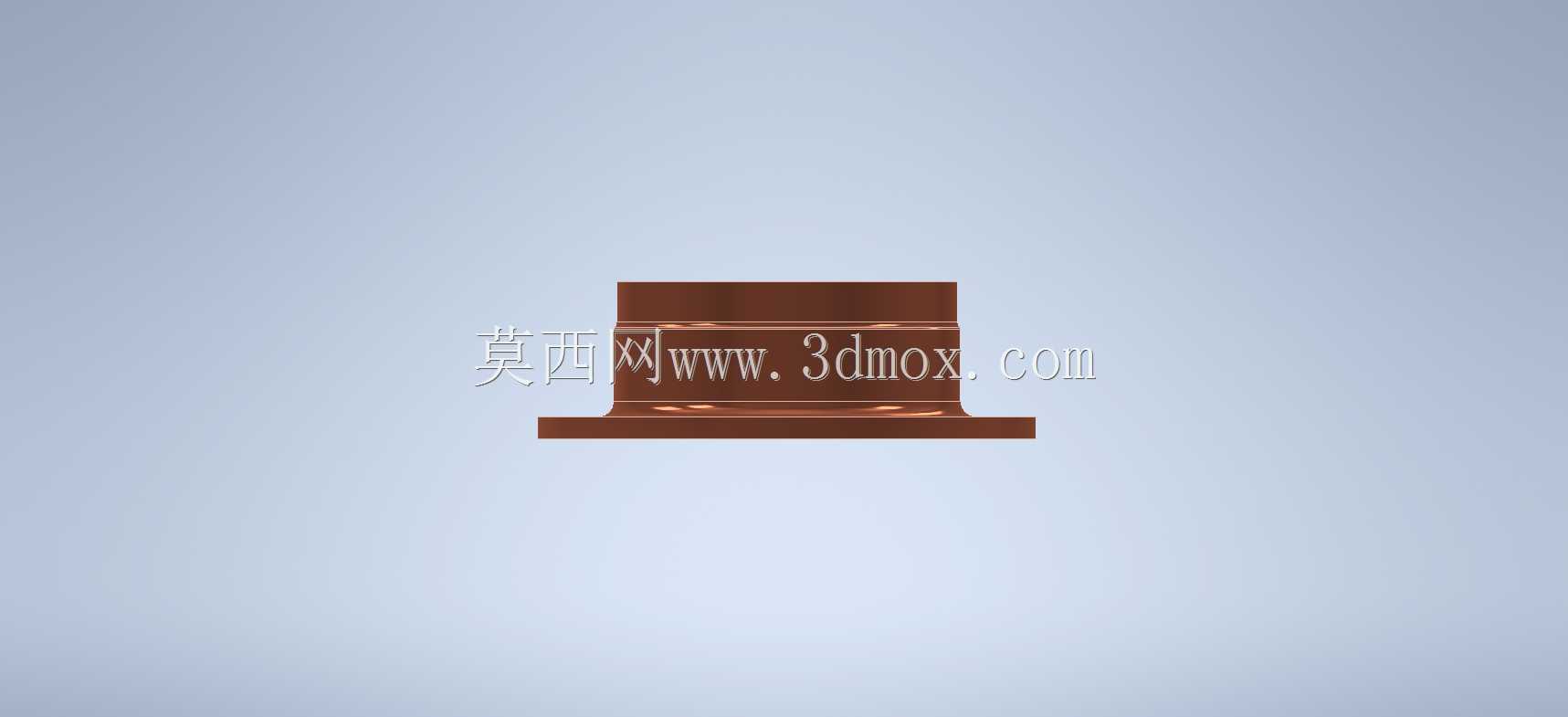

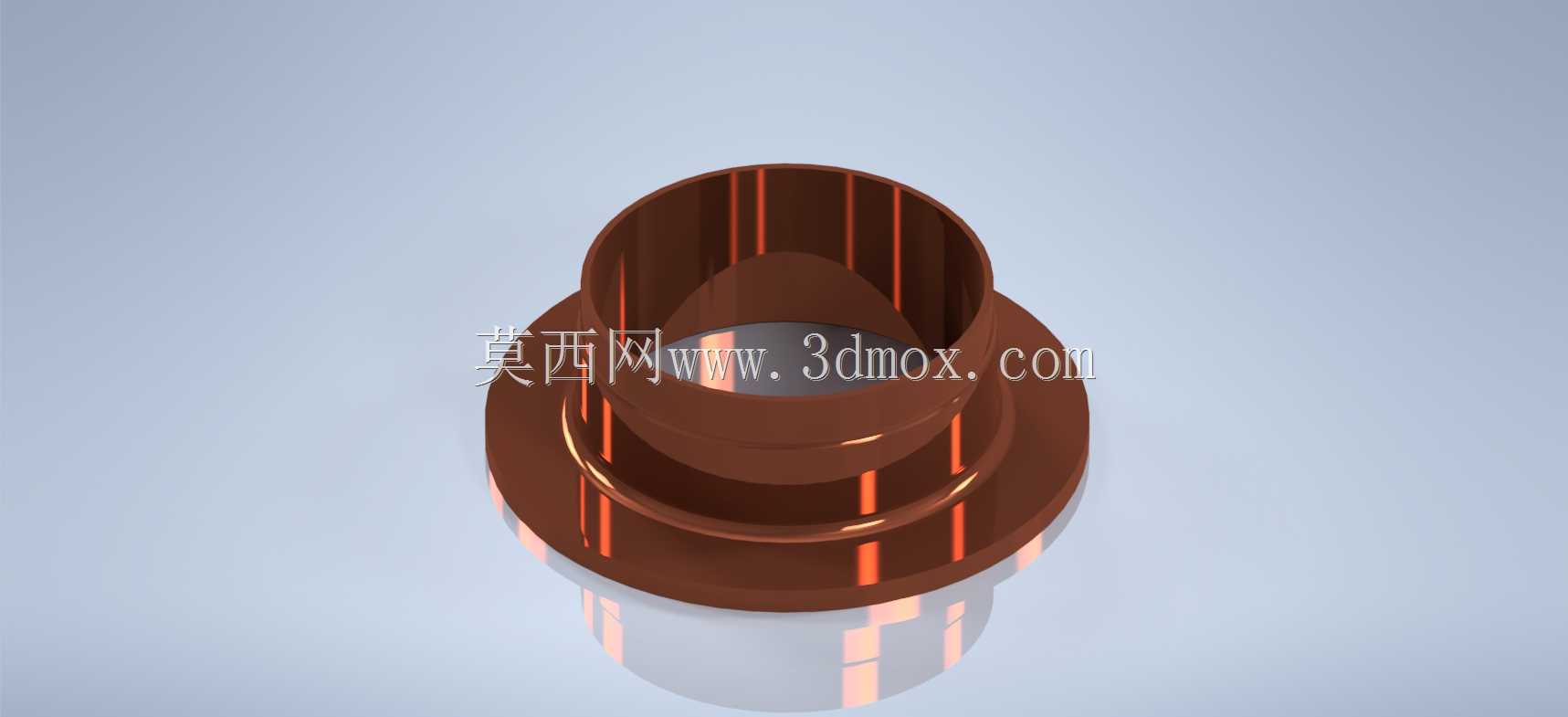

建模过程中,首先绘制法兰盘的旋转截面草图,将颈段的锥形过渡、密封面凸台、法兰盘厚度、背面的倒角结构全部整合到同一旋转特征中,保证整体结构的同轴度公差符合标准要求;之后通过阵列特征生成均匀分布的螺栓孔,对所有锐边进行R0.5至R1的圆角处理,避免加工与安装过程中出现锐边割伤的问题,同时减少应力集中点。完成的三维模型可以直接导入管路装配体中,用于检查法兰与相邻阀门、弯头、设备接口的匹配性,提前发现安装空间不足、螺栓干涉等问题,也可以导入有限元分析软件,对不同压力、温度工况下的法兰应力分布、密封面压合变形量进行仿真计算,验证结构设计的可靠性,为实际生产加工提供准确的三维数模依据。
