海上风电机组半潜式支撑平台结构设计

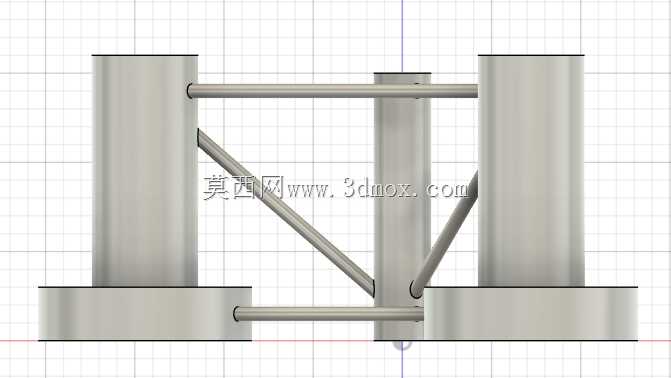

　　在深远海风电开发场景中，固定式基础受水深限制无法满足部署需求，半潜式浮式平台成为远海风电机组的核心承载结构，这套半潜式平台结构针对中等水深以上的海上风电场设计，可适配主流兆瓦级风电机组的安装与运行需求，能够在复杂海况下为上部机组提供稳定的支撑边界。从结构构型来看，该平台采用多立柱斜撑连接的经典半潜布局，四根大直径立柱沿矩形点位分布，每根立柱底部设置直径更大的压载舱底托，立柱之间通过多组不同角度的斜向撑杆与水平撑杆形成空间桁架结构，这种布局的核心设计思路是通过分散的浮体提供足够的浮力储备，同时利用空间桁架的传力路径分散波浪载荷与上部机组的动载荷，减少结构应力集中区域。

　　立柱底部的扩径底托一方面可以增大平台的水线面阻尼，抑制平台在波浪中的垂荡、横摇与纵摇运动幅度，另一方面可作为固定压载舱的安装空间，通过在底托内布置压载物降低平台整体重心，提升平台的稳性裕度，满足海上风电运维周期内的稳性要求。撑杆结构采用圆管截面设计，在相同截面积下圆管具备更优的各向抗弯与抗扭性能，同时可以有效降低波浪与海流对杆件的冲击载荷，减少结构所受的流致振动影响，不同角度的斜撑将四根立柱连接为整体刚性框架，保证平台在波浪载荷、风载荷、上部机组倾覆力矩的共同作用下，各浮体之间不会产生相对位移，维持整体结构的几何精度。

　　从安装边界来看，平台上部立柱顶端设置有机组塔筒连接法兰界面，法兰的螺栓孔排布、端面平面度公差均匹配对应兆瓦级风电机组的塔筒底部安装要求，平台整体的干舷高度经过核算，能够保证在极端高潮位叠加波浪爬升的工况下，上部塔筒与机组设备不会被海浪侵袭。平台的系泊点布置在外侧立柱的下部区域，可适配悬链线式或张紧式系泊系统，通过系泊缆与海床锚点连接，将平台的水平位移限制在风电机组电缆允许的偏移范围内，避免动态电缆出现过度弯折疲劳。

　　在实际运行场景中，这类半潜式平台可以在岸边船坞内完成整体建造与上部机组的预组装，再通过湿拖的方式运输到目标风场点位，完成系泊系统连接与电缆铺设后即可投入运行，相比固定式基础大幅减少了海上施工作业的窗口期要求，降低深远海风电的施工成本。结构设计过程中充分考虑了不同浪向、流向的载荷组合，撑杆与立柱的连接节点做了局部加强处理，避免节点处出现疲劳损伤，平台的浮舱划分满足分舱稳性要求，单个舱室破损的情况下平台仍能维持基本稳性，不会出现倾覆风险。平台的水动力性能经过迭代优化，立柱间距与撑杆布局避开了常见波浪频率的共振区间，减少平台在日常海况下的运动响应对上部风电机组发电效率的影响，保证机组的偏航、变桨动作不会因平台过度运动出现控制偏差。
