微型多规格线性导轨滑块组件结构

　　这套微型线性导轨组件覆盖MGN7、MGN9、MGN12、MGN15四个常用微型导轨规格，是小型精密传动场景里的核心导向部件，日常做小型自动化设备选型、非标机构改型时经常会用到这类标准件的三维数模，用来做装配干涉校验、运动行程模拟比单纯查二维样本要直观很多。从实际应用场景来看，这类微型导轨主要用在对安装空间有严格限制的精密设备上，比如桌面级3D打印机的运动轴导向、小型点胶机的喷头移动模组、视觉检测设备的镜头微调滑台、医疗检测仪器的样本输送机构，还有消费电子组装工位的小型移栽机构，这类场景负载普遍不大，但对导向精度、运行顺滑度要求很高，不适合用大规格的重载导轨。

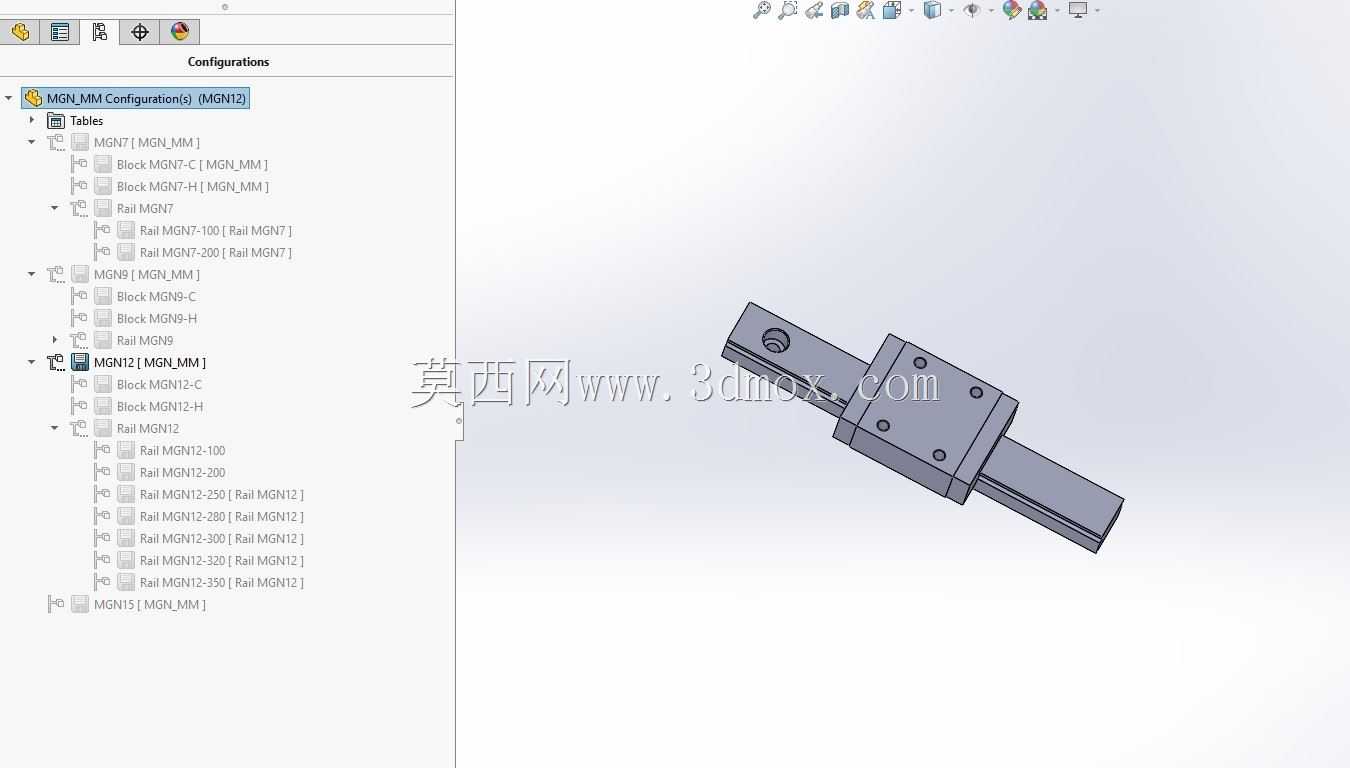

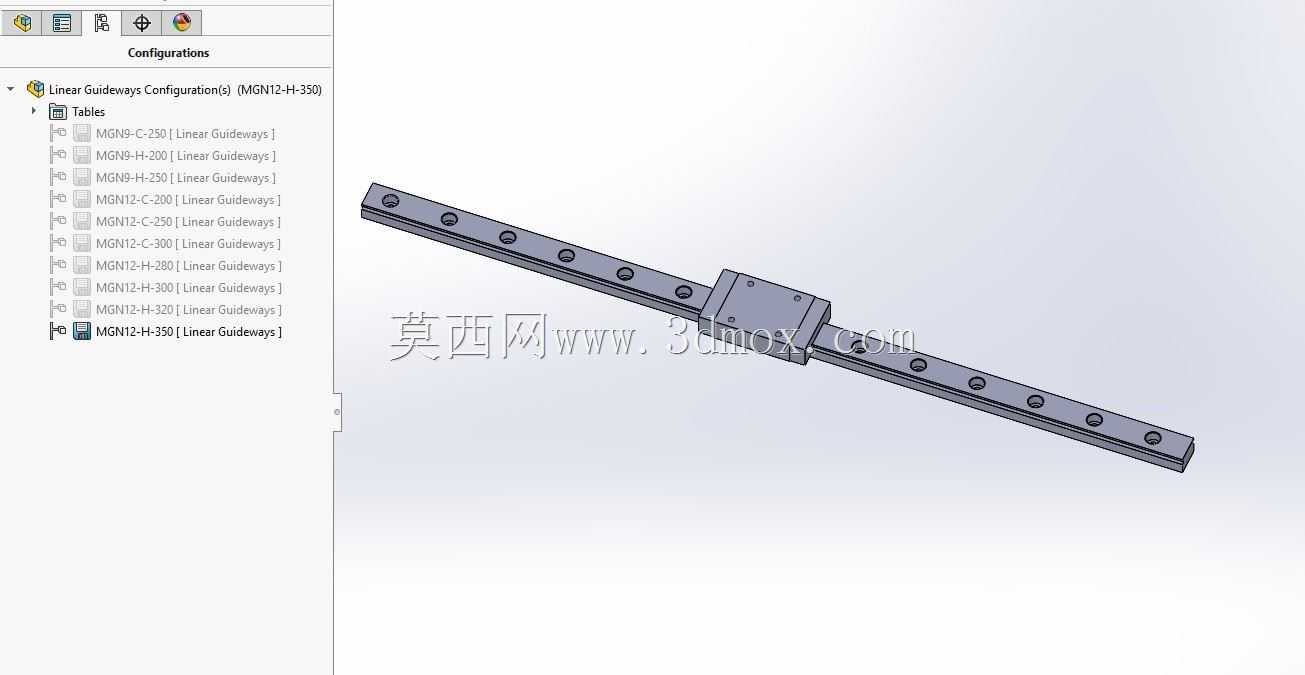

　　从功能特性上看，这套多体结构把导轨本体、滑块、内置滚动体的装配关系都做了还原，不同规格的导轨截面尺寸、滑块安装孔位、轨道滚道曲率都对应实际标准件参数，滑块和导轨之间的配合间隙按照常用的预压等级做了预留，模拟实际装配时不会出现过约束导致的装配报错，也不会因为间隙过大影响运动仿真的准确性。设计思路上，这套数模采用了配置化的多体结构，把四个规格的导轨放在同一个装配树里，选型时不需要逐个调用不同的零件文件，直接切换配置就能快速匹配对应规格的安装尺寸，做方案阶段可以快速替换不同规格验证安装空间，不用反复调整周边结构的孔位。

　　从安装边界来看，不同规格的导轨宽度、滑块安装孔距、轨道端距都符合行业通用的安装尺寸标准，MGN7规格导轨宽度7mm，适合空间极度紧凑的微型滑台，滑块采用两孔安装；MGN9规格导轨宽度9mm，负载能力比7系列提升约30%，是小型桌面设备最常用的规格；MGN12、MGN15规格导轨宽度分别为12mm、15mm，能承受一定的倾覆力矩，适合行程稍长、负载稍大的水平或垂直安装轴。导轨上的安装孔采用沉头孔设计，对应标准内六角螺丝的安装尺寸，沉头深度刚好让螺丝头不高出导轨基准面，安装时可以直接把导轨基准面贴紧设备安装基面，不需要额外加工沉头避让槽。滑块的安装面也做了基准边设计，和导轨基准面平行，安装负载件时可以靠基准边定位，减少装配时的找正时间。做结构设计时，用这类准确的导轨数模可以提前校验滑块运动到行程两端时和周边机架、拖链、传感器的干涉情况，比如做垂直安装轴时，要确认滑块下行到极限位置时不会撞到下方的缓冲垫，上行时不会碰到顶部的电机安装座，提前在数模里把这些干涉点排除，实际加工装配时就能减少很多返工。另外这套多体结构还原了滑块和导轨的配合关系，做运动仿真时可以直接给滑块添加直线运动副，模拟不同速度下的运动状态，验证拖链弯曲半径、线缆固定位置是否合理，避免实际运行时出现线缆拉扯的问题。

　　对于做小型非标设备的工程师来说，这类标准件的准确数模能大幅缩短方案设计的时间，不用自己从零开始绘制导轨的每个滚道、每个安装孔，直接调用配置化的模型就能快速完成装配，把更多精力放在核心机构的设计优化上。需要注意的是，不同规格导轨的额定静负载、额定动负载有差异，选型时除了核对安装尺寸，还要结合实际负载、运行速度、行程长度来确认规格是否满足寿命要求，数模里的尺寸可以直接用来做安装板的孔位标注，和实际采购的标准件安装尺寸完全匹配，不会出现孔位对不上的问题。
