0.5吨载重双立柱导轨式升降作业平台

这款0.5吨额定载重的升降作业平台，核心采用双立柱导轨式框架结构，主要面向车间内楼层间物料转运、生产线工位高度差补位、仓储库区轻载货物垂直存取这类场景，也可适配小型设备安装检修时的人员与工具同步举升需求，相比剪叉式升降结构，它的侧向占用空间更小，运行过程中平台晃动量控制更优，适合安装在空间狭长的厂房通道旁、设备侧边预留的窄幅安装位中。

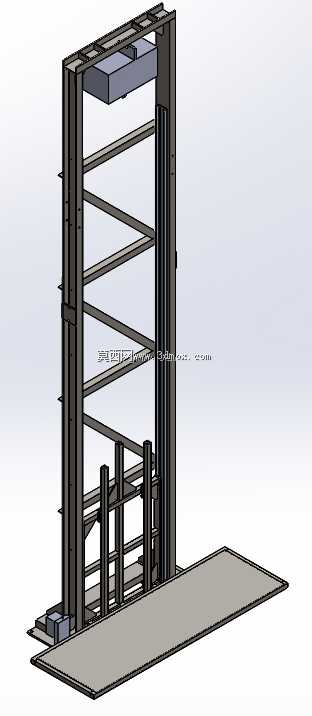

从结构设计逻辑来看，两侧立柱采用矩形型钢拼焊成型，内部嵌入导向滑轨，承载滑架通过多组导向轮卡在滑轨内，将升降过程中的偏载力矩直接传递到立柱框架上，避免驱动部件承受额外侧向力；平台台面采用花纹钢板拼接，边缘预留了挡边安装孔位，可根据使用需求加装防护栏或者物料挡条，防止举升过程中货物滑落。底部基座采用整板式焊接结构，安装时仅需要对地面做简单的水平找平，通过膨胀螺栓固定即可，不需要额外做深挖地坑的土建施工，对于旧厂房改造、临时增设垂直输送点位的场景适配性很强。

驱动部分的安装位预留在立柱顶部的横梁区域，采用链条牵引的传动方式，相比钢丝绳传动，链条的延伸率更低，长期使用后的停层精度保持性更好，维护时仅需要定期检查张紧度与润滑状态即可，不需要频繁调整绳长补偿磨损量。两侧立柱之间设置了多道横向连接杆件，既提升了整体框架的抗扭刚度，也可以作为电气布线的走线架，将限位开关、急停线路的线缆规整固定在杆件内侧，避免运行过程中线缆被剐蹭破损。

从安装边界尺寸来看，设备整体的宽度方向尺寸控制在1.8米以内，深度方向（含平台收回状态）不超过1.2米，最大举升高度可根据实际使用场景调整立柱段长度，常规配置下举升高度覆盖3米到6米区间，能够满足大部分两层厂房、货架库区的举升需求。平台停层位置设置了机械锁止机构，当平台到达指定楼层后，锁舌自动卡入立柱的定位孔中，即使传动部件出现意外失效，平台也不会发生下坠，满足工业作业场景的安全防护要求。

在实际选型适配时，需要注意安装位置的顶部预留足够的驱动组件安装空间，侧面预留不小于300mm的维护通道，方便后期对导向轮、传动链条做日常保养；如果是用于洁净车间场景，还可以在立柱外侧加装防尘罩，避免导轨润滑脂挥发或者积尘影响车间环境。平台的控制按钮盒预留了延伸接口，可根据需求加装楼层呼叫装置、光幕防护装置，对接车间的自动化生产线信号，实现举升动作的自动触发与停层，不需要人工手动操作即可完成物料的跨楼层转运。

结构建模过程中，所有型钢拼接处都预留了焊接坡口的工艺余量，导向轮的安装座设计成长圆孔可调结构，装配时可以根据实际滑轨的平行度偏差调整导向轮的压紧量，避免出现卡滞或者运行异响的问题；底部基座的调平螺栓采用M20规格，单颗螺栓的承载能力满足1.5倍额定载重的安全系数要求，即使地面存在一定的倾斜度，也可以通过调平螺栓将整体框架调整到垂直状态，保证升降运行的顺畅性。
