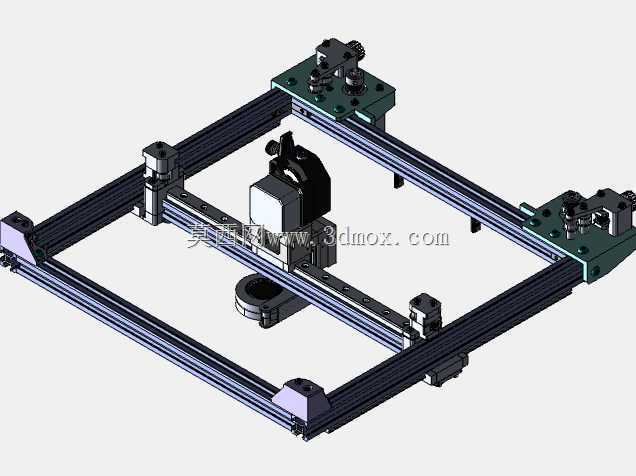

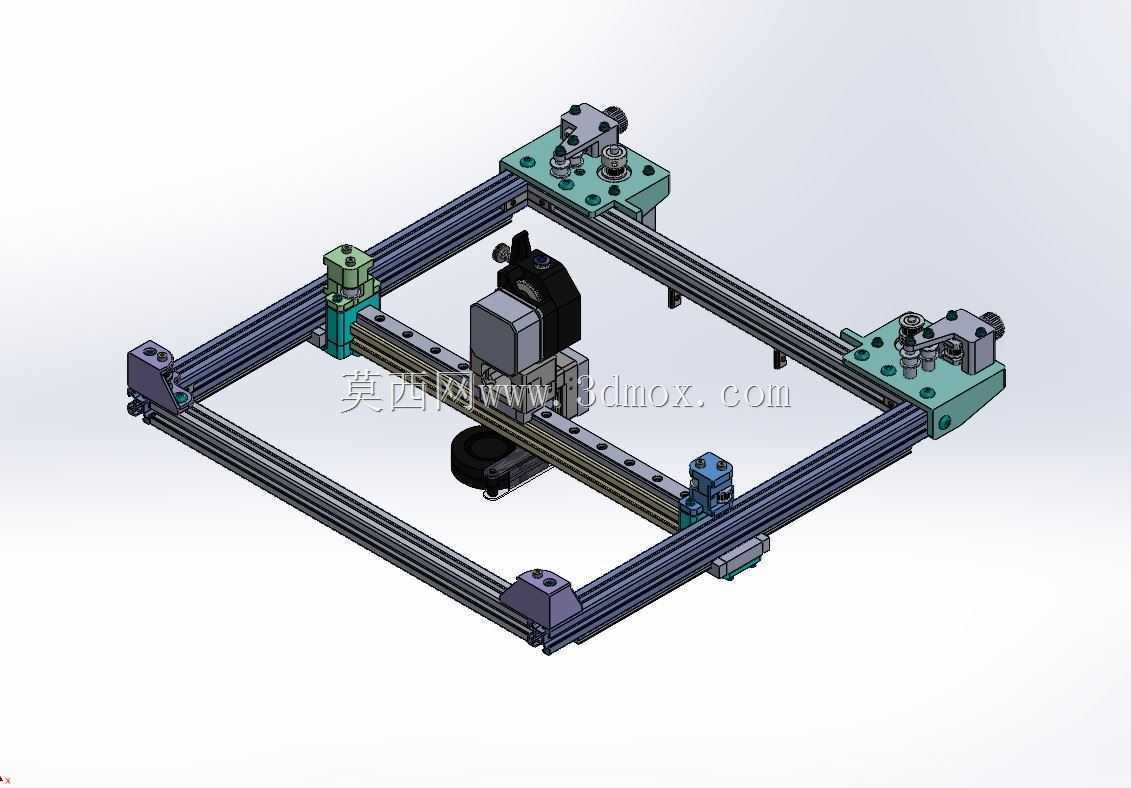

CoreXY结构3D打印机铝型材框架组件

　　这套框架组件是CoreXY构型桌面级3D打印设备的核心运动承载基体，采用2020系列欧标铝型材作为主体搭建材料，在桌面级增材制造场景中承担着固定运动模组、承载打印头组件、保障传动精度的核心作用。区别于传统Prusa结构的单轴独立传动布局，CoreXY结构通过两组同步带的协同牵引实现打印平面内的X/Y向运动，运动过程中电机无需随动头做往复位移，能有效降低运动部件的整体惯量，在高速打印工况下可大幅减少机构震颤带来的打印层纹问题，适配PLA、PETG、ABS等多种常见熔融沉积成型耗材的打印作业需求。

　　从设计逻辑来看，整套框架采用对称式矩形布局，四根铝型材通过角码与定制加工的安装块拼接成闭合矩形基体，型材拼接处的安装块预留了同步带惰轮的安装轴孔、张紧机构的调节槽位，无需额外焊接或复杂机加工即可完成主体框架的组装，铝型材表面的T型槽可兼容标准M5/M4规格的T型螺母，后续拓展自动调平传感器、耗材断料检测、 enclosure封板等配件时无需重新打孔，直接通过槽内螺母即可完成附件固定，大幅降低了设备改装的加工门槛。框架的四角安装块做了下沉式定位设计，铝型材端面嵌入安装块的定位槽内，拼接时可快速保证型材的垂直度，避免人工组装时出现框架对角偏差导致的运动卡顿问题。

　　在安装边界与尺寸适配层面，这套框架的有效打印幅面匹配常规200mm级桌面3D打印机的成型需求，框架整体的外轮廓尺寸预留了Z轴升降导轨、热床安装平台的安装空间，X/Y向运动的打印头滑台通过两组直线导轨安装在框架的横向型材上，滑台的安装孔位兼容主流的E3D V6、火山等通用打印头模组，也可适配近程挤出、远程鲍登挤出等不同送料结构的挤出组件。同步带的走带路径完全内嵌在铝型材的槽位空间内，不会出现传动带外露剐蹭打印件或线材的问题，张紧机构设置在框架侧边的安装块上，无需拆解框架主体即可通过调节螺丝调整同步带张紧力，日常维护时的操作空间充足，不会出现工具无法伸入调节的问题。

　　实际应用中，这类框架组件既可以作为DIY爱好者搭建自制3D打印机的基础套件，也可作为小型桌面级3D打印设备量产时的核心结构件，铝型材材质本身的刚性足以支撑100mm/s以上的高速打印运动，型材表面的阳极氧化层可避免长期使用过程中出现氧化锈蚀问题，框架上预留的电机安装位可直接适配42系列两相步进电机，无需额外加工转接板，电机输出轴与同步轮的配合位做了同轴度定位设计，组装时可快速保证同步轮的安装垂直度，减少同步带跑偏、磨损过快的问题。滑台部分的安装基准面做了平面度处理，打印头安装后可保证喷嘴与热床平面的平行度，减少调平操作的频次，框架底部的安装脚预留了减震脚垫的安装孔位，设备运行时可通过橡胶脚垫吸收电机运动产生的振动，进一步降低高速打印时的共振影响。

　　从结构可靠性角度出发，这套框架的所有受力点均设置在铝型材的实体连接位置，同步带牵引产生的拉力通过安装块直接传递到铝型材的端面，不会出现型材局部受力变形的问题，惰轮安装轴采用不锈钢材质，长期转动下不会出现轴孔磨损导致的传动间隙，滑台与导轨的配合采用标准滚珠直线导轨，运动阻力小、定位精度高，可保证打印过程中X/Y向的定位误差控制在0.1mm以内，满足常规民用、创客教育场景下的3D打印精度需求。框架的走线空间预留在线槽与型材槽位内，电机线、限位开关线、打印头加热线与温感线均可沿型材槽位排布，通过理线夹固定后不会出现线材干涉运动部件的问题，整体结构的模块化程度较高，单个零部件损坏时可单独拆卸更换，无需整体拆解框架，降低了后期的维护成本。
