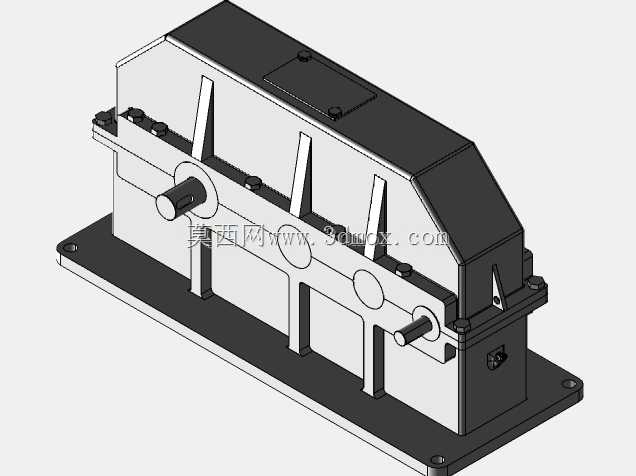

二级展开式圆柱齿轮减速传动装置

在各类需要匹配原动机与工作机转速、传递大扭矩的工业场景中，这类闭式圆柱齿轮减速装置是传动链里的核心配套部件，常被布置在异步电机、伺服电机等原动机输出端与输送机辊筒、搅拌设备主轴、机床进给机构等负载端之间，解决原动机输出转速过高、输出扭矩无法满足负载启动与运行需求的匹配问题。区别于开式齿轮传动的外露结构，该装置采用整体铸造式密封箱体，能将所有传动齿轮、传动轴、支撑轴承完全封闭在箱体内腔，既可以避免车间内的金属切屑、粉尘、水汽侵入传动啮合面造成磨粒磨损，也能储存润滑介质，让齿轮啮合面、轴承滚动体始终处于油浴或飞溅润滑的状态，大幅降低长期运行的摩擦损耗，延长核心传动件的更换周期，减少日常运维的工作量。

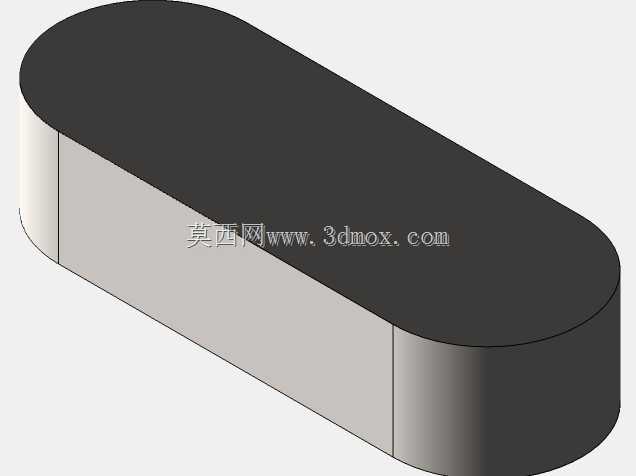

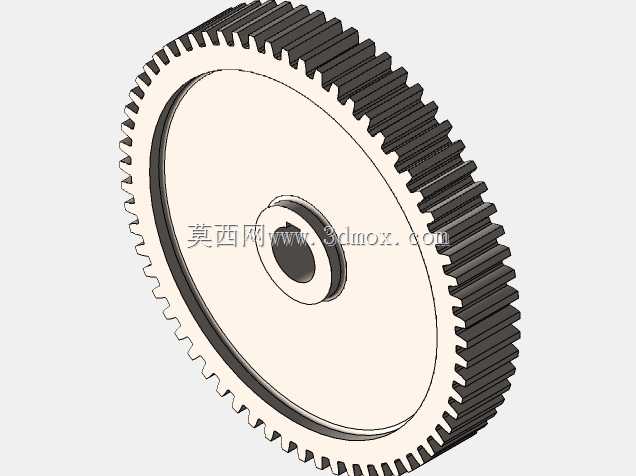

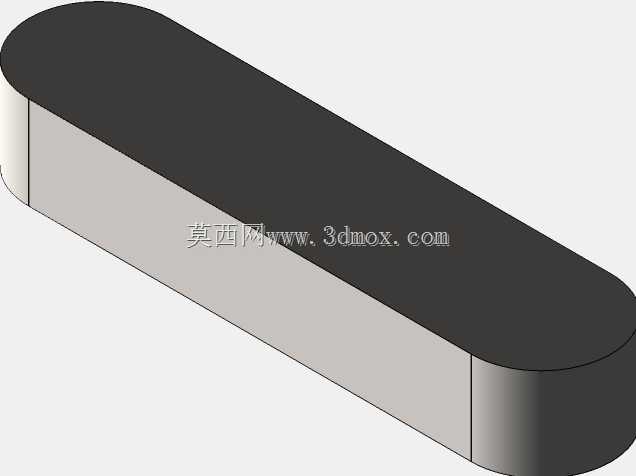

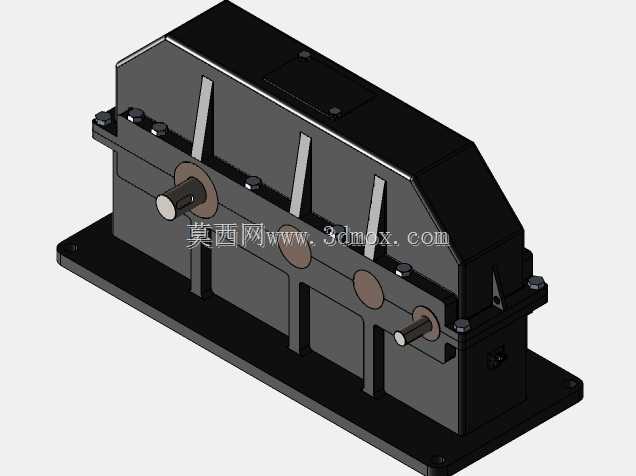

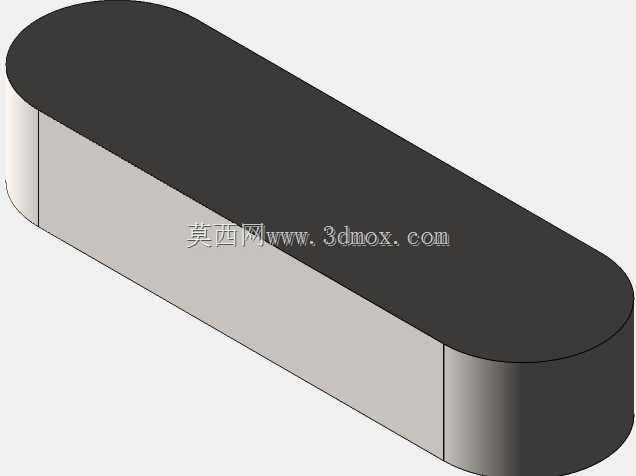

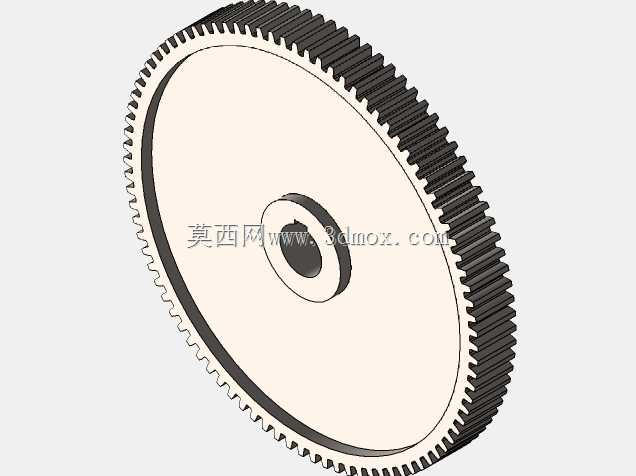

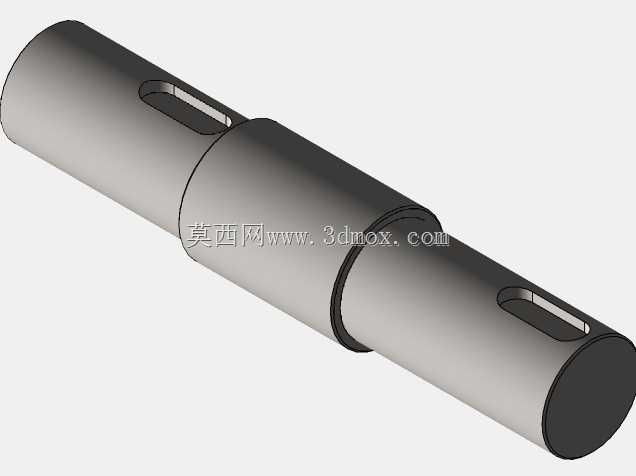

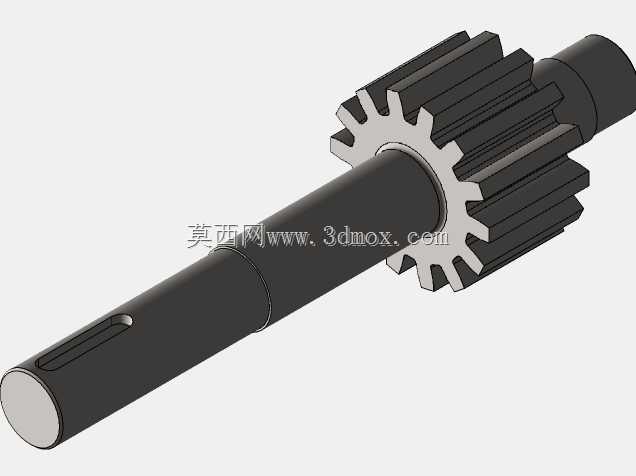

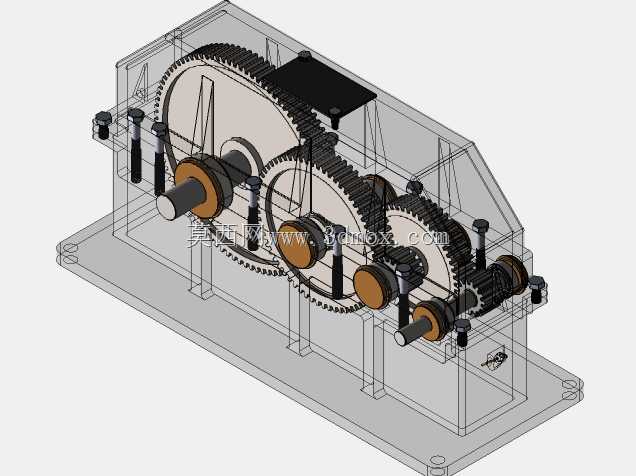

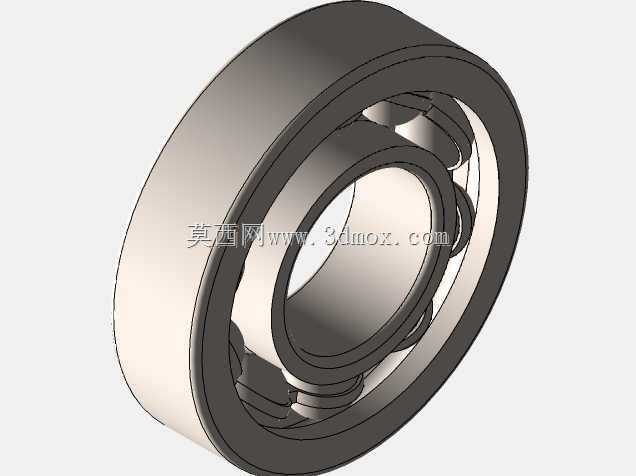

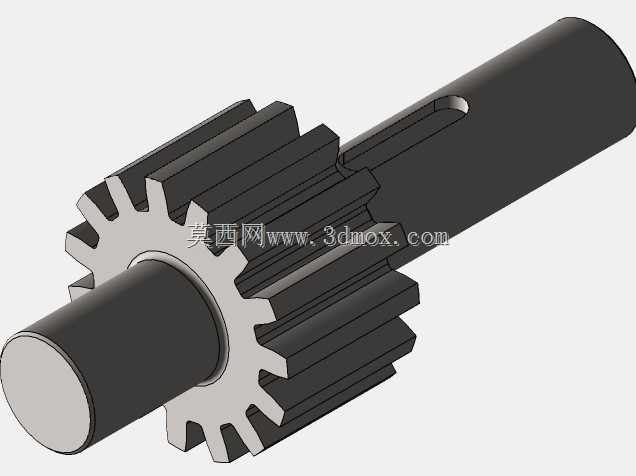

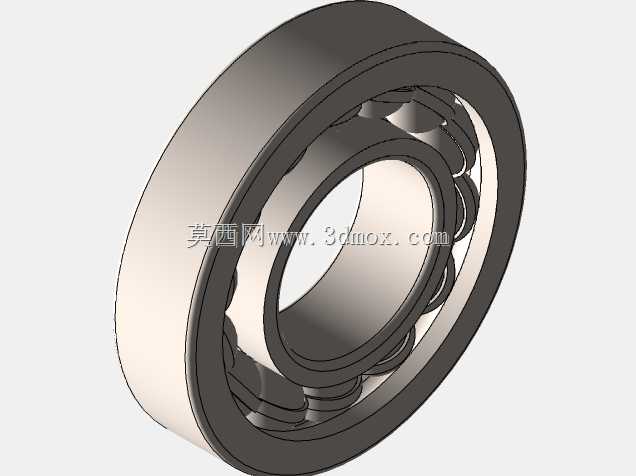

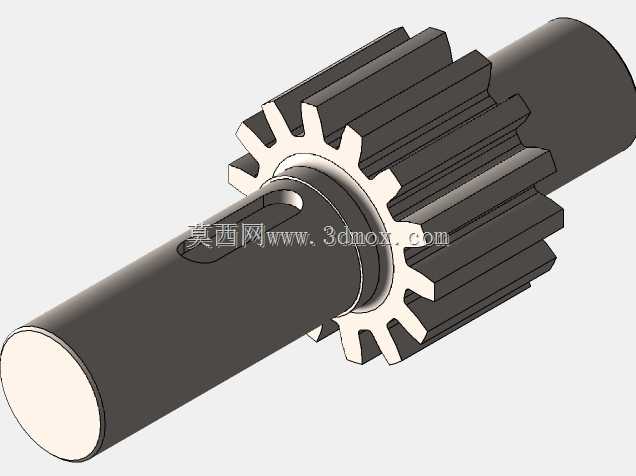

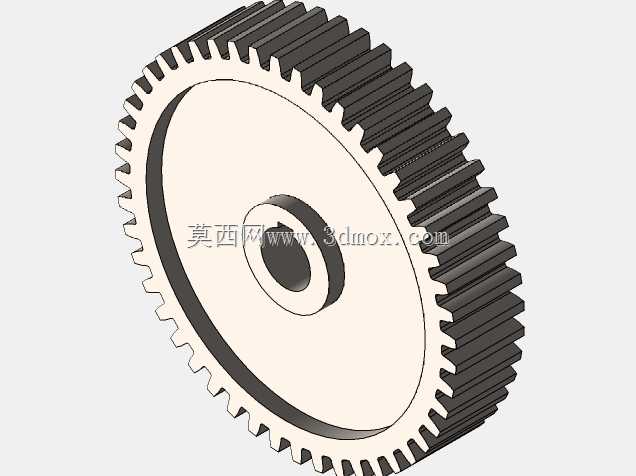

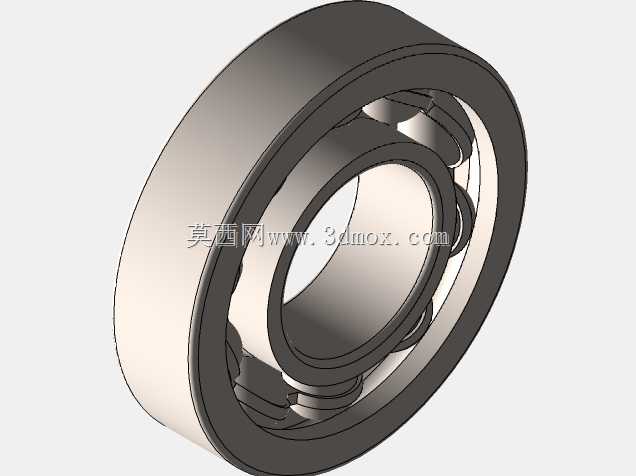

从传动结构设计来看，该装置采用二级展开式圆柱齿轮传动布局，输入轴与输出轴分别布置在箱体两侧的不同轴线上，两级齿轮依次沿箱体长度方向排布，这种布局的优势在于齿轮啮合产生的径向载荷可以均匀分配到各轴的两端支撑轴承上，避免单端支撑出现偏载导致的轴承过早失效，同时各级齿轮的中心距可以根据传动比需求灵活分配，在保证总减速比满足传动要求的前提下，让各级齿轮的承载能力尽可能匹配，不会出现某一级齿轮强度冗余过大、另一级齿轮长期处于过载临界状态的问题。设计过程中针对齿轮参数做了匹配优化，模数选取兼顾了轮齿的弯曲强度与接触强度，能在额定负载下承受启动瞬间的冲击载荷，也能保证长期连续运行时齿面不会出现过早点蚀；齿轮与轴的连接采用平键周向固定，配合轴肩与轴套实现轴向定位，避免传动过程中齿轮出现轴向窜动导致啮合错位，引发异常振动与噪音。

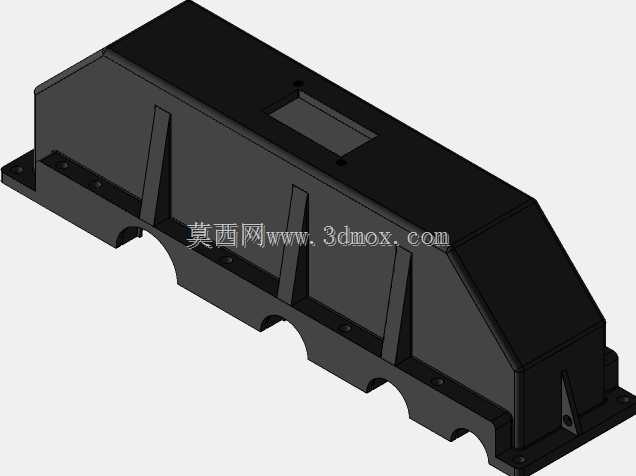

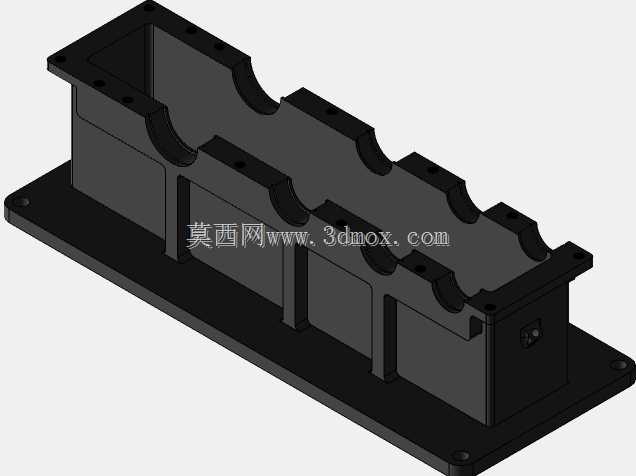

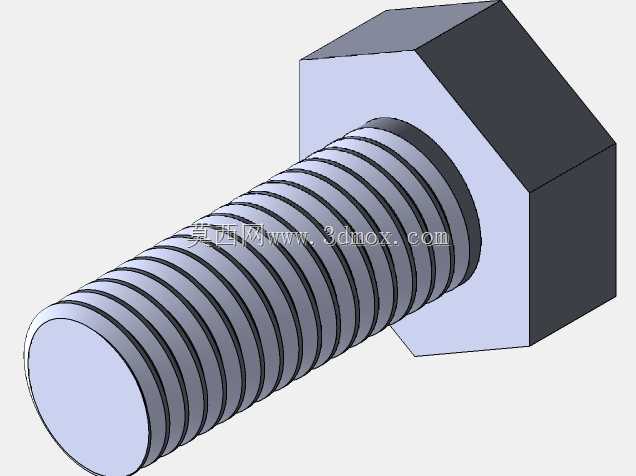

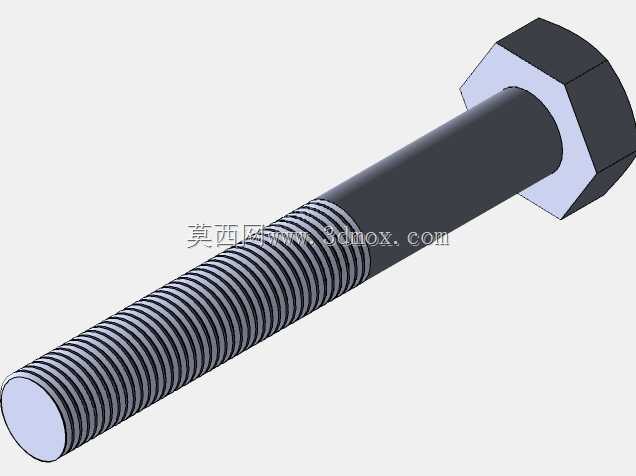

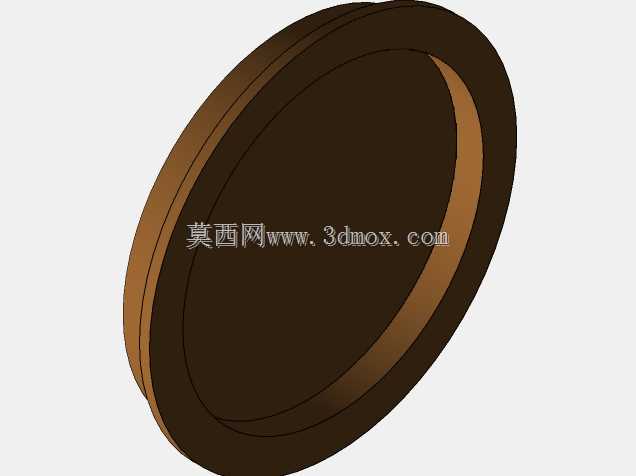

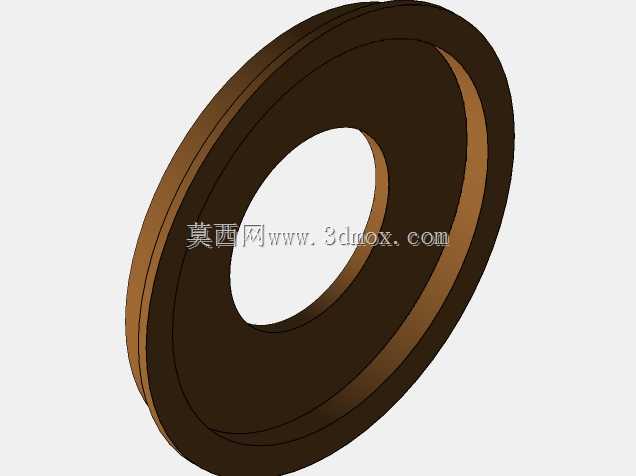

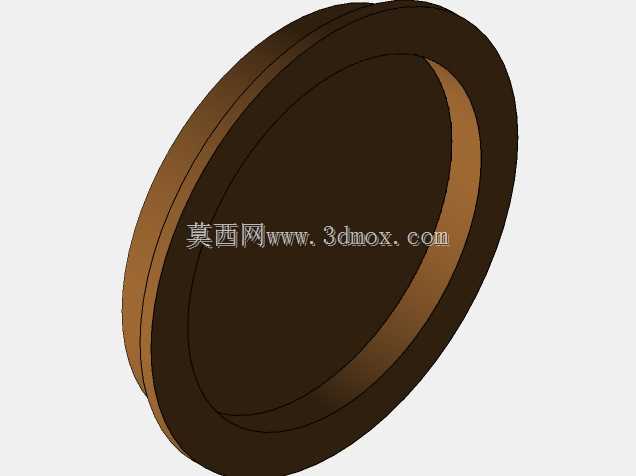

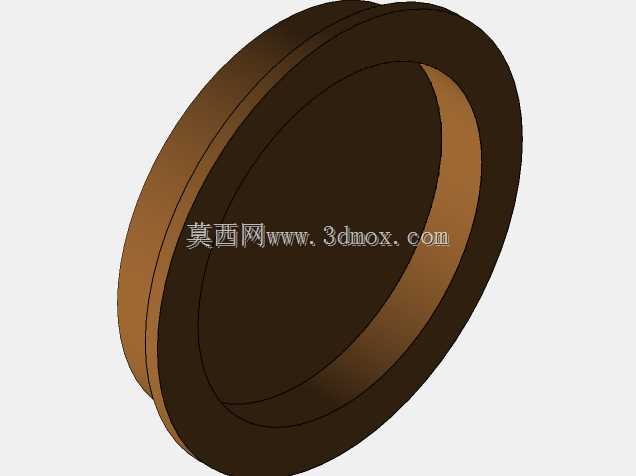

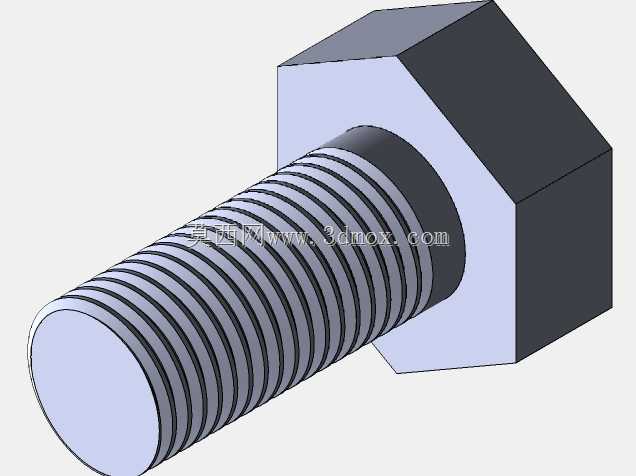

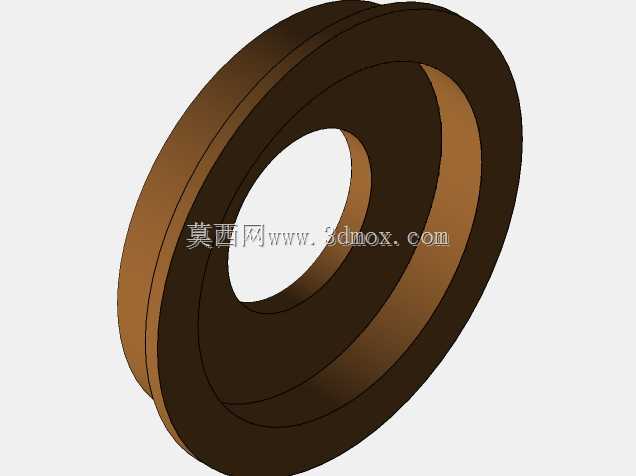

箱体部分采用剖分式结构设计，箱座与箱盖通过沿箱体结合面布置的螺栓实现紧固连接，结合面处加工有密封槽，装配时配合密封胶可以有效防止箱体内的润滑油渗漏，同时也方便后期开箱检修、更换齿轮或轴承时不需要完全拆卸整个箱体与外部连接的传动部件。箱体底部设计有一体化的安装底座，底座上加工有对称布置的安装螺栓孔，安装时可以通过螺栓将整个减速装置固定在设备的安装机架或者混凝土基础上，底座的加工平面有严格的平面度要求，能保证安装后箱体不会出现倾斜，避免各轴的同轴度、平行度超差导致附加载荷。输入轴与输出轴的轴伸端都设计有密封端盖，端盖内置油封结构，既能防止箱体内的润滑油顺着轴伸泄漏，也能阻挡外部的灰尘杂质进入箱体内部。

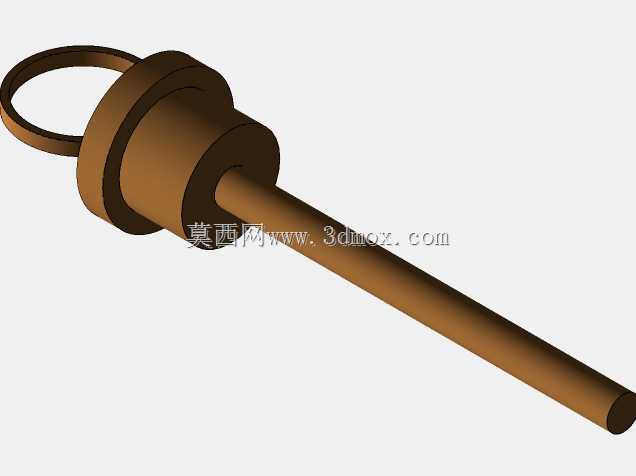

在实际选型适配时，需要重点核对安装边界尺寸：首先要确认输入轴、输出轴的轴径与轴伸长度，保证与原动机输出轴、负载输入轴的联轴器或者带轮的安装尺寸匹配，避免出现轴孔不配套、键槽位置对不上的问题；其次要确认底座安装孔的孔距与孔径，提前在安装基础上加工对应位置的螺栓孔，保证安装时能顺利对位，不需要现场扩孔或者重新加工基础；还要确认箱体的整体外形尺寸，预留足够的安装操作空间，尤其是箱盖上方的透气塞位置、箱座侧面的油标与放油塞位置，要预留后期检查油位、更换润滑油的操作空间，不能被周边的设备构件遮挡。日常运行过程中，需要定期通过油标检查箱体内的润滑油液位，保证低速级大齿轮能浸入油面足够深度，实现可靠的飞溅润滑，同时要监听箱体运行时的噪音与振动情况，如果出现异常的金属撞击声或者振动幅值突然增大，需要及时停机检查齿轮啮合间隙、轴承磨损情况以及连接螺栓的紧固状态，避免故障扩大导致整个传动链瘫痪。这类减速装置的传动效率稳定，运行可靠性高，在矿山输送、建材生产、轻工制造、冶金辅助设备等多个领域的传动系统中都有广泛应用，能适应多粉尘、连续运行的恶劣工况，只要按照规范安装、定期维护，就能实现很长的无故障运行周期。
