环形结构边缘推进装置三维结构设计

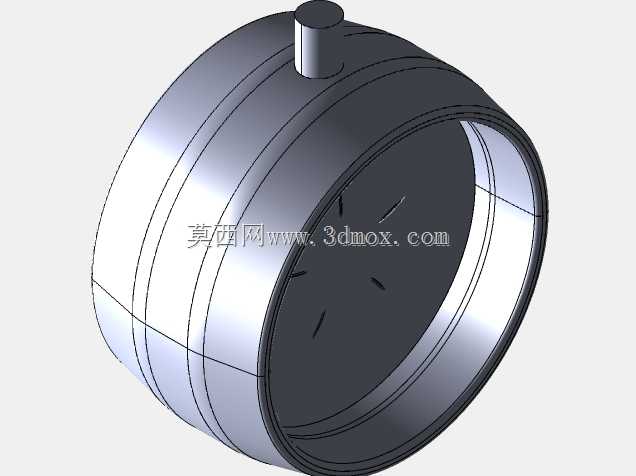

　　从实际功能特性来看，该推进装置的环形壳体本身可直接作为管路连接段的一部分，壳体外侧预留的柱状凸台为动力输入或者传感元件安装接口，可根据实际使用需求匹配磁耦合驱动、微型电机直连或者外置传动输入的动力方案，避免了常规推进结构需要额外设置安装支架、占用管路外部安装空间的问题。在结构设计思路上，整个模型采用等壁厚环形壳体作为主体承载结构，壳体外侧的多道环形凸棱一方面用于提升壳体的径向结构强度，降低薄壁圆筒在管路压力作用下的形变量，另一方面可作为管路安装时的密封定位基准，配合密封圈即可完成与相邻管路段的密封对接，无需额外加工定位台阶。在流体管路输送、小型水下动力单元、阀组集成流体控制的实际工程场景中，这类环形边缘推进结构往往承担着低扰动流体助推、管路内部流态规整的核心作用，不同于常规轴流式推进结构需要占用管路通径中心位置的设计，该结构将推进功能集成在环形壳体的边缘区域，能够在不额外占用管路中心通流空间的前提下，完成对管内流体的助推作业，尤其适配对通径中心过流完整性有要求的阀块集成系统、水下探测设备的内嵌动力段、仪表管路的流体循环辅助单元等场景。

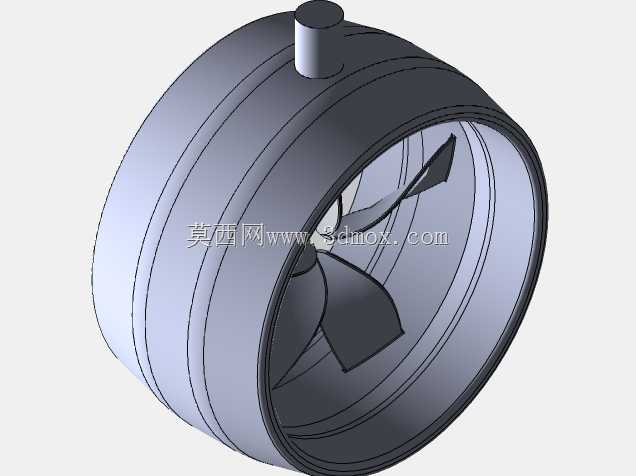

　　壳体内部的推进叶片采用边缘固定方式，所有叶片的安装基座都集成在环形壳体内壁的边缘区域，叶片型线采用低冲角设计，能够在低转速工况下实现平稳的流体推送，减少叶片对流体的剪切扰动，降低管路内部的流致振动与噪声，这一设计对于仪表类管路的流体输送尤为重要，可避免流态紊乱影响前端仪表的测量精度。从安装边界与尺寸适配的角度来看，该环形推进装置的外径与常规同通径管路的法兰连接尺寸保持一致，可直接替换同通径的管路连接短节，不需要对现有管路的安装布局做额外调整；外侧的柱状凸台高度控制在常规管路安装的预留操作空间范围内，不会与周边的阀组、管路固定件产生安装干涉；壳体的轴向长度按照短节安装的标准尺寸设计，两端的对接端面加工有密封槽安装位，可适配O型圈、平垫片等多种密封形式，满足不同压力等级管路的安装密封要求。

　　在实际选型适配过程中，结构设计人员可根据管路的实际通径、工作压力、流体介质特性调整环形壳体的壁厚、叶片的数量与型线参数，比如针对含微小颗粒的流体介质，可适当加大叶片与壳体内壁的间隙，避免颗粒卡滞；针对高流速工况，可增加叶片数量提升推进效率，同时调整壳体外侧凸棱的宽度提升整体结构刚度。该结构的三维建模过程中，对所有的安装配合面都做了公差适配的结构预留，比如对接端面的平面度基准、凸台接口的同轴度基准都在模型中做了明确的结构体现，方便后续工程出图时直接标注形位公差，减少二次建模调整的工作量。

　　不同于独立安装的推进泵类设备，这种集成在管路段内部的边缘推进结构不需要额外设置安装基础，整体重量集中在管路轴线上，不会对管路支撑结构产生额外的偏载力矩，在紧凑型阀组集成系统、小型水下航行器的内嵌动力段、实验室流体循环管路等安装空间受限的场景中，能够大幅降低系统的整体布局难度，同时减少管路连接的密封点位，降低系统泄漏的风险。在结构强度校核层面，环形壳体的曲面结构本身具备较好的抗压能力，配合外侧的环形加强凸棱，可满足中低压管路的工作压力要求，叶片与壳体内壁采用一体化集成的连接方式，相比焊接连接的叶片结构，不存在焊缝腐蚀、连接强度不足的问题，长期运行的结构可靠性更高。
