双罐双泵钢架式水配送站三维设计

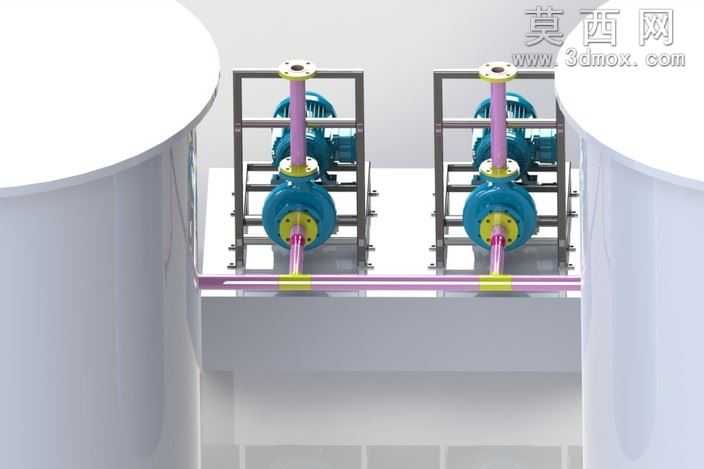

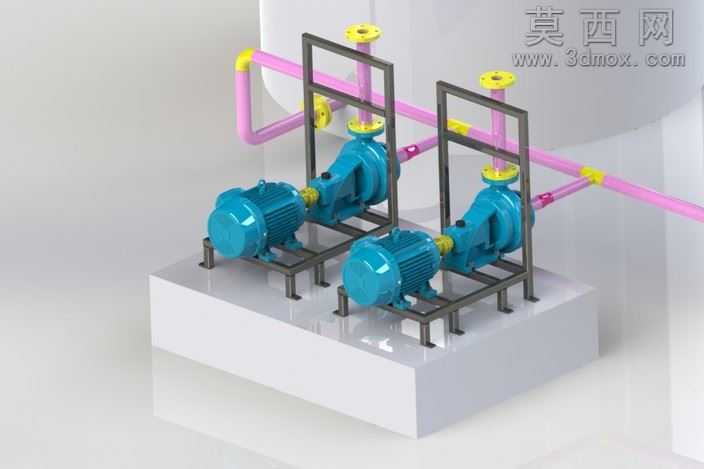

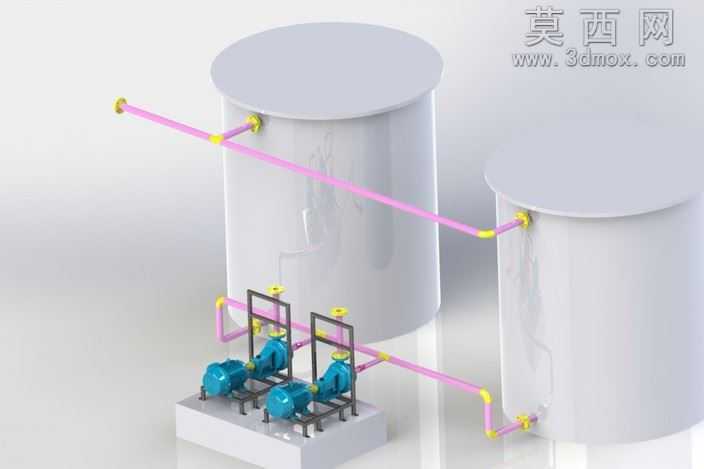

本作品为工业供水场景下的水配送站三维建模成果，建模过程依托三维设计软件完成全参数化搭建，从核心功能部件到辅助结构均按照实际工业应用的比例还原，整体模型无破面、无冗余几何特征，各部件装配关系清晰，可直接用于工程演示、方案汇报或结构优化参考。模型主体包含两个11立方米规格的立式圆柱形储水罐，罐体建模时还原了工业储水罐的典型壁厚特征，罐顶采用平封盖结构，罐壁预留标准管道接口，接口位置匹配输水管道的布设逻辑，罐体表面赋予哑光浅灰色金属材质，模拟工业现场碳钢防腐罐体的真实质感，材质参数调整时兼顾了金属的轻微反光特性与防腐涂层的哑光效果，渲染后罐体的立体感与工业质感突出。输水管道系统采用模块化建模思路，主输水管道与分支管道分别建模后按照流体输送路径完成装配，管道拐角处采用标准弯头连接，管道与罐体、水泵的连接位置设置匹配的接头结构，管道赋予亮粉色半透明材质，既可以清晰展示管路的完整走向，也能直观区分管道与其他金属部件，方便查看内部流体输送的逻辑路径。动力单元为两台卧式离心水泵，水泵建模时还原了泵体、电机、底座的完整结构，泵体与电机的连接法兰、散热筋、接线盒等细节特征均做了精细化还原，水泵整体安装在统一的钢制机架上，机架采用型钢拼接结构，建模时还原了型钢的截面特征与焊接连接的节点细节，机架表面赋予深灰色金属材质，模拟型钢喷漆后的质感，两台水泵对称布设，分别对应不同的输水支路，可实现一用一备或同时供水的功能逻辑。整体装配时严格遵循工业水站的布设规范，储水罐放置在机架后侧的基础位置，管道从罐体侧方接口引出后沿水平方向延伸至水泵进水口，水泵出水口通过分支管道连接至下游输水端，所有部件的装配约束均按照实际安装逻辑设置，转动部件预留了合理的运动间隙，静态结构件设置了固定约束。渲染阶段采用三点布光方案，主光源模拟工业厂房的顶光效果，辅助光源补充侧面暗部细节，背景采用浅灰色渐变背景突出模型主体，渲染输出的效果图清晰展示了水配送站的整体布局、部件组成与管路走向，可直观呈现该水配送站的结构组成与工作原理。
