硫酸输送加压工艺撬装装置三维设计

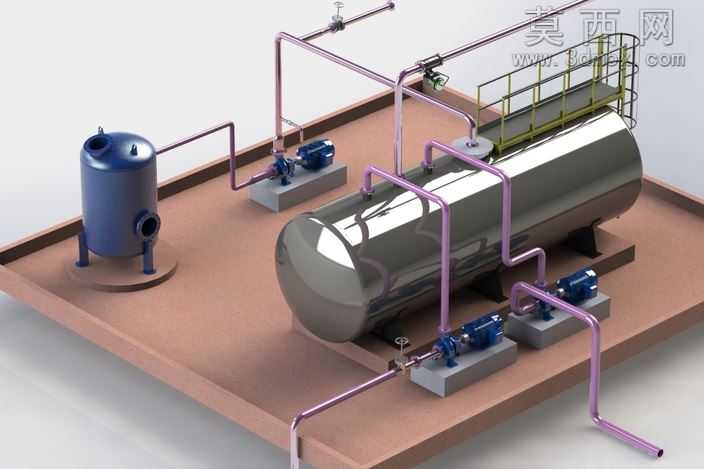

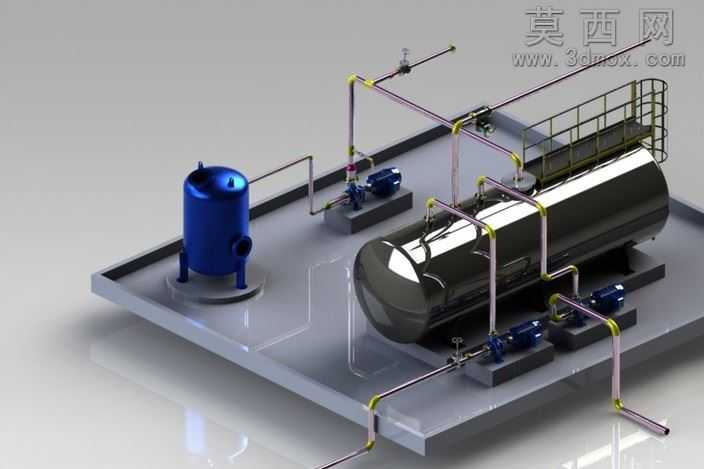

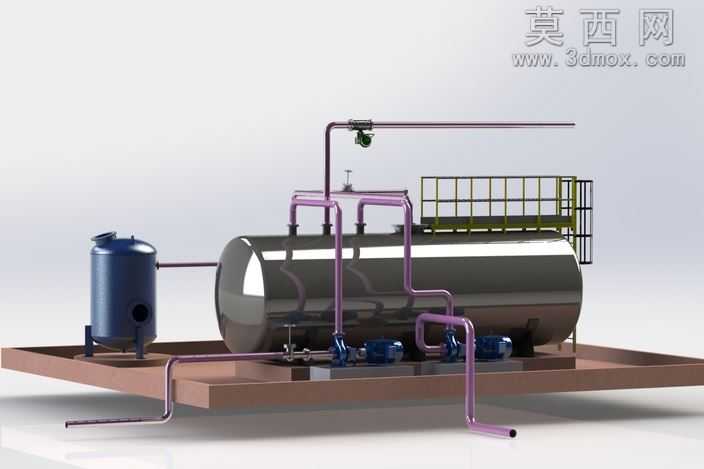

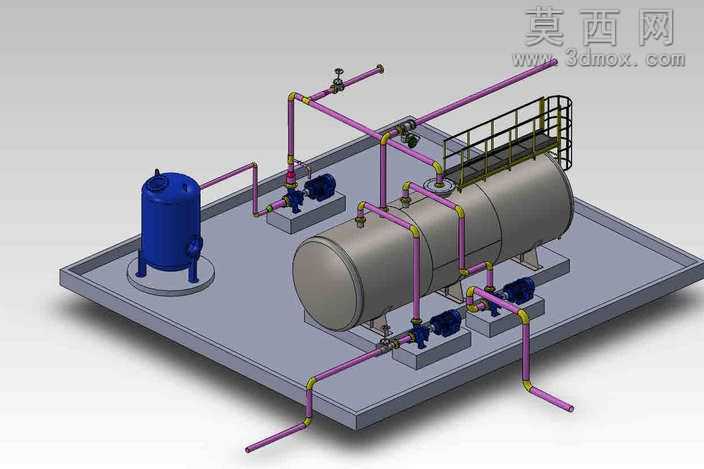

本作品为硫酸介质输送加压工艺撬装装置的三维设计成果，采用SolidWorks完成全参数化建模，整体遵循化工撬装设备的集成化设计思路，将储液单元、加压输送单元、工艺管路、操作平台全部整合在统一的钢制底座上，实现装置的模块化预制与快速部署。建模过程中首先完成卧式储酸罐体的结构搭建，严格按照压力容器的外形规范，还原椭圆形封头、筒体、支座、人孔、接管口的细节特征，罐体表面采用哑光金属材质，模拟碳钢衬塑防腐设备的真实质感；配套的立式缓冲罐同样按照承压容器规范建模，还原支腿、接管、顶部排气口的结构细节。泵组部分共设置三台离心式酸泵，每台泵均还原泵体、电机、底座、进出口法兰的结构，泵体采用深蓝涂装材质，电机部分还原散热筋、接线盒的细节特征，泵组与底座的连接螺栓、减震垫均做精细化建模，还原真实安装状态。工艺管路部分采用紫色外观区分酸液输送管线，严格按照化工管道设计规范完成走向布局，还原90度弯头、三通、法兰连接、阀门的结构细节，管道支架、管卡均按照实际安装位置布置，管道与设备接口的对接精度控制在合理公差范围内，避免出现错位干涉。操作平台部分设置在罐体顶部，还原花纹钢板踏步、安全护栏、直爬梯的结构，护栏的横杆、立杆、踢脚板均做细节还原，满足化工操作平台的安全规范要求。渲染阶段采用等轴测视角展示整体布局，搭配柔和的工业环境光，清晰呈现各单元的位置关系与连接逻辑，所有部件均按实际装配关系添加配合约束，可实现整体结构的运动干涉检查，也可拆分查看单个部件的结构细节，能够直接用于化工工艺方案展示、撬装设备预制加工参考、现场安装指导等场景，完整还原了酸液输送装置从储液、缓冲、加压到外输的全流程工艺布局。
