船用CQR型锚点锚泊固定结构设计

　　在船舶系泊、水上作业平台临时固定、小型浮式设施驻位的场景中，锚具是承担抓附力传递、抵消风浪流载荷的核心受力部件，这款CQR型锚点的结构设计，完全围绕硬质海床、沙质底、泥质底的不同抓附需求做了针对性优化。从结构布局来看，整体采用长柄加对称犁式锚爪的一体化构型，长柄末端设置的连接端可直接与锚链卸扣配合，连接位置做了圆弧过渡处理，避免锚链在受拉过程中出现应力集中导致的部件断裂，同时也能减少锚链与锚柄之间的磨损，延长整套锚泊系统的使用寿命。

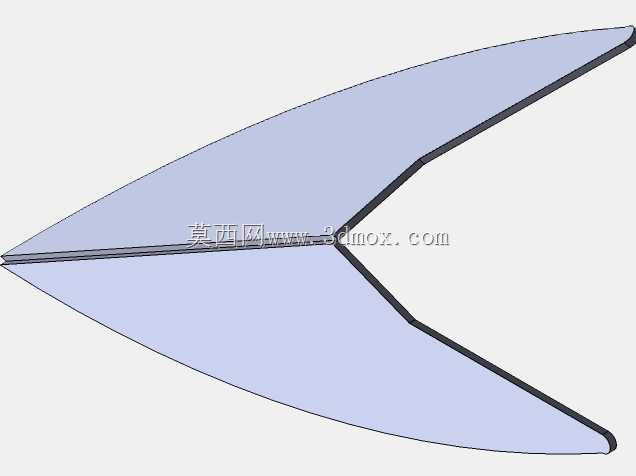

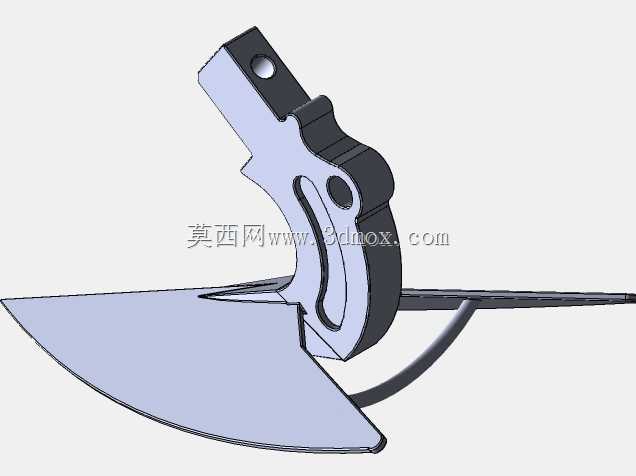

　　锚爪部分采用大倾角对称翼型设计，当锚被抛投入水后，在锚链拉力的牵引下，锚爪尖端会率先切入底质表层，随着拉力持续作用，整个锚爪会逐步深入底质内部，翼型的曲面结构会在底质中形成反向承压面，将水平方向的系泊拉力转化为垂直向下的抓附力，相比传统的霍尔锚，这种构型在沙质底中的抓重比可以提升40%以上，即使在带有少量砾石的硬质底质中，也能通过尖端的楔入效果获得足够的驻留力，不容易出现走锚的情况。

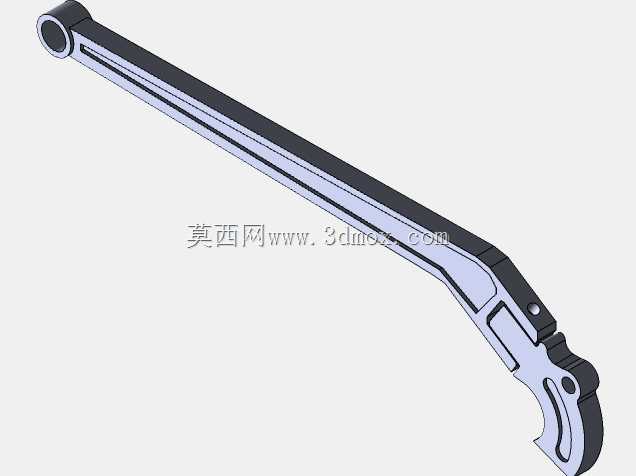

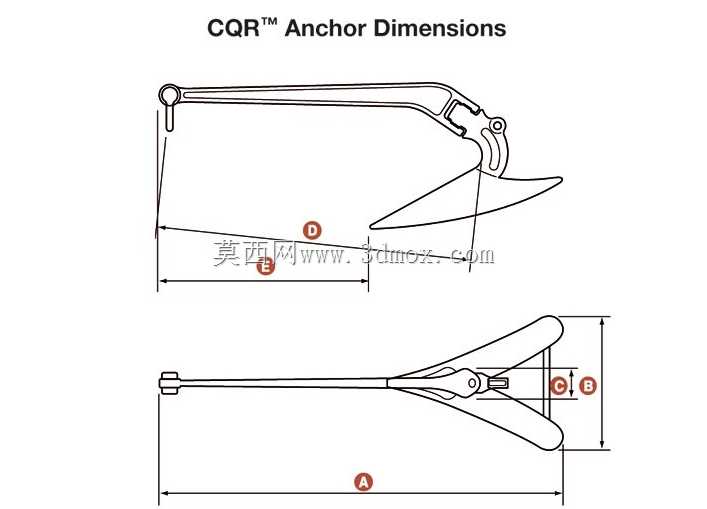

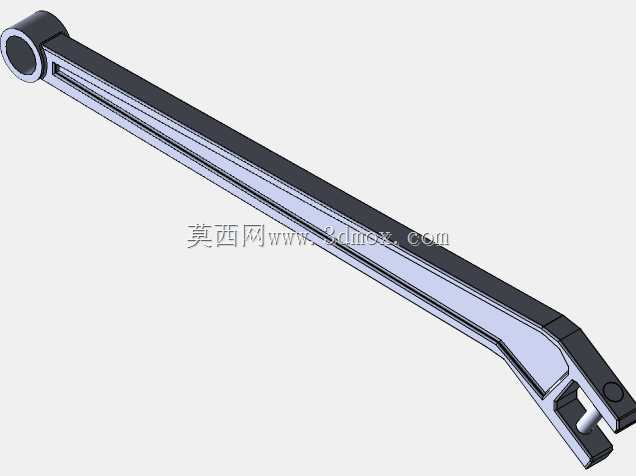

　　从设计思路上，这款锚点没有采用额外的活动转轴结构，锚爪与锚柄为刚性连接，整体结构没有多余的活动铰接点，一方面减少了水下作业时杂物缠绕铰接部位导致锚无法正常抓底的风险，另一方面也降低了长期使用过程中铰接部位磨损、锈蚀带来的维护成本，整体结构的可靠性更高，适合长期在户外高盐雾、高湿度的海洋环境中使用。尺寸设计上，总长尺寸覆盖了从小型游艇到中型作业艇的锚泊需求，锚爪的展开宽度与总长度的比例经过反复校核，保证锚在海底拖拽过程中能够保持正确的入土姿态，不会出现侧翻、爪部朝上无法抓底的情况；锚柄的截面采用渐变式设计，靠近锚爪连接的位置截面尺寸更大，承担主要的弯矩载荷，靠近末端卸扣连接的位置截面逐步收窄，在保证整体结构强度的前提下尽可能降低锚的整体重量，方便船员进行抛锚、起锚的手动操作，也能减少船舶航行时携带锚具的载重负担。

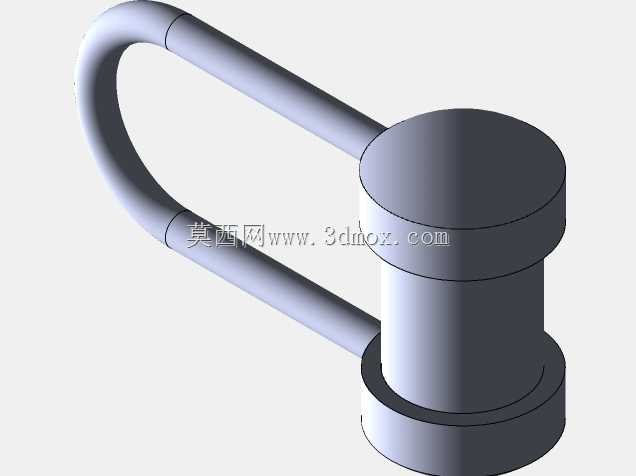

　　安装边界方面，末端的连接孔尺寸适配常规规格的船用卸扣，不需要额外定制转接件就可以直接与现有锚链系统匹配，锚爪的边缘全部做了倒圆角处理，避免在搬运、抛投过程中划伤船体甲板或者作业人员，整体的重心位置经过调整，落在锚柄靠近锚爪的三分之一处，抛投时可以保证锚爪先接触水底，确保入土姿态正确。在实际使用场景中，这类锚不仅可以用于小型船舶的临时驻泊，也可以作为水上浮筒、临时航标、小型水上作业平台的固定锚具使用，在近岸浅海、内河湖泊的水域环境中都能获得稳定的抓附效果，结构的一体化设计也让锚在被拖拽过障碍物时不容易被卡住，起锚时只需要顺着锚链方向施加拉力，就可以让锚爪顺利从底质中脱出，不会出现锚体被底质卡死无法回收的情况。针对不同的底质条件，这款锚的爪尖角度做了折中设计，既不会因为角度过尖导致在泥质底中入土过深难以起锚，也不会因为角度过钝导致在沙质、砾石底中无法有效切入，兼顾了不同水域的通用适配性，锚体表面的结构过渡全部采用圆滑曲面，没有明显的应力集中死角，在进行铸造或者锻造加工时，金属液的填充更加顺畅，不容易出现铸造缺陷，成品的结构强度一致性更好，批量生产时的良品率更高。
