工业级模拟电导率水质检测探头结构

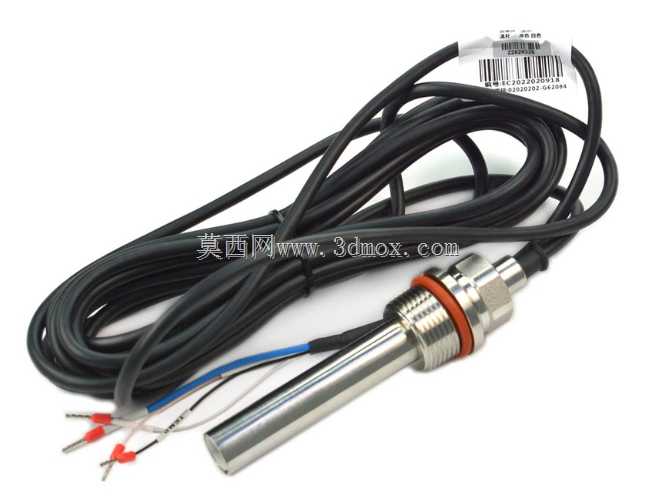

在工业水处理、环境监测、水产养殖、化工溶液配比这类场景里，溶液电导率的在线检测是把控水质状态、判断溶质浓度的核心手段，这款工业级模拟EC探头就是为这类长期在线监测场景设计的检测部件。从结构设计来看，探头主体采用316不锈钢金属杆作为检测电极载体，杆身做了镜面抛光处理，既可以减少检测过程中杂质、水垢在电极表面的附着，降低日常维护的频次，也能耐受常规弱酸碱溶液的腐蚀，适配多数工业现场的水质环境。探头靠近线缆引出的位置设计了外螺纹安装结构，配套的O型密封圈可以在螺纹锁紧时实现径向与端面的双重密封，安装时只需要在储水罐体、管路侧壁开好对应尺寸的安装孔，将探头插入后通过螺母锁紧即可完成固定，不需要额外设计复杂的安装支架，密封等级可以满足浸没式、管路插入式的安装要求，不会出现渗漏问题。

线缆部分采用耐油耐腐的黑色橡胶护套线，内部引出四根不同颜色的导线，分别对应电极信号输出、温度补偿信号的传输，线端做了冷压端子处理，现场接线时可以直接压接到变送器的接线端子上，不需要额外做线头搪锡处理，能减少现场施工的工作量。内置的温度补偿元件可以同步检测探头周边的溶液温度，对电导率检测值做实时温度修正，避免溶液温度变化导致的检测数值偏差，保证不同温度环境下检测数据的一致性。

从安装边界来看，探头的金属检测段长度控制在常规管路安装的适配范围内，不会因为插入深度过深干扰管路内的液体流动，也不会因为插入过浅导致检测端无法完全浸没在待测液体中，外螺纹的规格适配工业现场常用的管路开孔尺寸，和常规的液位传感器、温度传感器安装尺寸通用，设备改造时可以直接替换原有同安装尺寸的探头，不需要重新改动罐体或管路的开孔结构。探头的即插即用设计不需要额外的信号校准模块，搭配对应的变送板就可以直接输出标准模拟信号，接入现有工业控制系统的模拟量采集端口，适配多数PLC、工业采集模块的输入要求。

在结构建模过程中，需要重点还原螺纹段的牙型精度、O型圈的安装槽尺寸，这两个部分直接决定了实际安装时的密封可靠性，如果建模时螺纹尺寸偏差过大，会导致安装时螺母无法锁紧，O型圈槽的深度、宽度如果不符合密封件的尺寸要求，会出现密封失效漏液的问题。金属电极段的同轴度也需要重点保证，避免安装后电极偏心导致检测数值出现偏差，线缆和探头主体连接的位置做了防弯折的应力释放结构，建模时要还原这个过渡段的弧度，还原实际使用中线缆反复弯折时不会出现线芯断裂的结构特性。这款探头的结构设计没有多余的冗余部件，整体紧凑可靠，适合长期浸没在待测溶液中工作，不需要频繁拆洗维护，适配工业现场连续运行的使用需求。
