高压气瓶调压减压器结构设计

这款高压气瓶调压装置主要适配高压储气场景的压力输出管控，在潜水供气、高压气动工具作业、特种气体充装辅助、消防呼吸装备配套等场景中承担核心的压力转换作用，能够将气瓶内存储的最高4500psi高压气体，稳定调节至160-3000psi区间的输出压力，匹配下游用气设备的额定工作压力范围，避免高压气体直接输出造成设备损坏或者供气压力波动影响作业稳定性。

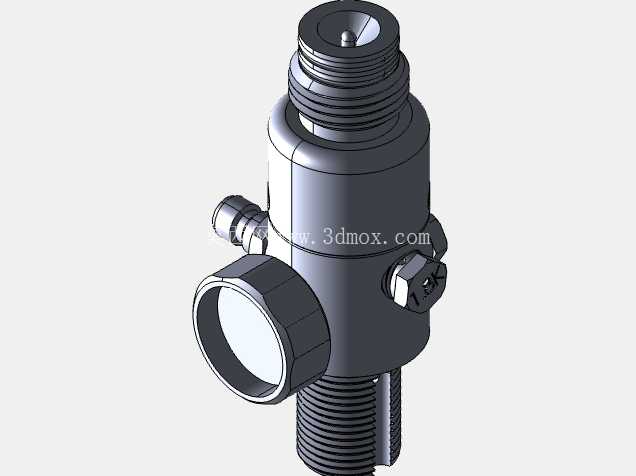

从结构设计逻辑来看，装置整体采用同轴式布局，进气端直接对接气瓶瓶口，设计的M18x15外螺纹能够直接旋合在对应规格的高压气瓶瓶口上，螺纹配合面预留了O型圈安装槽，通过丁腈橡胶O型圈实现端面静密封，可承受满瓶状态下的高压气体冲击，不会出现螺纹连接处的渗漏问题。输出端采用G1/2-14外螺纹接口，属于通用的气动管路连接规格，能够直接对接标准气动快插接头或者硬管连接组件，不需要额外加工转换接头，降低现场安装的适配成本。

调压操作部分采用顶部旋钮式结构，旋钮表面做了滚花防滑处理，即使佩戴防护手套也能精准转动调节，旋钮内部集成了调压弹簧与阀芯顶杆结构，通过改变弹簧预紧量来控制阀芯的开启开度，进而实现输出压力的线性调节，调节过程中压力变化平缓，不会出现压力突跳的情况。装置侧面集成了径向安装的压力表，压力表表盘朝向与出气方向呈90度夹角，安装后操作人员站在气瓶侧面就能直接读取输出压力数值，不需要俯身或者调整视角查看，读数便利性较好。压力表与阀体之间采用铜质密封垫密封，可承受反复压力冲击不会出现渗漏。

阀体主体采用高强度铝合金硬质氧化处理，在保证整体结构强度的前提下尽可能降低自重，避免在气瓶上安装后造成额外的负重负担，表面黑色氧化层具备较好的耐磨与抗腐蚀性能，能够适应户外作业、潮湿环境下的使用需求，不会轻易出现表层锈蚀脱落的问题。阀体上额外设计了安全泄压孔，当输出端压力超过设定的安全阈值时，泄压阀会自动开启泄放多余压力，避免下游管路或者设备因为超压出现破损，提升整个供气回路的安全性。

在安装边界设计上，装置整体轴向长度控制在110mm以内，最大外径不超过45mm，安装后不会超出气瓶瓶身的径向轮廓太多，避免在搬运、存放过程中因为磕碰造成调压旋钮或者压力表的损坏。进气端螺纹的旋合长度设计为12mm，能够保证与瓶口螺纹的有效啮合扣数满足高压密封的强度要求，不会因为螺纹啮合不足导致受压后脱开。出气端的螺纹长度设计为10mm，既能够保证接头连接后的锁紧强度，也不会因为螺纹过长导致接头旋入过深顶坏阀体内部的流道结构。

内部流道设计采用渐扩式结构，高压气体从进气口进入后先经过缓冲腔降压，再通过阀芯节流后进入稳压腔，最后从出气口输出，这种流道结构能够降低高压气体流动时的紊流噪音，同时让输出压力的稳定性更好，即使在用气流量出现波动的情况下，输出压力的变化幅度也能控制在5%以内，满足精密气动设备的供气压力要求。阀芯部分采用硬质合金密封面，反复调节磨损量极小，长期使用也不会出现密封面内漏的问题，延长装置的整体使用寿命。

在实际装配层面，所有内部组件都采用模块化设计，调压模块、压力表模块、泄压阀模块都可以单独拆卸更换，后期维护时不需要整体更换阀体，只需要更换损坏的对应模块即可，降低维护成本。阀体上的各个密封槽都做了倒角导向处理，装配O型圈时不会被锐边切损，保证装配后的密封可靠性。整体结构没有复杂的异形曲面，加工时可以通过常规的数控车削、铣削工艺完成，不需要特殊的定制刀具，量产加工的工艺性较好。
