HPR800C带压力表气路压力调节装置

在气动控制系统、特种气体输送管路、实验室气路配套以及民用高压气具的供气管路中，压力调节装置是保障下游用气压力稳定、避免压力冲击损坏末端器件的核心元件，本次建模还原的这款侧装压力表式压力调节器，正是针对中小流量高压气体减压场景开发的专用阀件。从实际工程应用来看，这类调节器常被用在二氧化碳供气系统、高压预充气气具的稳压输出段，也可适配其他无强腐蚀性的惰性气体管路，承担将上游高压储气端的高压气体减压至设定工作压力、并在气源压力波动或下游用气量变化时自动维持输出压力稳定的作用，避免下游用气设备因压力过高出现密封失效、元件损坏，或是因压力不足导致工作性能不达标的问题。

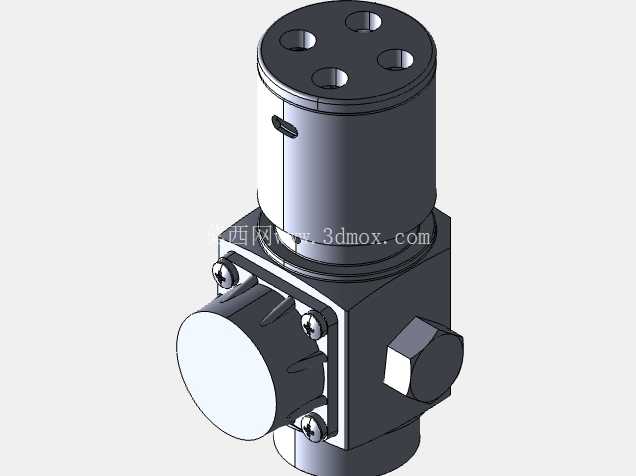

从功能特性上看，这款调节器采用直动式减压结构，顶部的圆柱形腔体为调压弹簧与膜片组件的安装腔，顶部端面上的四个均布安装孔用于装配调压端盖，也可适配加装防护外罩的安装需求；侧方嵌入安装的压力表可实时反馈下游输出端的压力数值，表盘采用透明防护壳封装，通过两颗紧固螺钉固定在阀体侧方的安装凸台上，既保证压力读数直观可视，也避免压力表突出阀体过多导致安装时与周边管路、结构件发生干涉。阀体主结构采用方块式布局，相比圆柱形阀体更便于在安装面板上定位固定，阀体侧面的工艺孔为内部流道加工后的封堵位，不影响外部管路的连接布局。

接口参数上，这款调节器的进气端采用G1/2-14直管螺纹，这类螺纹属于非密封管螺纹，安装时需搭配密封垫圈实现端面密封，适合大流量进气的连接需求，可匹配上游高压储气罐、高压输气管路的出气接口；两个出气端均采用NPT1/8锥管螺纹，锥管螺纹自身具备密封特性，无需额外加装密封垫圈即可实现可靠的管路密封，适合连接小口径的下游输气管路，可同时为两路用气终端提供稳压气源，减少管路中分流元件的加装需求，简化气路布局。

建模过程中完全参照实物的装配关系与尺寸边界进行还原，首先确定阀体的中心轴线，以主通径的流道为基准搭建阀体的主体方块结构，预留出压力表安装孔、侧方工艺孔以及三个管路接口的螺纹安装位，再逐一还原顶部调压腔体的圆柱形结构、端盖安装孔的位置度，侧装压力表的表盘、表壳、固定螺钉的细节也按照实物的装配关系进行建模，保证模型的装配层级与实物完全一致，可直接用于气路系统的装配干涉检查、安装布局模拟。

从安装边界来看，这款调节器的主体外形为方块加顶部圆柱的组合结构，安装时需预留出压力表侧方的读数空间，避免结构件遮挡表盘导致无法读取压力数值；顶部调压端需预留一定的操作空间，方便后续调压操作时接触调压机构；三个管路接口分别位于阀体的轴向两端与侧方，布局紧凑，可适配狭小空间内的气路安装需求，阀体的方块结构也可直接通过管夹固定在安装面板上，无需额外设计复杂的安装支架。在实际选型应用中，这类调节器需匹配上游气源的压力范围、下游用气的流量需求以及气体介质特性，确认密封件材质与气体的兼容性，避免长期使用过程中出现密封溶胀、泄漏等问题；建模时还原的所有外形尺寸、接口位置、安装孔位均与实物保持一致，可直接用于三维布管时的管路走向规划、安装空间校核，也可作为气路系统教学演示的模型素材，帮助从业者直观理解直动式压力调节器的结构组成与工作原理。
