DN100PN6标准GOST法兰盘结构设计

在低压流体输送管网、工业给排水系统、中小型化工工艺管线的施工与设备配套场景中，法兰作为可拆卸式静密封连接核心部件，其结构合理性直接决定管线运行的密封可靠性与拆装维护效率。这款适配DN100公称通径、PN6公称压力等级的GOST标准法兰，是针对俄标体系管线配套设计的连接构件，日常工况下主要承担两段同通径管道的对接固定、管道与阀门/泵体等工艺设备的进出口衔接功能，通过螺栓预紧力挤压接触面间的密封垫片，实现管线内部介质的无泄漏输送，适配的介质涵盖常温清水、压缩空气、低浓度无腐蚀性工艺流体等低压输送场景。

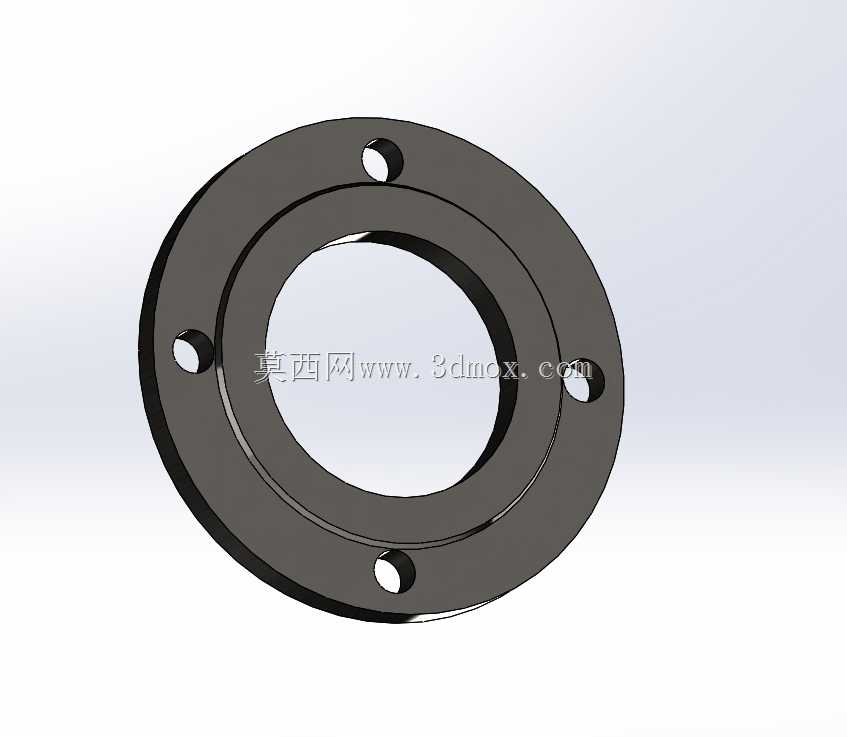

从结构设计逻辑来看，这款法兰采用突面板式密封面结构，密封面凸起高度控制在2mm左右，相比全平面法兰，突面结构能够将螺栓预紧力更集中地作用在密封垫片的有效接触区域，在同等螺栓扭矩下可获得更高的密封比压，降低低压工况下的垫片渗漏风险，同时突面结构也能减少密封垫片的定位偏移，现场安装时无需额外做垫片对中工装，普通管工即可快速完成对位操作。法兰本体的盘体上均匀分布4个螺栓通孔，孔位采用跨中布置方式，即相邻两孔的中心连线与法兰垂直中心线呈45度夹角，这种布置方式能够避免螺栓安装时与管线支吊架、相邻管线的保温层发生空间干涉，同时四个螺栓的预紧力分布更均匀，不会出现某一方向密封面压合不足的问题。

尺寸边界与安装适配性方面，这款法兰的内孔直径严格匹配DN100通径的管道外径，盘体外缘直径控制在220mm区间，螺栓孔中心圆直径为180mm，单个螺栓通孔直径为18mm，适配M16规格的六角头螺栓，安装时螺栓从法兰盘的一侧穿入，另一侧配套平垫圈与弹簧垫圈后拧紧螺母，对角交替分次拧紧可保证密封面受力均匀，避免法兰盘翘曲导致的密封失效。法兰盘的整体厚度为20mm，在PN6的压力等级下，该厚度能够满足1.5倍额定压力的水压强度试验要求，不会出现盘体塑性变形或螺栓孔处撕裂的问题，同时盘体厚度预留了足够的二次加工余量，若现场对接的设备密封面存在微小尺寸偏差，可对法兰密封面进行少量车削修正，无需整体更换构件。

从实际工程应用的细节考量，这款法兰的密封面表面粗糙度控制在Ra3.2-6.3μm区间，既能够保证非金属垫片（如橡胶石棉垫、丁腈橡胶垫）的有效贴合，又不会因为表面过于光滑导致垫片受压后发生滑移挤出。法兰盘的所有锐边均做了R1-R2的倒圆角处理，一方面避免安装搬运过程中划伤施工人员，另一方面能够减少螺栓孔边缘、盘体外缘的应力集中，在管线长期运行受温度变化产生热胀冷缩时，不会在锐边位置产生疲劳裂纹。在管线检修场景中，这种四孔板式法兰的拆装效率远高于对焊法兰，无需进行管口焊接作业，仅需拆卸四颗螺栓即可完成管段的分离更换，适合用于需要频繁拆装清理、定期更换滤芯/阀件的工艺管段，比如给排水系统的过滤装置进出口、压缩空气管网的支路节点、小型换热机组的管线对接位置。

设计过程中还充分考虑了不同材质的适配性，该结构可适配Q235碳素钢、304不锈钢等多种常用工程材料，若用于普通给排水工况采用Q235材质做防锈漆处理即可满足使用需求，若用于有弱腐蚀性的化工介质场景，更换为304不锈钢材质后无需修改整体结构尺寸，能够直接替换安装，降低了不同工况下的选型设计成本。另外法兰盘的背面与管道贴合的位置做了0.5mm的浅沉台设计，管道插入法兰后能够自动对中，现场焊接时无需额外做定位点焊固定，减少了焊接变形对法兰密封面平面度的影响，焊接完成后密封面的平面度偏差可控制在0.2mm以内，完全满足PN6压力等级下的密封要求。
