工业级直角弯式直流电源连接组件结构设计

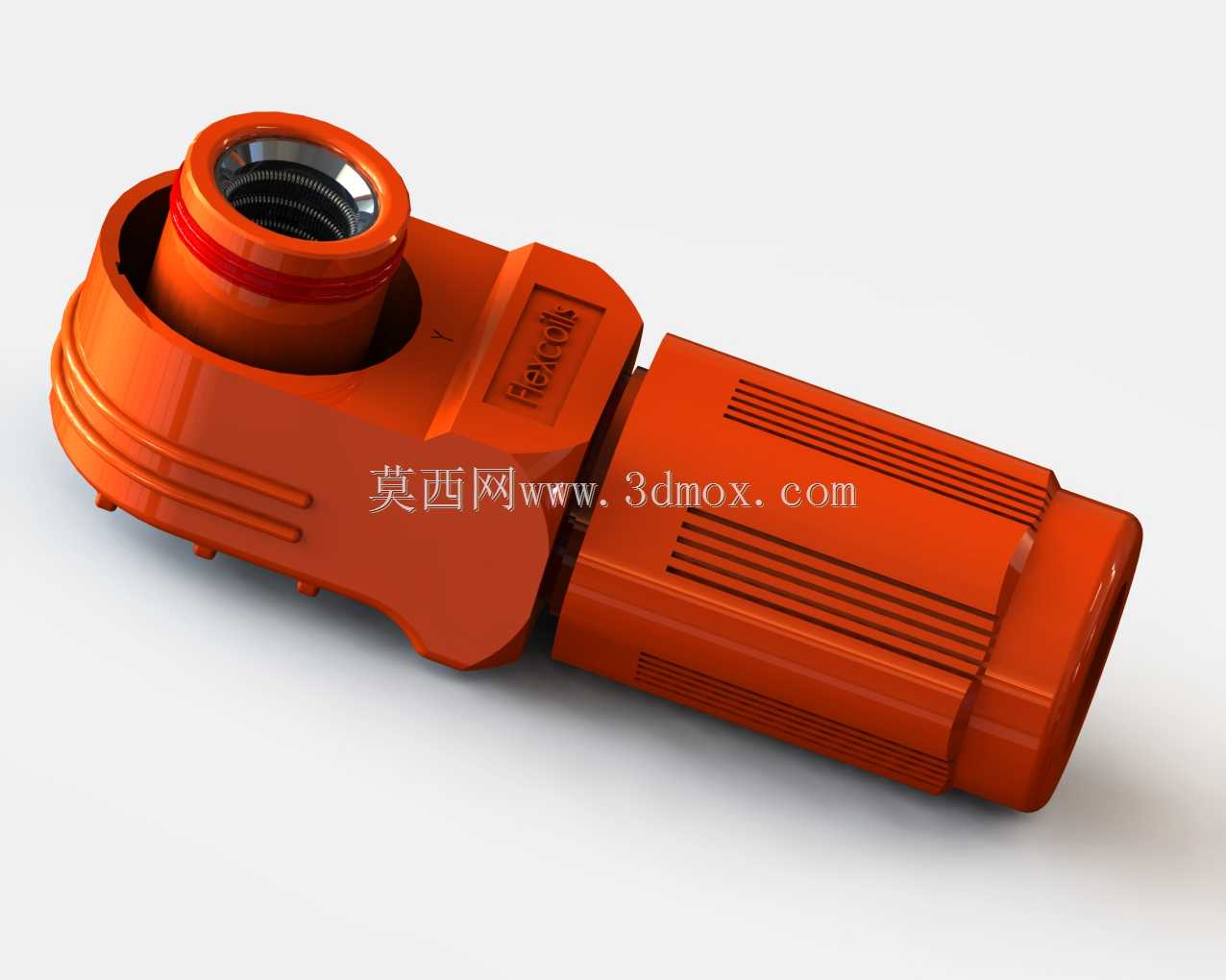

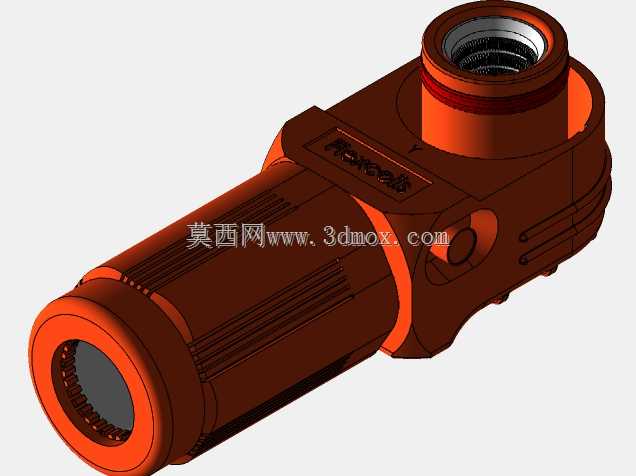

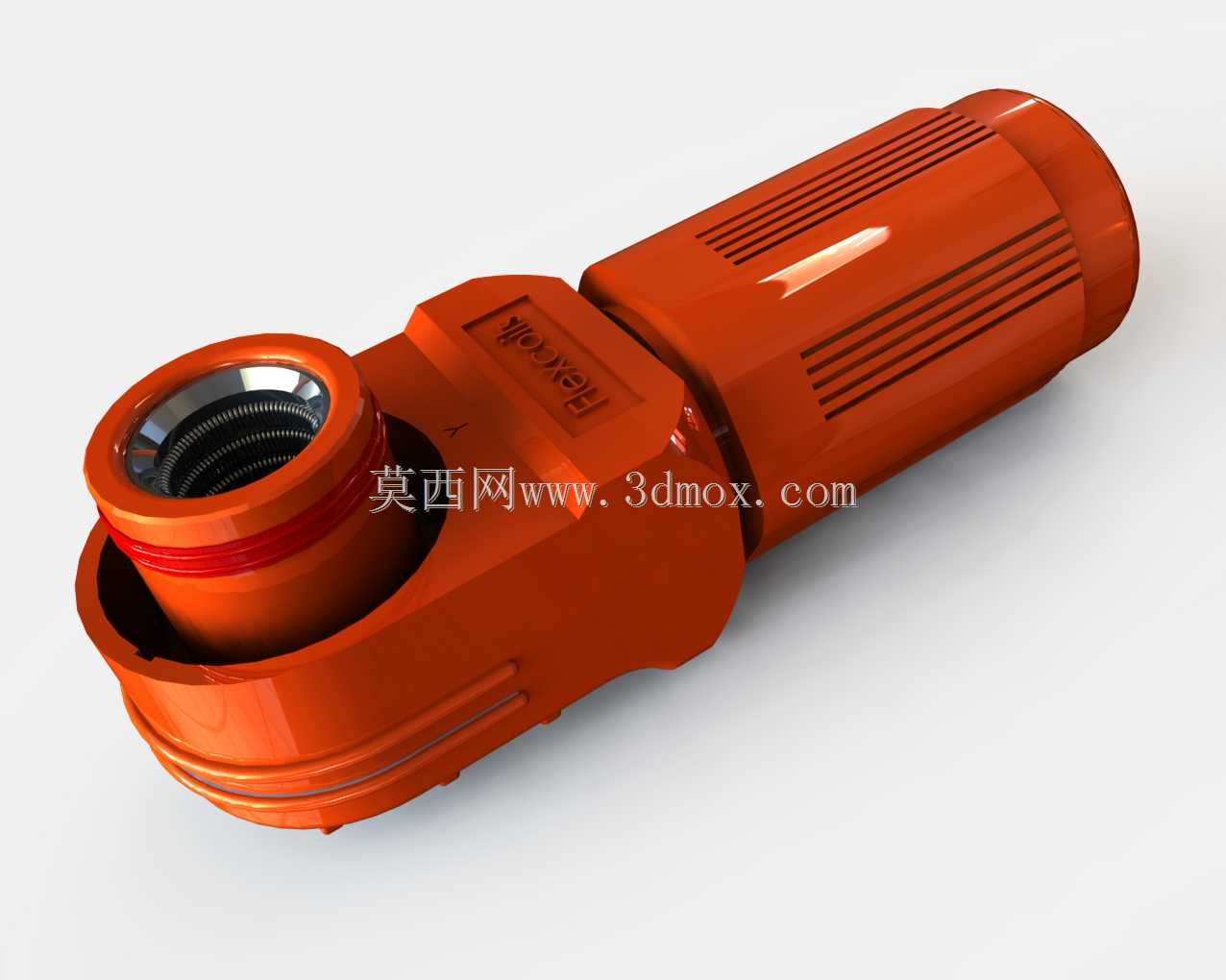

　　这款弯式直流连接组件，主要面向工业控制柜内部走线、新能源低压辅助供电回路、移动工业设备外接电源输入等场景使用，区别于常规直式连接器，直角出线的结构能够大幅压缩设备外侧的接线空间占用，避免外接线缆过度弯折导致的线芯断裂、绝缘层疲劳破损问题，在设备贴墙安装、狭小舱室布线的工况下，这类结构的适配性远高于常规直型接头。从结构设计逻辑来看，接头插接端采用了内嵌式冠簧接触结构，接触簧片沿圆周均匀分布，插合后能够与对接插针形成多触点可靠接触，即便在设备存在小幅振动的工况下，也能保持接触电阻稳定，不会出现瞬断、接触不良引发的供电波动问题；插接端外侧的红色密封胶圈，主要承担插合面的防尘防溅作用，能够满足工业场景下常见的IP54防护等级要求，避免车间内的浮尘、切削液飞溅进入接触腔造成接触件氧化。

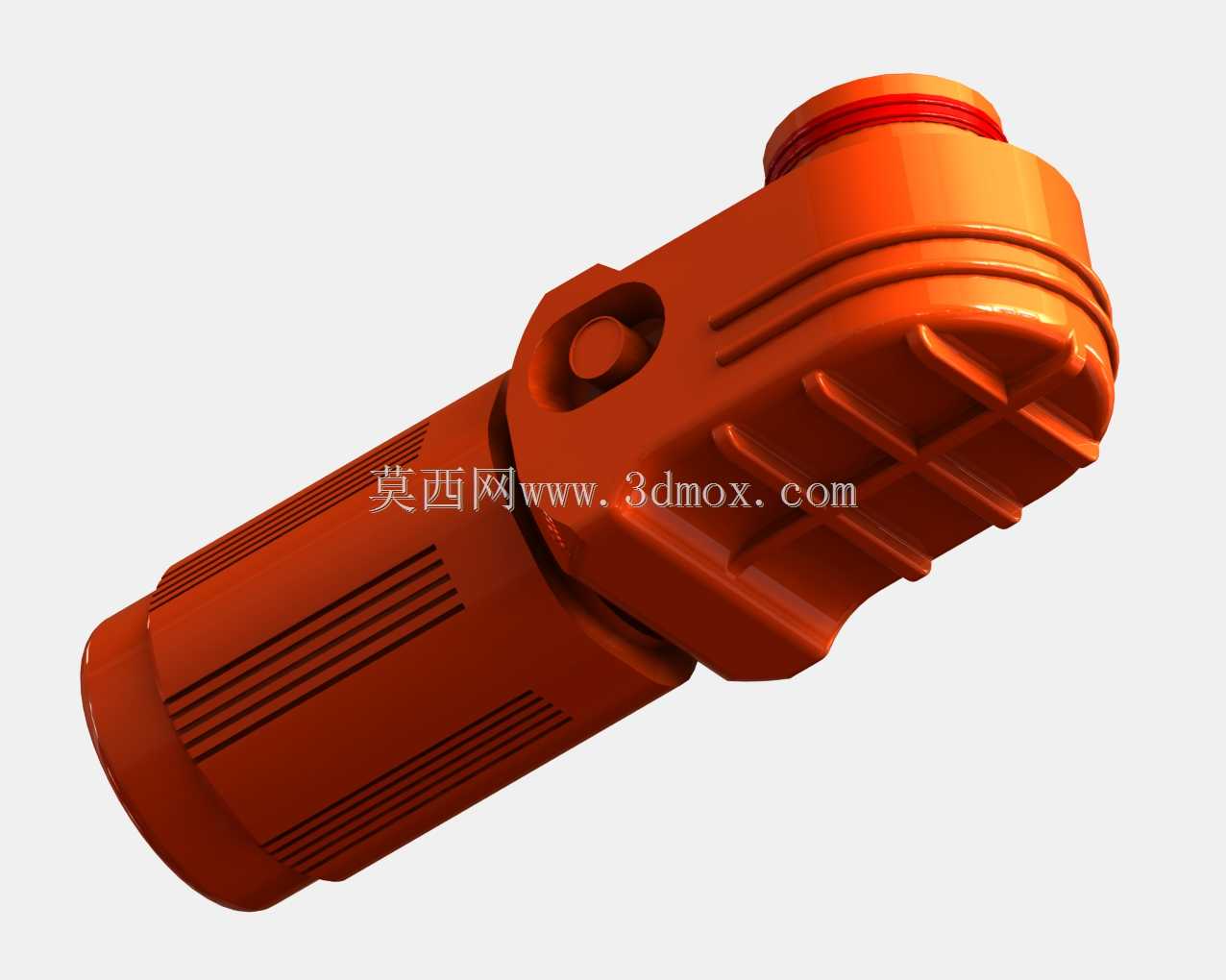

　　接头主体的转角位置做了大圆弧过渡处理，没有尖锐的应力集中棱角，既能够提升外壳注塑成型时的熔体流动性，减少注塑缺陷，也能在装配布线时避免划伤操作人员手部、刮破线缆绝缘层；外壳表面设计的多道平行散热筋条，一方面能够提升外壳的结构刚性，降低接头受外力挤压时的形变量，另一方面也能增大外壳与空气的接触面积，将大电流通过时接触件产生的热量快速导出，避免长期满负荷工作时内部温升过高加速绝缘件老化。尾部的线缆连接端采用了柔性衔接结构，允许线缆在一定角度范围内小幅摆动，不会因为设备移动、线缆拖拽造成接线端焊点脱落或者线芯折断，相比尾部硬固定的接头结构，抗弯折疲劳寿命能够提升三倍以上，尤其适合需要经常移动的工业手持设备、模块化可拆分设备的电源连接场景。

　　从安装边界尺寸来看，插接端的法兰定位台阶直径与同规格常规直式连接器完全一致，能够直接适配现有设备上的标准安装开孔，不需要重新修改设备面板的开孔尺寸，替换通用性较强；接头整体转角处的外轮廓尺寸经过优化，在保证内部爬电距离满足低压电气安全规范的前提下，尽可能压缩了转角处的径向尺寸，即便在相邻安装位间距较小的接线排上，也不会和旁边的其他接头产生安装干涉。外壳表面的防滑纹理设计，能够让操作人员在插拔接头时获得足够的摩擦力，不需要借助额外工具就能完成插合与分离操作，插合到位后会有清晰的卡扣反馈手感，避免出现虚插未到位的情况；内部的绝缘基座采用耐温阻燃工程塑料制作，能够承受短时过载电流产生的高温，不会出现绝缘基座融化、引燃的风险，满足工业电气设备的安全阻燃要求。

　　在实际选型应用中，这类弯式连接器常被用于工业机器人本体的辅助供电接口、自动化生产线模块化工位的电源快速对接、户外小型工业设备的电源输入端口，相比直式接头能够减少线缆的弯曲半径要求，让布线走向更加规整，减少舱室内的线缆冗余堆积，也能避免线缆过度弯折遮挡其他设备的操作空间。建模过程中，对接触簧片的收口角度、密封胶圈的压缩量、卡扣的配合间隙都做了参数化设计，调整相关参数就能快速衍生出不同电流等级、不同线缆线径适配的同系列接头模型，能够大幅缩短同系列产品的设计迭代周期，外壳的筋条位置、壁厚分布也经过了结构仿真验证，在常规外力冲击下不会出现壳体开裂的问题，满足工业场景下的耐用性要求。
