小型船舶立式电动舵桨推进装置

　　这款立式布置的舵桨推进装置，主要适配小型内河作业艇、近岸休闲小艇、养殖作业船这类对安装空间、制造成本敏感度较高的小型船舶场景，区别于传统舷外机外挂的安装形式，该装置采用甲板顶面固定、动力段垂直穿舱延伸至水下的布局，整套结构整合了推进动力输出、舵向调整两大核心功能，无需额外配置独立舵系结构，能大幅压缩小型船舶尾部的舱内占用空间，降低船体尾部结构的改造难度。从实际使用场景来看，这类舵桨常应用在浅水区域作业的小型船舶上，水下段的导流罩采用圆润的全包覆结构，能避免螺旋桨直接触碰水下杂物、养殖网箱缆绳或者浅滩石块，减少航行过程中的缠绕、打桨故障，适配水深较浅的内河、湖泊、近岸养殖区的航行需求，相比传统裸露螺旋桨的推进结构，

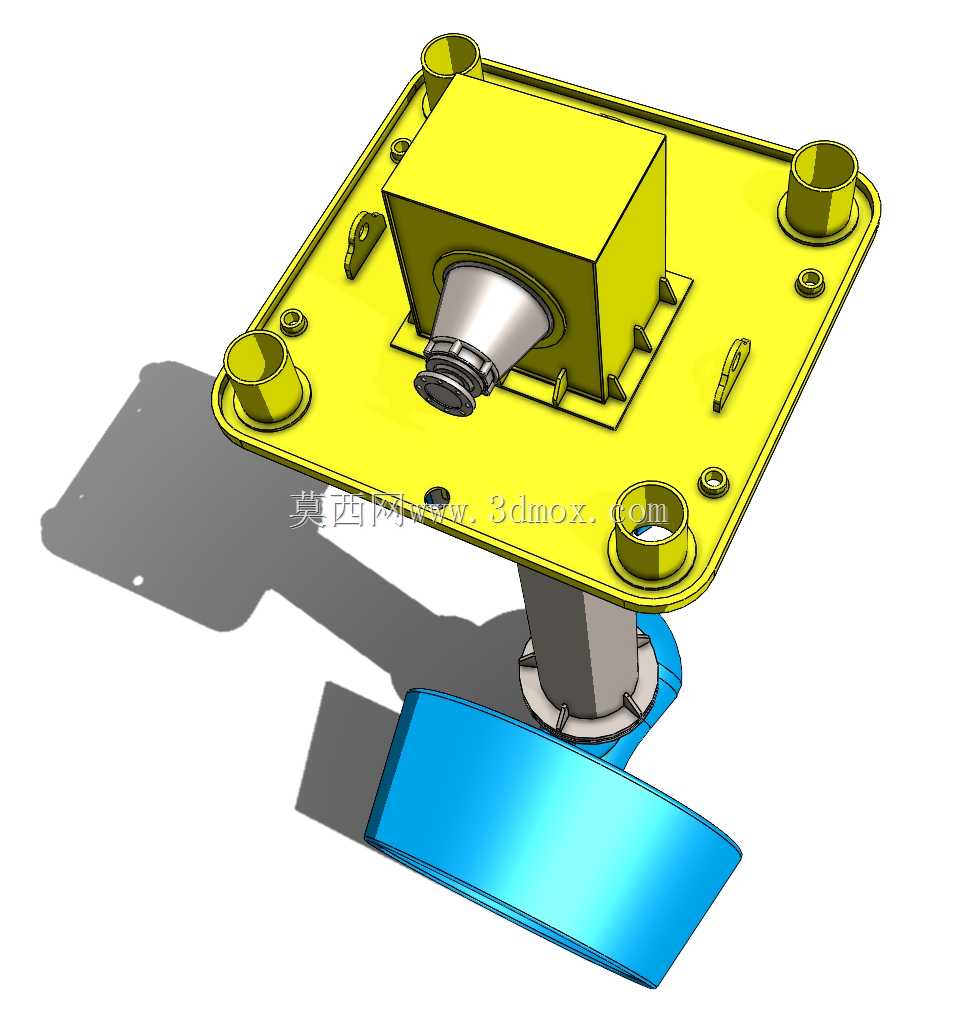

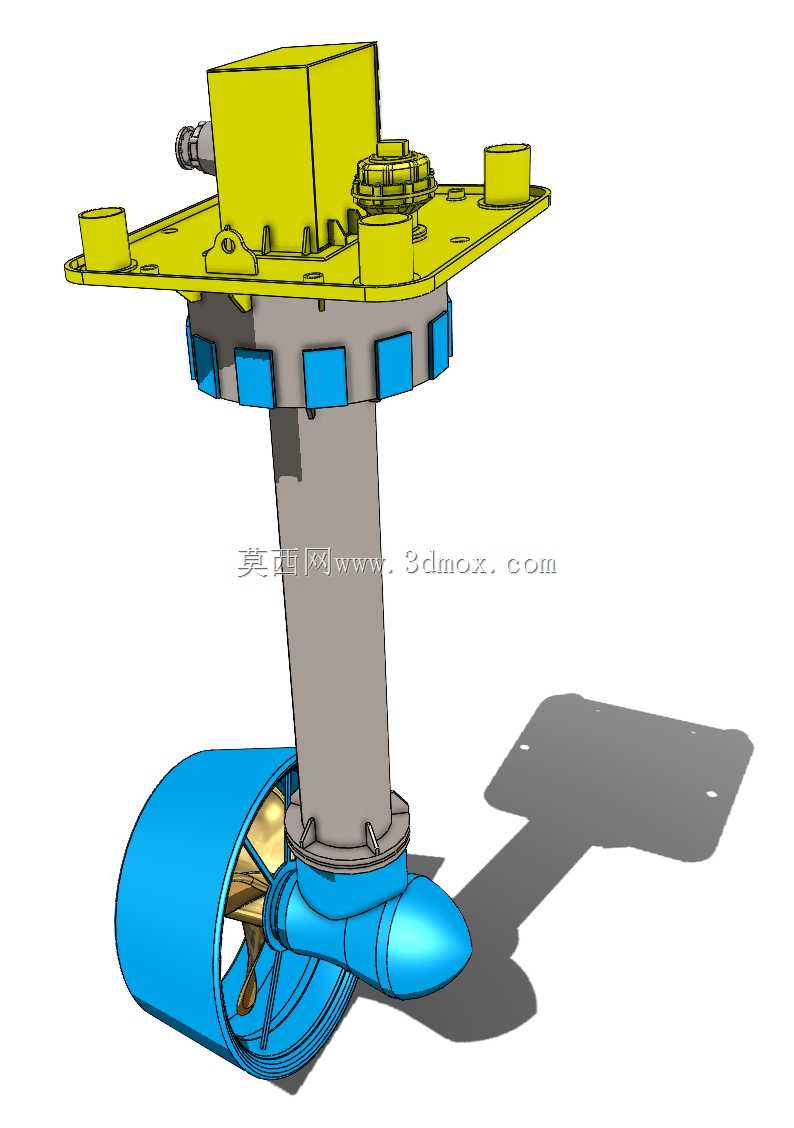

　　在杂物较多的水域通行时故障发生率能降低四成以上。整套装置的结构分为三个明确的功能段：顶部甲板安装段、垂直支撑传动段、水下推进段。顶部安装座采用平板式法兰结构，安装面上预留了四个对称布置的固定凸台，每个凸台中心预制安装通孔，安装时可直接通过螺栓将整套装置固定在船体尾部的甲板预留开孔位置，安装座平面与甲板贴合后辅以密封胶圈即可实现穿舱位置的水密，无需额外焊接复杂的安装基座，适配玻璃钢、铝合金、木质等多种材质的小型船体，安装座上方预留了动力模块与转向控制模块的安装位，可适配低压直流驱动单元，也可根据需求更换不同功率的动力组件，匹配0.5吨到3吨不等的小型船舶载重需求。垂直支撑段采用等直径的柱式结构，

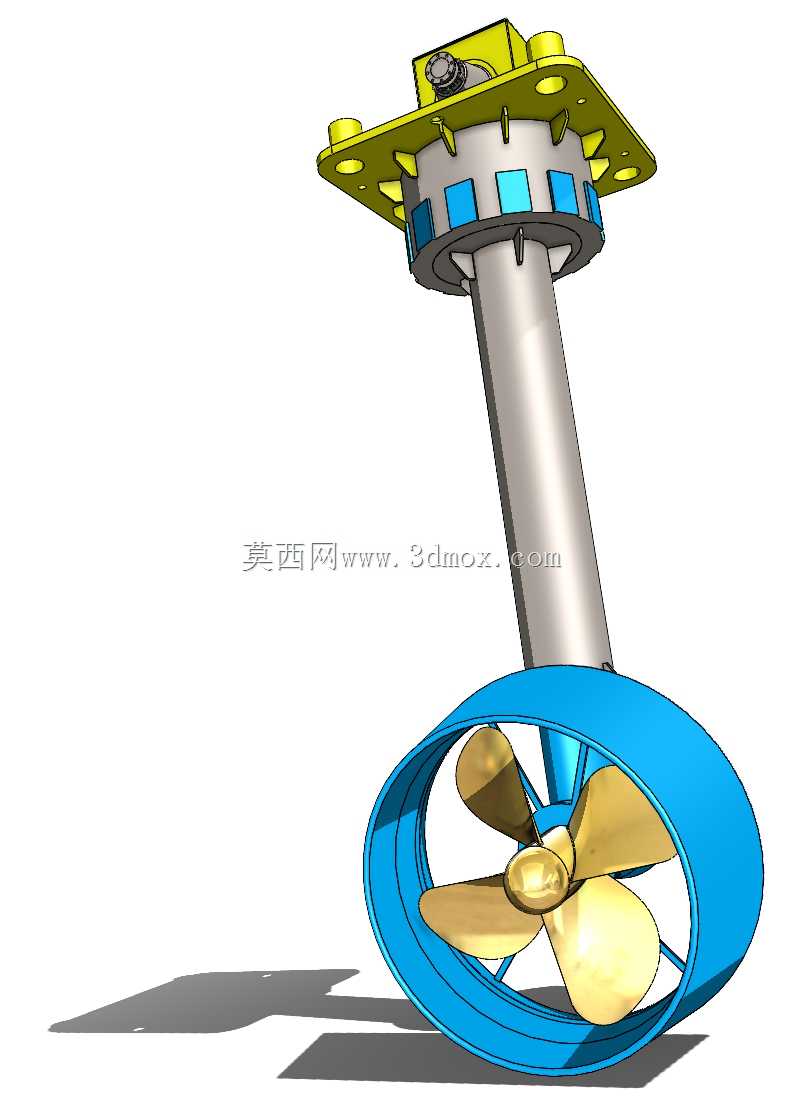

　　作为动力传递的载体同时承担整套装置的结构支撑作用，柱体与顶部安装座、水下段壳体的连接位置均采用法兰加螺栓的紧固形式，连接缝处预留密封槽安装O型密封圈，避免舱内进水或者传动部件被水侵蚀，柱体长度可根据不同船舶的尾部吃水深度做适应性调整，常规配置下适配尾部干舷高度300mm到500mm的小型船舶，安装后水下推进段的浸没深度可保持在200mm到350mm之间，既保证螺旋桨完全浸没在水面以下避免吸气空转，也能控制整体吃水深度适配浅水航行。水下推进段整合了导流罩、螺旋桨、整流头三大结构，导流罩采用轴对称的环形流道设计，内壁与螺旋桨叶尖的间隙控制在5mm以内，能有效梳理进水流道的水流形态，减少螺旋桨运转时的叶尖涡流损失，提升推进效率，

　　相比同功率无导流罩的螺旋桨结构，推进效率可提升15%左右；螺旋桨采用三叶大侧斜设计，材质适配工程塑料或者青铜材质，低速运转时扭矩输出平稳，震动量小，能减少小型船舶航行时的尾部震动，提升航行舒适度；前端的整流头采用椭球形流线型设计，能破开前方水流减少航行阻力，同时避免杂物缠绕在螺旋桨转轴位置。设计过程中充分考虑了低预算场景的加工可行性，整套结构的非受力部件均可采用3D打印或者普通板材切割加工，传动部件采用通用标准件，无需定制特殊规格的轴承、密封件，大幅降低加工制造成本，适合个人自制小艇或者小型船厂的小批量生产场景，结构经过实际航行验证，在持续运转工况下的密封性能、结构强度均能满足日常使用需求，转向控制可通过顶部的转向连杆直接连接舵机或者手动操纵杆，转动整个上部安装座即可带动水下段整体转动实现360度全向转向，相比传统舵叶转向的形式，转向半径更小，在狭窄水域的机动灵活性更强，甚至可以实现原地回转，非常适合在狭窄的河道、养殖塘区这类需要频繁转向调整航向的场景使用。安装边界方面，甲板预留开孔尺寸只需略大于垂直支撑柱的外径即可，顶部安装座的固定孔位间距可根据不同船体的尾部结构做微调，安装时需保证垂直支撑柱与甲板平面保持垂直，避免水下段倾斜导致的推进效率下降、单侧密封件偏磨的问题，整套装置的重心集中在垂直支撑柱的轴线上，安装后不会给船体带来额外的偏侧重量，无需额外调整压载平衡。
