高电流法兰式直流电源连接器结构设计

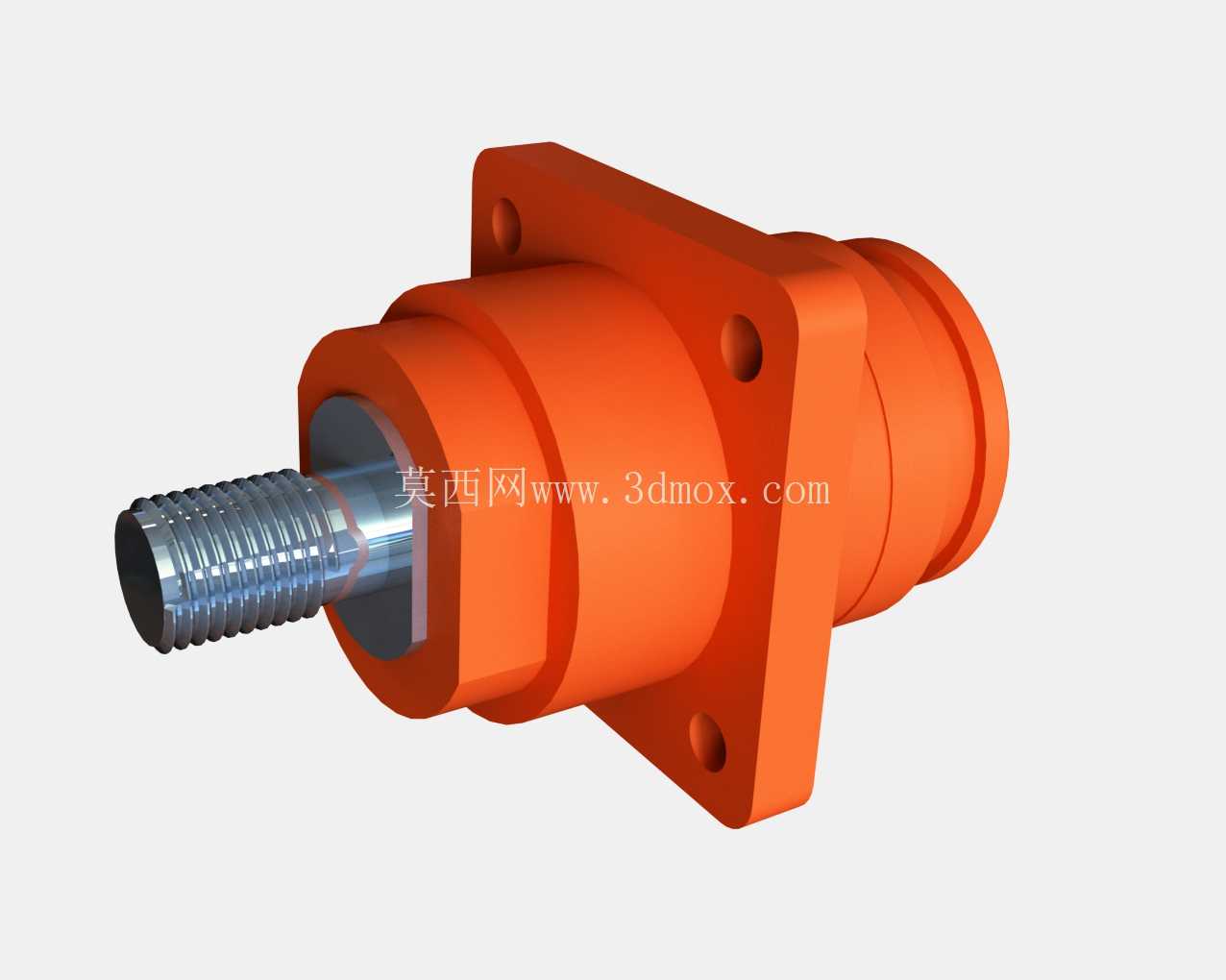

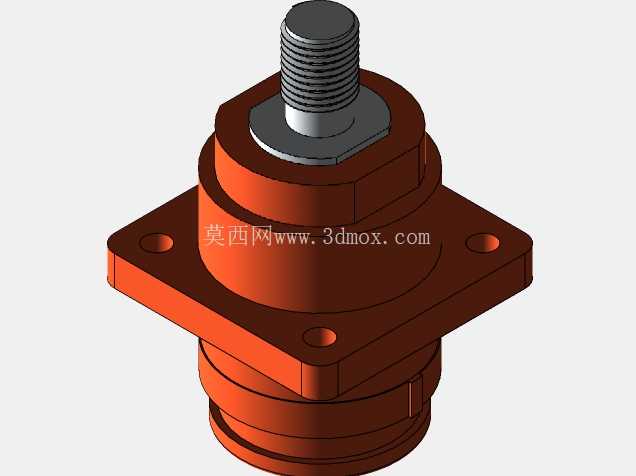

　　这款高电流直流连接器的设计，首先锚定的是大电流直流回路的可靠导通需求，常见于储能系统直流侧汇流、大功率直流供电设备输出端、船舶直流配电回路、工业直流电源模组的外接接口场景，这类场景普遍存在持续载流大、插拔操作有频次要求、安装后需耐受一定振动与环境侵蚀的特点，设计阶段首先把接触可靠性放在首位。从结构上看，主体采用方形法兰安装基座，法兰盘上预留四个对称分布的安装通孔，安装时可通过螺栓直接固定在设备面板或者安装板上，法兰面与安装面贴合后能形成稳定的支撑，避免接插件在插拔过程中出现本体晃动，连带损伤内部接触件的问题。

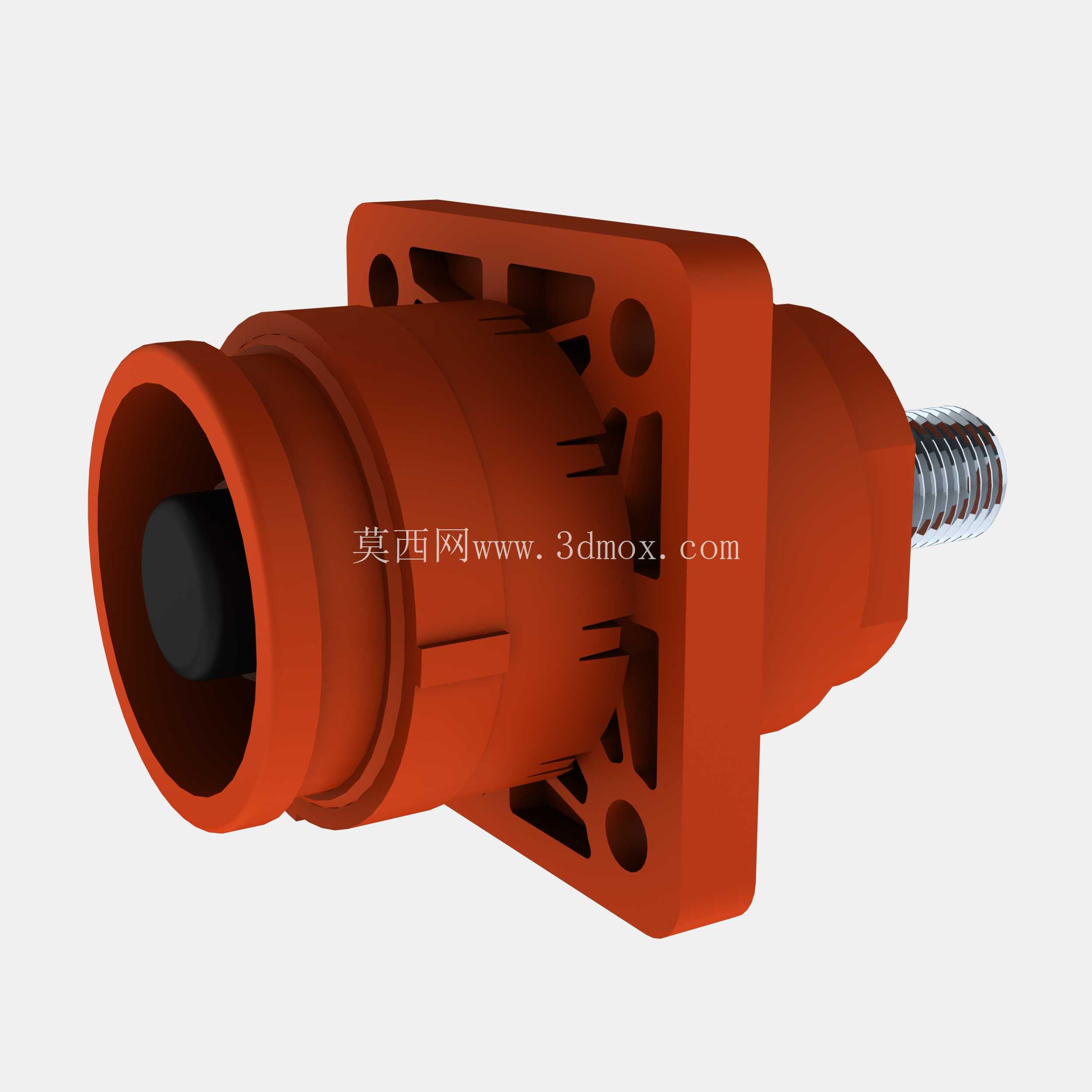

　　前端的插接端采用带导向锥面的圆筒式接口，插接时能自动校正插合偏差，即使操作人员在视线受限的设备舱内操作，也能顺利完成插合，不会出现插偏顶弯内部接触插针的情况；接口内部设置有多层防退卡扣结构，插合到位后卡扣会自动卡入对接端的卡槽内，防止设备运行过程中受振动出现接插件松脱、断电的故障。尾部的螺纹接线端采用标准外螺纹结构，接线时可将压接好线鼻子的电缆直接套入螺杆，通过螺母锁紧实现大电流导通，螺纹段的长度预留了足够的接线空间，可适配不同厚度的线鼻子，满足不同线径电缆的接线需求，避免因接线空间不足导致的压接不牢、接触电阻过大发热的问题。绝缘本体采用高强度耐温绝缘材料一体成型，本体上设置有多道加强筋结构，既提升了整体结构强度，在频繁插拔受力时不会出现本体开裂，也增加了表面的爬电距离，满足高压直流场景下的绝缘安全要求。接触件部分采用弹性接触结构，插合后接触件之间有足够的接触压力，能保证大电流通过时接触电阻稳定，不会因为长期通电发热出现接触件氧化、接触不良的问题；接触件表面做了镀覆处理，既提升了导电性能，也增强了抗腐蚀能力，即使在有盐雾的海洋工况环境下使用，也能保证长期导通可靠性。

　　设计过程中对安装边界做了明确的约束，法兰盘的外形尺寸适配常规设备面板的开孔尺寸，不需要对现有设备面板做额外的扩孔修改就能直接替换安装；插接端的伸出长度控制在合理范围，既保证插合深度足够，也不会因为伸出过长占用过多设备内部的布线空间；尾部接线端的位置与法兰安装面保持足够的安全距离，接线完成后电缆弯曲不会与安装面板发生干涉。在结构细节处理上，插接端的端口做了圆角过渡处理，没有尖锐的棱角，插拔操作时不会划伤操作人员的手部，也不会刮伤对接端的绝缘层；法兰安装面预留了密封槽的安装位置，需要做防水密封的场景下可以加装密封圈，实现面板安装后的IP65级防护，适配户外或者潮湿舱室的使用需求。

　　内部的接触件固定结构采用防转设计，接线锁紧螺母时，内部接触件不会跟着转动，避免内部导线被拧断或者接触件移位导致的绝缘失效问题。整个连接器的结构没有多余的复杂零件，拆解和维护都很方便，后期如果出现接触件磨损的情况，只需要拆开本体更换对应的接触件即可，不需要整体更换连接器，降低了设备后期的维护成本。针对大电流通电的发热问题，设计时在绝缘本体上设置了多道散热槽，增加了本体与空气的接触面积，能及时把接触件传导过来的热量散发出去，避免长期大电流工作时本体温度过高，加速绝缘材料老化。
