带安装基座单联旋转式5k电位计结构

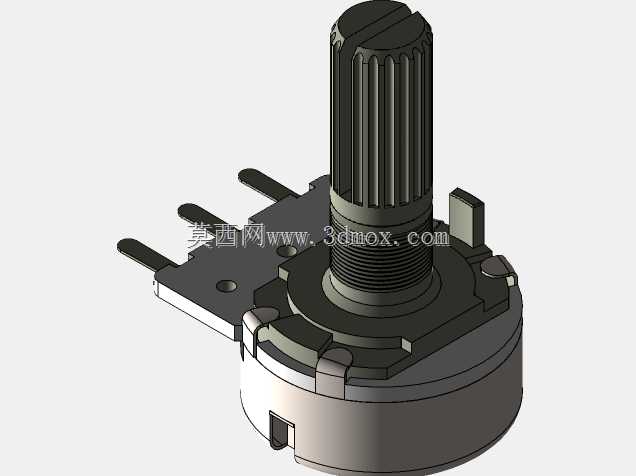

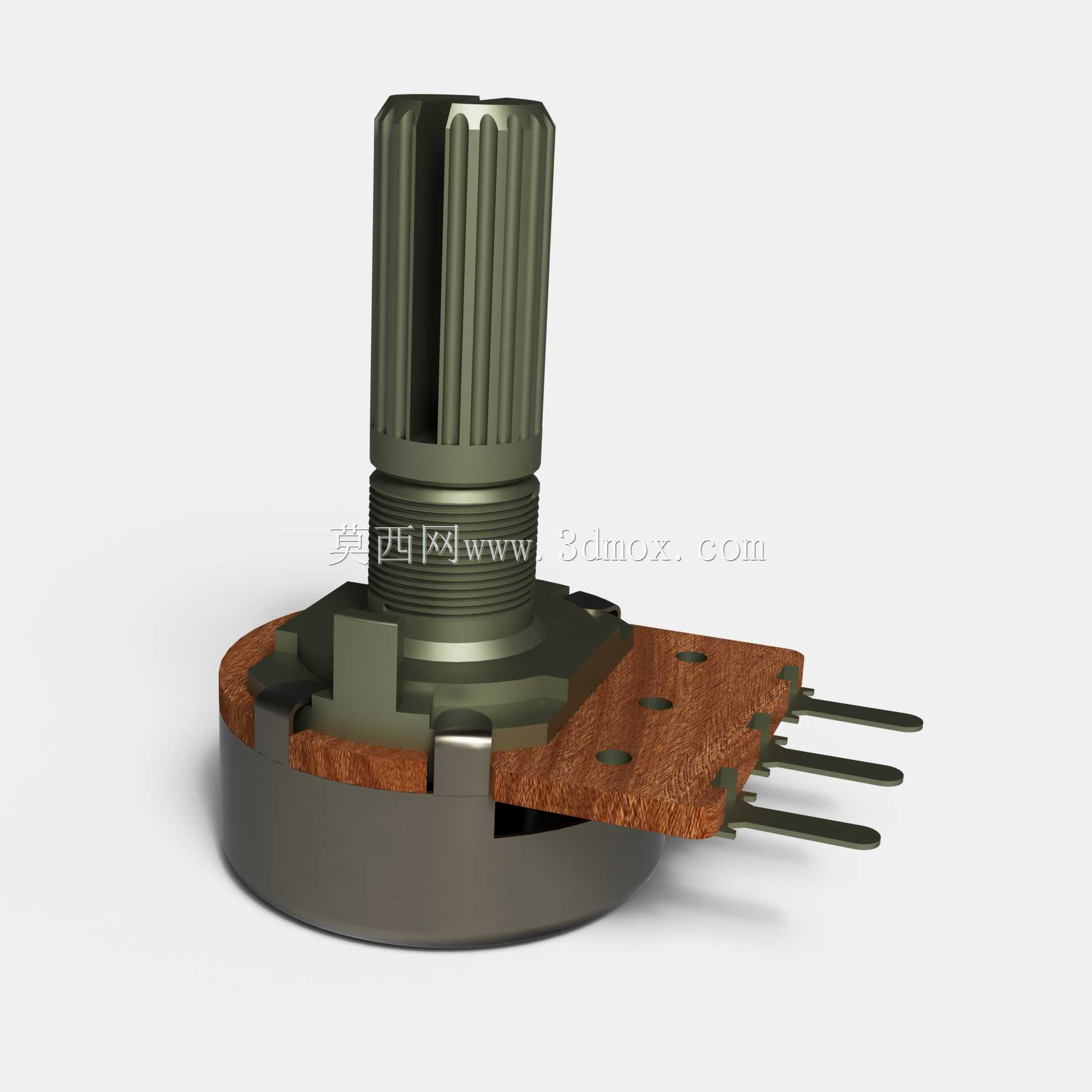

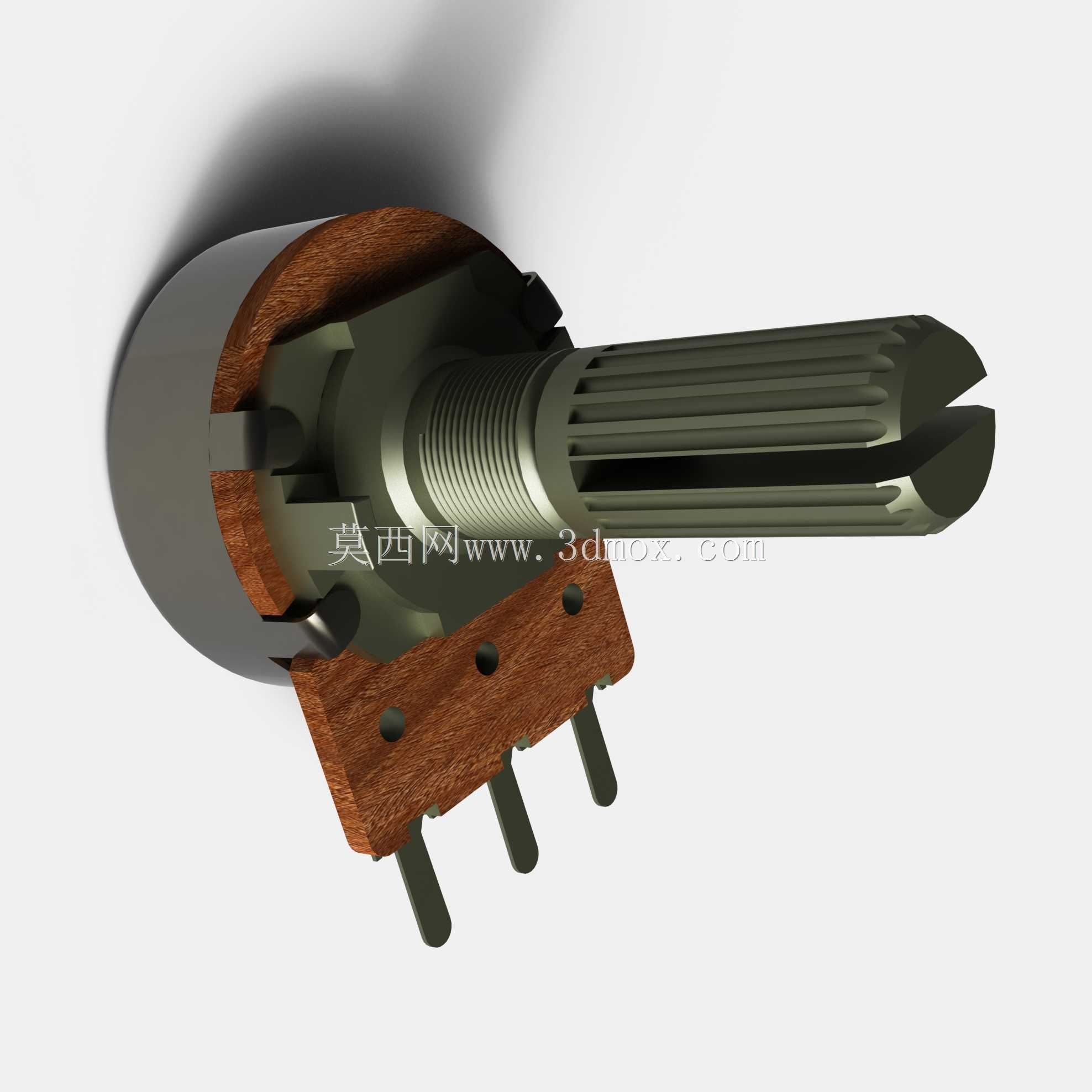

　　这款旋转式电位计的结构设计，核心围绕小空间内的电阻调节可靠性展开，在各类需要参数校准、信号幅值调整的电子设备、小型机电装置里都有广泛适配场景。从结构组成来看，主体分为转轴调节段、螺纹安装段、电阻基体段、引脚输出段四个核心部分，其中转轴采用带一字槽的滚花轴设计，既可以通过旋钮手动旋转调节，也能借助一字螺丝刀在狭小空间内完成参数微调，滚花结构能提升旋钮装配后的摩擦力，避免调节过程中出现打滑空转的问题。螺纹安装段采用标准细牙螺纹设计，配套的锁紧结构可以将电位计牢牢固定在设备面板或者安装基座上，安装时只需要在安装面开出对应直径的通孔，将螺纹段穿过通孔后从背面用螺母锁紧即可，不需要额外设计复杂的定位卡扣，适配不同厚度的安装面板，

　　安装边界的容错率较高，即使面板开孔存在0.2mm以内的尺寸偏差，也能顺利完成装配。电阻基体部分采用层压绝缘基座搭配碳膜电阻层的结构，绝缘基座选用耐温性能较好的胶木材质，既能隔绝引脚与安装金属面板之间的导电风险，也能在设备长期运行产生一定温升的情况下，保持结构尺寸稳定，不会因为受热变形导致转轴卡滞、电阻接触不良的问题。三个引出引脚采用直插式设计，引脚间距符合常规PCB板的孔位排布标准，既可以直接焊接在印制电路板上完成电路连接，也能通过接插件进行快接布线，适配不同的装配工艺需求。从实际使用场景来看，这类电位计常被用在小型传感器的信号校准回路里，比如工业检测用的光电传感器、接近传感器的灵敏度调节，小型机电设备的转速、功率参数微调，

　　还有音频设备的音量调节、工控面板的参数给定等场景，调节过程中转轴的旋转阻尼均匀，不会出现忽松忽紧的情况，能保证电阻值随旋转角度线性变化，避免调节过程中出现信号跳变的问题。设计过程中特意将电阻片的有效转角设置在270度左右，既保证了足够的调节精度，也避免了过度旋转导致内部碳膜磨损、接触弹片变形的问题，转轴与基座之间的配合间隙控制在0.05mm以内，既能保证转轴转动顺畅，也能减少外界灰尘、水汽从转轴缝隙进入电阻腔室的概率，提升元件在多尘、轻微潮湿工况下的使用寿命。安装基座的固定孔位采用对称排布设计，两个安装孔的中心距与常规同规格电位计的安装尺寸完全兼容，替换旧件时不需要重新打孔改孔，直接替换即可完成维护。

　　转轴端部的一字槽深度经过合理设计，既保证螺丝刀插入时有足够的咬合深度，不会因为槽深过浅导致拧动时滑牙，也不会因为槽深过深影响转轴本身的结构强度，即使频繁调节也不会出现转轴断裂的问题。引脚的直径与长度适配常规波峰焊、手工焊的工艺要求，焊接时热量不会快速传导到内部电阻层，避免高温导致碳膜层性能劣化。整体结构没有多余的复杂零件，所有部件的装配都采用卡扣加铆接的方式固定，不需要额外的紧固件，装配流程简单，适合批量生产组装，同时各个部件的尺寸公差都经过合理分配，装配后不会出现零件错位、转轴偏心的问题，转动时的同轴度较好，长期使用也不会出现磨损不均导致的接触不良问题。在进行三维建模时，各个配合面的间隙、螺纹的参数、引脚的位置度都严格按照实际生产的公差要求进行还原，不仅能用于外观展示，也能直接用于安装面板的开孔设计、PCB板的孔位排布验证，提前排查装配过程中可能出现的干涉问题，减少实际打样调试的次数。
