船用三叶螺旋桨推进结构设计方案

在小型内河作业艇、休闲摩托艇以及舷外机配套动力系统中，螺旋桨是直接决定推进效率、航行稳定性的核心接触部件，其结构设计不能仅停留在曲面造型的视觉层面，必须结合实际航行工况的受力边界、安装接口的配合公差做全维度校核。这款三叶结构的螺旋桨，首先从叶片数量选型上就适配了中小马力舷外机的动力输出特性，相比两叶桨，三叶结构在相同转速下的动力输出更平顺，叶频振动幅值更低，能减少艇体尾部的结构共振，避免长时间航行中紧固件出现疲劳松脱；相比四叶及以上的多叶桨，三叶结构的盘面比控制在合理区间，在浅水环境航行时不容易卷入水草、漂浮杂物，日常维护清理的难度更低，更适配内河、近岸浅水区的使用场景。

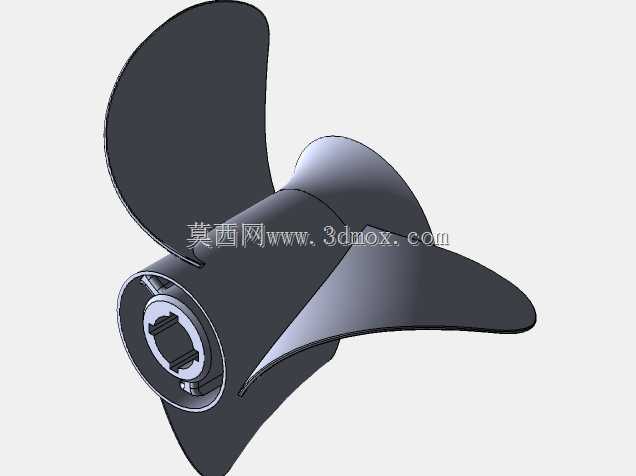

从安装边界来看，桨毂中心采用的是带卡槽的内花键配合结构，这种设计不是随意绘制的造型，而是匹配主流中小马力舷外机的输出轴接口，安装时卡槽与输出轴上的定位销直接契合，不需要额外加工转接套，能保证动力传输过程中无相对滑动，扭矩传递效率更高；桨毂的轴向长度做了针对性收窄，既保证了与输出轴的配合接触面积足够承受额定扭矩，又不会因为轴向尺寸过长增加尾部的悬伸重量，避免给输出轴轴承带来额外的径向载荷。叶片的曲面设计采用了变螺距分布逻辑，从叶根到叶梢的螺距角逐步过渡，叶根区域的厚度更大，因为这个区域是应力集中最高的位置，航行中如果碰到水下硬质障碍物，叶根首先承受冲击载荷，加厚处理能提升抗冲击性能，减少断桨风险；叶梢区域做了薄化收边处理，能降低叶梢位置的涡流损耗，提升推进效率，同时叶梢的边缘做了圆弧过渡，避免尖锐边缘在拆装过程中划伤操作人员，也能减少高速旋转时的空泡剥蚀损伤。

实际使用中，这类螺旋桨的工况非常复杂，除了正常航行的水动力载荷，还要考虑进出港时的低速大扭矩工况、紧急倒车时的反向载荷，所以在叶片与桨毂的连接位置做了大圆角过渡处理，消除直角连接带来的应力集中点，避免交变载荷下出现疲劳裂纹。叶片的投影轮廓采用了后掠式设计，这种设计能让叶片在旋转过程中，入水冲击的载荷逐步传递到叶根位置，而不是瞬间作用在整个叶片面上，能有效降低高速航行时的振动噪音，提升乘坐舒适度。从尺寸适配性来看，这款螺旋桨的直径控制在适配30马力以内舷外机的区间，安装时需要保证桨叶与艇体尾板的间隙不小于叶梢直径的10%，避免旋转过程中叶梢剐蹭艇体，同时要保证螺旋桨的浸没深度满足要求，航行时不能出现吸气现象，否则会大幅降低推进效率，还会加剧空泡对桨叶表面的剥蚀。

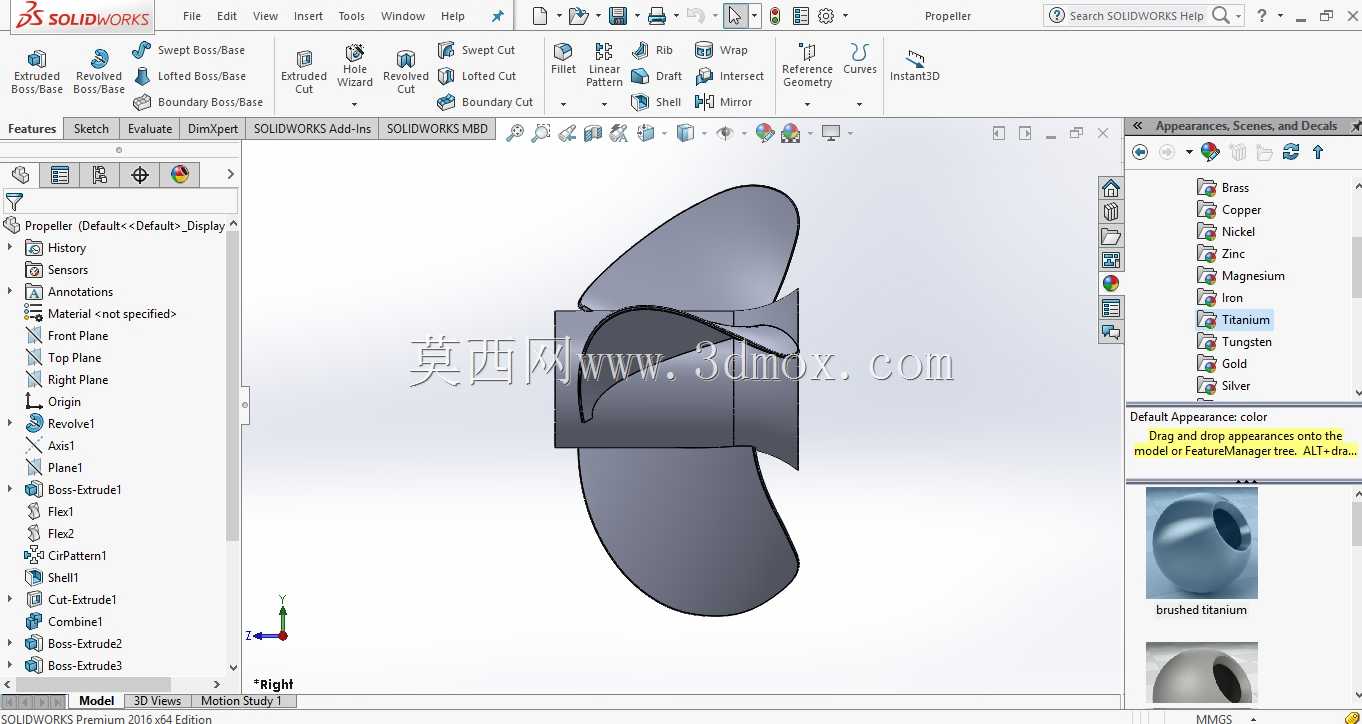

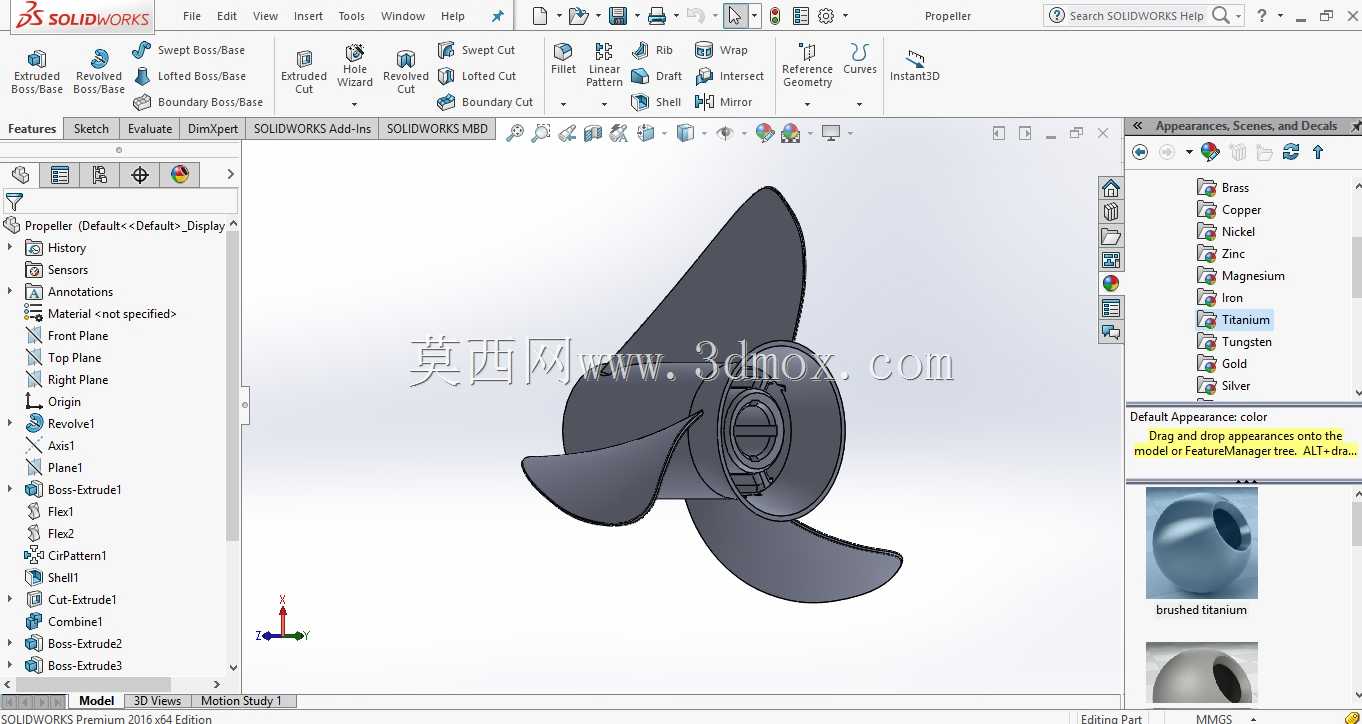

很多刚接触三维建模的设计人员做螺旋桨时，往往只关注曲面的顺滑度，忽略了实际安装的公差配合与工况受力，比如把内花键的尺寸做的过于理想化，没有考虑装配间隙，实际生产出来就会出现装不上或者配合间隙过大晃荡的问题；还有的把叶片做的等厚度，看起来造型规整，实际使用中要么叶根强度不够容易断，要么叶梢过厚效率太低。这款螺旋桨的建模过程中，首先确定的是安装接口的尺寸基准，以输出轴的轴线为整个模型的装配基准，所有叶片的阵列都围绕这个基准做均匀分布，三个叶片的相位角严格保持120度，保证旋转时的动平衡精度，避免高速旋转时出现偏心振动；之后再根据航速要求、主机额定转速确定螺距比，再通过曲面放样生成叶片的基础曲面，之后对叶根位置做加厚、圆角处理，对叶梢做薄化修型，最后再做整体的动平衡校验，去掉多余的配重结构，保证整个桨的质心落在旋转轴线上。

在日常配套选型时，不能只看安装接口能不能装上，还要匹配主机的功率曲线，如果螺距选的过大，主机在额定转速下会出现负载过重，排温过高，长期使用会缩短主机寿命；如果螺距选的过小，主机转速容易超额定值，推进效率上不去，油耗会明显升高。这款三叶螺旋桨的螺距设计适配中小马力舷外机的常用转速区间，在中低速巡航时能保持较高的推进效率，同时预留了足够的扭矩储备，在逆水航行、搭载额定载荷时也不会出现主机憋熄火的问题。另外桨毂前端做了导流锥的过渡结构，能让水流更顺畅的流入桨盘区域，减少桨毂位置的紊流损失，进一步提升推进效率，桨毂后端的结构也做了收边处理，能减少尾部的涡流阻力。从维护角度来说，这种整体式的螺旋桨结构没有多余的可拆卸部件，日常使用后只需要清理桨叶表面缠绕的杂物，检查叶片边缘有没有磕碰缺口即可，如果出现小的缺口可以及时打磨修型，避免缺口扩展引发应力集中导致叶片断裂，不需要复杂的保养流程，非常适合民用小型船舶的使用需求。
