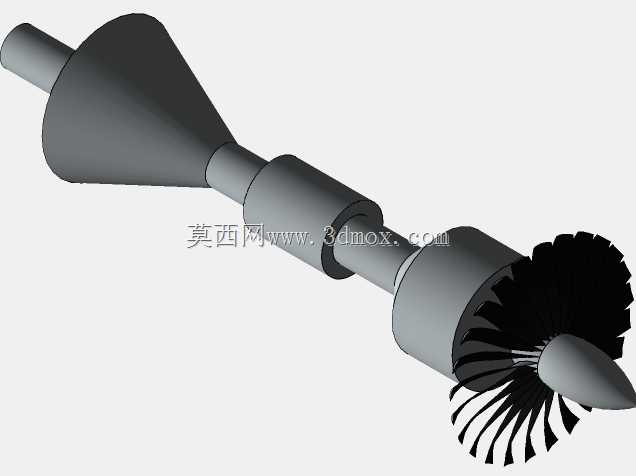

在航空动力装备的核心传动体系中,这类集成涡轮叶片的主轴是整套动力输出单元的核心承载构件,日常多应用于小型涡喷动力试验台、航模动力改装、微型燃气轮机验证样机等场景,承担着将燃烧室高温燃气的动能转化为旋转机械能、同时向压气机端传输扭矩的核心作用,是整套转子系统的装配基准件。从结构设计逻辑来看,该轴采用阶梯变径设计,不同轴段的直径差完全匹配对应安装位的配合需求:进气锥端的细轴段用于安装前端整流帽与前支撑轴承,锥段结构直接衔接压气机侧的安装基座,中间的等径直轴段是转子动平衡的核心校正区间,设计时预留了足够的光整加工面,方便动平衡工序中去重或配重操作;靠近涡轮端的加粗轴段一方面用于安装后支撑轴承与密封组件,另一方面通过轴肩定位涡轮盘的安装位置,避免高速旋转时涡轮组件发生轴向窜动。端部的涡轮叶片采用与轴端一体化的装配定位结构,叶片叶型按照小流量燃气通道的气动特性设计,叶根与轴端的安装位采用过盈配合加周向定位销的组合固定方式,能够承受10万转每分级别的高速旋转离心力,不会出现叶片飞脱的失效风险。安装边界方面,该轴的总长与各轴段的同轴度公差控制在0.02mm以内,两端轴承位的表面粗糙度达到Ra0.8,满足高速滚动轴承的配合要求;前端锥面的锥度与压气机机匣的内锥面匹配,安装后能够保证进气道与转子的同轴度,减少气流扰动带来的振动;涡轮端的叶片外圆与机匣内壁的间隙控制在0.3-0.5mm,既避免旋转时叶片刮蹭机匣,又能减少燃气泄漏损失,提升动力输出效率。实际建模过程中,需要重点关注各轴段过渡圆角的设计,所有直径变化的位置都采用R2-R5的圆角过渡,避免高速旋转时应力集中导致轴段断裂;涡轮叶片的叶身采用变截面扭转型面,建模时需要通过多截面曲面拟合保证叶型的气动连续性,同时对叶根位置做加厚处理,提升根部的抗弯强度。这类轴件在装配时需要先完成两端轴承的热装,再依次套装压气机组件、密封件、涡轮盘,最后锁紧端部的固定螺母,整套转子装配完成后必须进行高低速动平衡校正,剩余不平衡量需要控制在G2.5级以上,才能保证高速运转时的振动值在允许范围内。在微型燃气轮机的应用场景中,该主轴还需要匹配高温润滑系统,轴承位设计有润滑油通道,能够在运转时持续带走轴承摩擦产生的热量,避免高温下润滑失效;轴身的非配合面做氧化处理,提升抗腐蚀能力,适应不同工况下的使用需求。
