十字槽沉头自攻螺钉结构设计方案

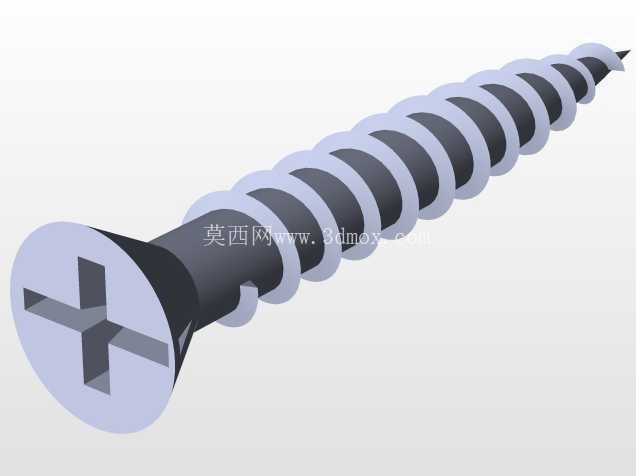

　　在各类钣金装配、塑料制品连接、木质构件拼接的工程场景中，沉头自攻螺钉是应用覆盖范围极广的一类基础紧固件，这类零件不需要预先加工配套内螺纹，依靠自身螺纹牙型在被连接件上挤压成型出啮合螺纹，装配工序简单，连接可靠性稳定，在家电外壳组装、小型机电设备壳体固定、家具五金连接、汽车内饰件装配等场景中都承担着核心的连接作用。本次设计的十字槽沉头自攻螺钉，头部采用90度沉头锥角结构，装配完成后头部可以完全沉入被连接件的沉孔内，不会突出装配表面，能够保证连接面的平整性，避免突出的螺钉头刮擦其他部件或者影响外观平整度，适配所有需要平整连接面的装配场景。

　　十字槽的驱动结构设计，相比一字槽拥有更好的对中性，装配时螺丝刀不容易滑出槽口，能够传递更大的拧紧力矩，同时十字槽的槽深设计经过反复校核，既保证了足够的驱动接触面积，避免拧紧时槽口崩裂，也不会因为槽深过大降低螺钉头部的结构强度。螺纹部分采用全牙设计，从头部下方一直延伸到螺钉尖端，螺纹牙型为自攻螺钉专用的三角牙型，牙侧角经过优化，在攻入被连接件时能够顺畅切削或者挤压出配套螺纹，同时保证足够的螺纹啮合强度，避免装配后出现滑牙、松动的问题。螺钉尖端采用缩径导向结构，攻入时能够自动找准预钻孔的中心，降低装配时的对位难度，即使预钻孔存在小范围的位置偏差，也能依靠尖端的导向作用顺利攻入，减少装配时的零件报废率。

　　从安装边界来看，沉头部分的锥度公差控制在±1度范围内，能够适配国标通用的沉孔加工尺寸，不需要针对该螺钉单独定制沉孔加工参数，现场装配时可以直接使用标准沉孔钻头加工安装孔，降低加工环节的刀具成本与调试时间。螺杆部分的外径公差控制在h13精度等级，既能够保证攻入时的顺畅性，也不会因为外径过小导致螺纹啮合间隙过大，影响连接的紧固效果。在设计过程中，针对不同被连接件的材质特性，对螺纹牙距做了适配性调整，针对薄板钣金件采用较细的牙距，增加螺纹啮合的牙数，提升薄板连接的抗拔出力；针对木质或者塑料件采用稍大的牙距，减少攻入时的阻力，避免被连接件因为挤压应力过大出现开裂问题。头部的承载面设计有微小的防滑齿结构，当螺钉拧紧到位后，头部锥面与沉孔表面紧密贴合，防滑齿能够嵌入被连接件表面，增加拧紧后的防松阻力，在设备运行产生振动的工况下，也能降低螺钉自行松动的概率。从实际选型适配的角度，该款螺钉可以覆盖0.8mm到6mm厚度区间的板材连接需求，针对不同厚度的板材只需要调整螺钉的总长度规格，头部与螺纹的参数保持统一，能够减少装配现场的螺钉规格种类，降低物料管理的复杂度。

　　在建模过程中，螺纹部分采用真实的螺旋扫掠结构建模，而非简化的贴图示意，能够直接用于后续的装配干涉检查，在整机设计阶段就可以验证螺钉装配后是否会与内部其他零部件产生空间干涉，沉头部分的建模严格按照国标沉头螺钉的头部尺寸参数构建，能够直接用于沉孔的加工尺寸校核，设计人员可以直接调用该模型完成装配孔位的配套设计，不需要反复核对螺钉与沉孔的配合尺寸。十字槽的尺寸参数完全符合国标驱动槽的标准，装配仿真时可以直接匹配标准十字螺丝刀的模型，验证装配过程中工具的操作空间是否充足，避免出现设计完成后装配工具无法正常操作的问题。这类基础紧固件的三维模型看似结构简单，但参数的准确性直接影响到整机设计的装配可靠性，很多设计人员在建模时容易忽略沉头锥角的公差、螺纹收尾的结构、尖端导向的角度这些细节，导致后续生产装配时出现螺钉无法沉入沉孔、攻入时阻力过大、槽口打滑等实际问题，本次建模过程中所有结构参数都经过实际装配场景的校核，每一处尺寸都对应实际生产中的加工与装配需求，没有冗余的结构设计，也没有遗漏关键的功能特征，能够直接用于结构设计的选型参考、装配仿真验证以及生产加工的图纸输出。
