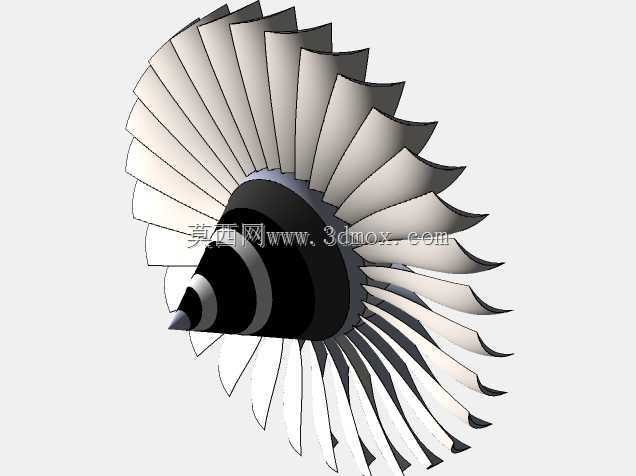

喷气式航空发动机前端螺旋桨结构

该结构为喷气式航空发动机前端进气端的核心做功部件，承担进气压缩、气流导向的核心功能，是航空涡轮发动机进气段的关键组成部分，直接决定发动机进气效率与压气机前段的气流稳定性。在实际民航客机、军用喷气式战机的动力系统中，该类螺旋桨结构（即风扇叶片组件）需要在高转速、高低温交变、高载荷的工况下持续稳定工作，既要满足大流量进气的导送需求，也要兼顾叶片自身的抗疲劳、抗异物冲击性能，是航空发动机制造领域精度要求极高的核心部件。从结构设计逻辑来看，该组件采用周向均布的宽弦叶片布局，叶片型面遵循三元流气动设计原理，沿叶高方向存在连续的扭角变化，从叶根到叶顶的翼型截面逐步调整，保证不同半径位置的气流攻角处于最优区间，减少气流分离带来的效率损失与气动噪声。叶根部位采用榫头结构与中心轮盘实现可靠连接，匹配前端锥形整流罩，能够对来流进行平滑导流，避免进气道入口产生气流紊流，保证进入压气机段的气流均匀稳定。在安装边界层面，该组件的整体径向尺寸需要匹配发动机进气道的内壁直径，叶片顶端与机匣之间预留符合设计规范的微小间隙，既避免运转过程中叶片与机匣发生刮蹭，又要尽可能减少叶顶间隙漏气带来的效率损失；轴向安装尺寸需要与前端进气道、后端低压压气机轮盘的安装位精准适配，保证整个转子系统的同轴度符合动平衡要求，避免高转速下产生异常振动。叶片自身的厚度从叶根到叶顶逐步减薄，叶根区域做加厚处理以承载离心载荷，叶顶区域做修型处理以适配机匣内壁的型面，同时所有叶片的型面精度需要控制在极小的公差范围内，保证整周叶片的质量差满足动平衡标准，降低转子系统运转时的不平衡量。在实际工程应用中，该类结构的三维建模需要严格还原叶片的气动型面、榫头连接结构、整流罩的锥面配合关系，建模过程中需要通过阵列特征实现叶片的周向均布，同时对每个叶片的安装角、扭角参数做精准约束，保证装配后整体结构的气动性能符合设计预期，可用于航空发动机结构教学、原理演示、零部件设计参考等场景，帮助结构设计人员理解涡扇发动机前端风扇组件的布局逻辑与配合关系。
