化学品油轮双层底板结构三维设计

在液货船舶的船体结构设计体系中，双层底结构是保障货舱区域安全、提升船体总纵强度的核心组成部分，针对化学品运输类油轮的特殊作业需求，双层底板的设计需要兼顾结构强度、防泄漏冗余、工艺可制造性多重要求。不同于普通散货船的双层底设计，化学品油轮的双层底板需要承受货舱内液态化学品的静压力、航行过程中的波浪交变载荷，以及船舶横摇、纵摇过程中液体晃荡带来的冲击载荷，同时还要在单层面板出现破损时，提供第二道防护屏障，避免化学品泄漏进入船底舱室或外泄至水域，满足海事规范对于危险液货运输的冗余安全要求。

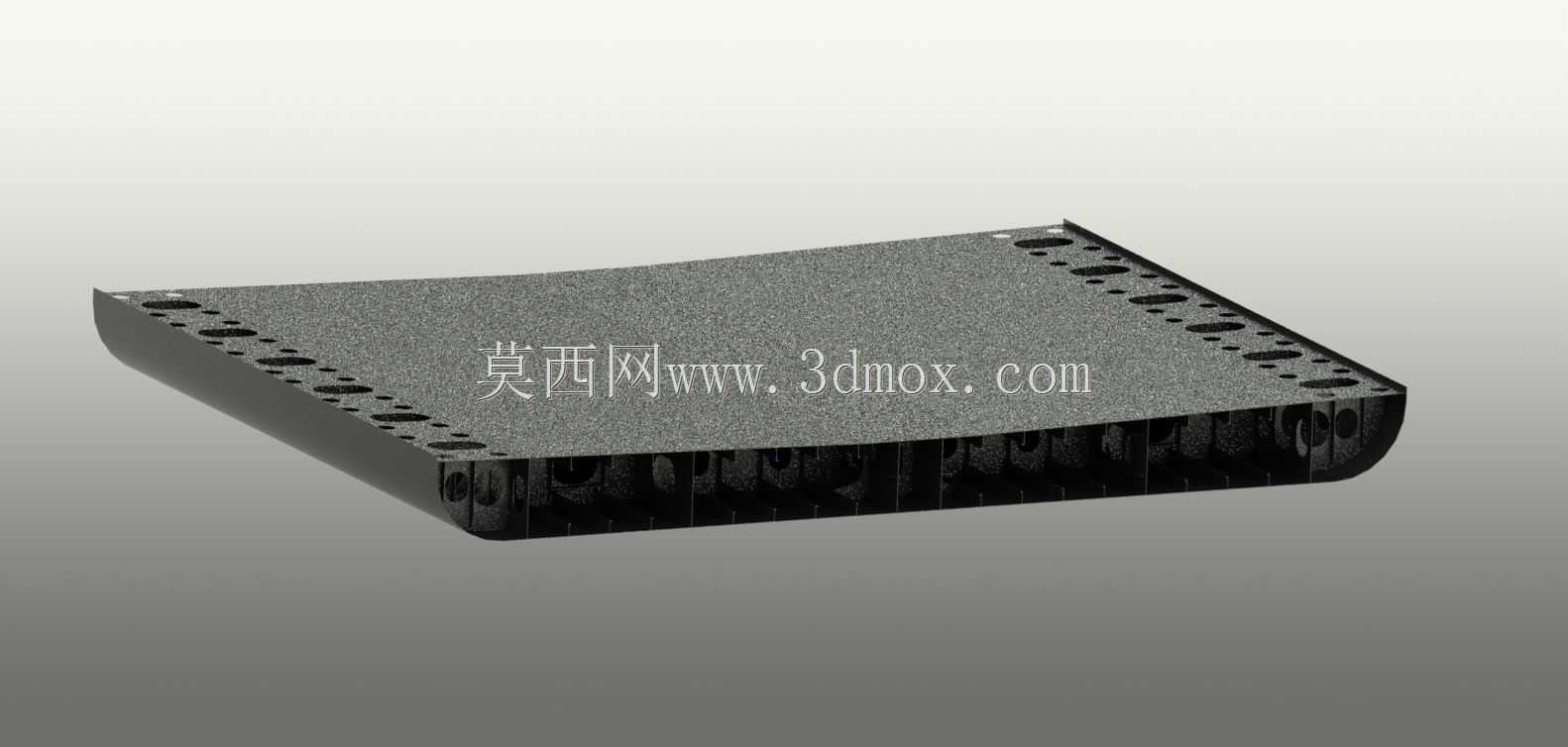

从结构功能来看，该双层底板采用蜂窝式夹芯结构设计，上下两层为连续的钢制面板，中间通过密集的纵向、横向肋板以及蜂窝状支撑结构连接，这种结构形式相比传统的加筋板结构，在同等重量下能够提供更高的抗弯刚度与抗冲击性能，有效降低船体自重，提升船舶的载重效率。板体边缘设置了连续的安装孔位，孔位间距与船体分段的肋位、纵骨位置严格对齐，能够实现与相邻船底分段、舷侧分段的精准对接，安装过程中可以通过孔位完成定位焊与连续焊作业，保证分段合拢后的结构连续性与水密性。板体的弧形过渡区域对应船底的舭部位置，曲面曲率完全匹配船体线型，避免出现结构突变导致的应力集中问题，在航行过程中能够顺畅传递总纵弯曲应力，减少局部应力峰值。

设计过程中首先需要结合船舶的主尺度参数、货舱分区布置、设计吃水以及所载化学品的密度参数，计算不同工况下底板承受的载荷分布，包括满载静载、压载航行、波浪中垂中拱、紧急制动、横摇晃荡等多种工况的载荷组合，以此确定上下层面板的厚度、中间支撑结构的间距与板材规格。中间的蜂窝支撑结构并非等间距布置，在靠近横舱壁、纵舱壁的区域，支撑结构的密度会适当提升，因为这些区域是结构应力传递的关键节点，更高的支撑密度可以分散舱壁传递的集中载荷，避免局部结构失稳。边缘的安装孔采用长圆孔与圆孔组合的布置方式，圆孔用于主要定位，长圆孔用于补偿分段制造过程中的尺寸公差，降低合拢阶段的装配难度，减少现场修割的工作量，提升造船效率。

从安装边界来看，该双层底板的纵向边界与相邻的船底分段通过对接焊缝连接，横向边界与舭列板、舷侧分段的下边缘连接，上层面板与货舱内的纵骨、横向强框架连接，下层面板直接与船底外部的防腐涂层、防污涂层结合，暴露在海水中。板体内部的蜂窝腔室并非完全密封，在设计中预留了透气孔与泄放孔，能够在涂装作业时排出腔室内的空气，保证涂层覆盖完整，同时在运营过程中如果出现少量积液，可以通过泄放孔及时排出，避免腔室内积水积货导致结构腐蚀。在靠近货舱吸入口、测深仪安装位的区域，双层底板的局部结构做了加厚处理，避免设备安装时对板体造成损伤，同时保证这些关键位置的结构强度，防止设备运行振动导致的结构疲劳。

实际应用中，这种双层底板结构除了承担结构防护与强度承载的作用，还可以作为压载水舱的边界结构，部分腔室可以连通作为压载舱使用，调整船舶的浮态与稳性，在化学品装卸过程中，通过调整对应区域的压载水量，抵消货舱内液货重量变化带来的船舶吃水差与横倾，保证装卸作业的安全稳定。相比传统的纵骨加筋式双层底结构，蜂窝夹芯式的双层底板焊接工作量更少，结构的连续性更好，在长期运营过程中不容易出现筋板与面板连接位置的疲劳裂纹，能够降低船舶全生命周期的维护成本，尤其适合运输腐蚀性较强的化学品类液货，即使内层面板出现点蚀穿孔，外层板依然可以保证结构的水密性，给船员留出足够的维修处置时间，避免发生泄漏事故。在建模过程中，需要严格控制曲面的光顺度，所有的孔位位置需要与船体结构的三维坐标完全匹配，保证后续出图、数控切割、分段拼装的精度，避免出现装配错位的问题。
